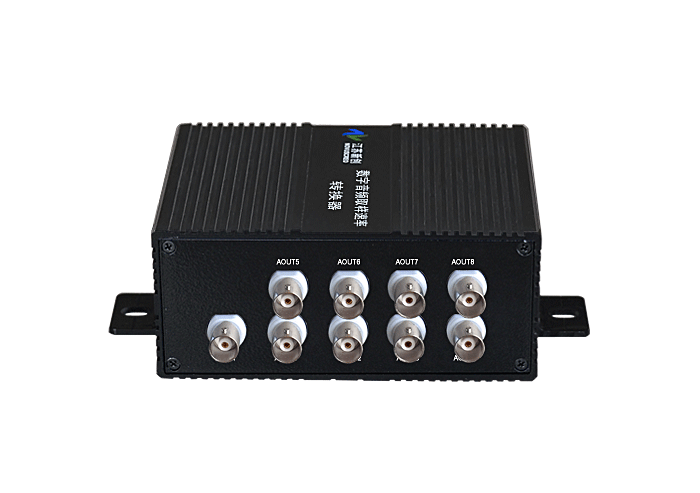

数字音频取样速率转换器江苏新创自主研发创新，专门为AES数字音频、S/PDIF数字音频、光纤数字音频接口取样速率转换而设计。通过使用本转换器，你可以轻松将CD播放机、调音台、音频录放设备、话筒和音频前置放大器、DVD、机顶盒、非线性编辑设备、音频信号发生器、或任何AV信号源输出的数字音频信号上下转换成不同的取样速率、不同的编码位宽、不同的比特数据格式的数字音频信号，这样大大的方便了不同格式的数字音频设备之间互联互通。转换器输入和输出的数字音频支持、兼容任何专业级AES/EBU IEC 60958 Type I Balanced平衡和标AES/EBU AES3id 75欧姆非平衡标准数字音频。SPDIF数字音频支持、兼容任何专业级消费者IEC 60958 Type II S/PDIF 75欧姆标准数字音频。光纤数字音频支持、兼容任何专业级IEC60958规范的AES/EBU 或S/PDIF光纤数字音频标准、JEITA Standard CP-1201光纤数字音频标准和Toslink塑料光纤接口标准。支持主/从工作模式可选，支持取样速率异步转换，最大取样速率高达212K HZ，最大上转换和下转换转换比例1：16或16：1可选。输入和输出数字音频比特位宽最大支持16/18/20/24比特可选。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量。采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了数字音频通信接口免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。数字隔离器和防雷器的双重保护，使得数字音频通信接口不但免受雷电及浪涌冲击，而且从电气上实现了隔离，因此使得设备的数字音频通信接口得到高可靠保护。
　　数字音频取样速率转换器可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠、车载型、防水型等等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合封。
　　数字音频取样速率转换器通用型封装性价比高，满足大多数应用场合，性能质量稳定。
　　数字音频取样速率转换器防雷型封装适合野外和多雷电区域使用，特别针对雷击浪涌损害而设计。信号接口和输入电源内置了各种专业的防雷和浪涌保护器，采用两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了各种电信号接口、电源免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。先进的防雷保护器件老化自动断开、告警指示或遥信功能，避免器件实效引起火灾，提高了安全性能。各接口防雷和浪涌保护器内置，用户无需再外接额外使用，节省了外接防雷器的线缆连接，简化了工程施工，降低了用户防雷投资并节约了空间和安装尺寸，提高了设备的可靠性。
　　数字音频取样速率转换器工业型封装采用全工业级宽温度范围及标准的电磁兼容设计，采用工业加固型机箱及工业连接器，具有良好的无风扇散热设计，宽范围电源输入电压，同时支持多端口电气隔离设计，因此性能优越，耐高温、严寒，可以有效的防止强电磁波辐射干扰，通信质量稳定、可靠。
　　数字音频取样速率转换器高可靠/车载型封装是为了满足用户更加严酷恶劣的特殊应用环境、更高性能级别和稳定性要求而设计制造。不但采用多级粗细防雷抗浪涌保护、加固型机箱、良好的无风扇散热、宽范围电源输入电压、更宽温度范围、标准的电磁兼容和多端口电气隔离等等各种高可靠性设计，而且还特别采用坚固的接插件、各种特殊的针对性加强设计和高级别IP封装等级，因此可防尘、防水、抗酸碱盐雾腐蚀、抗高加速度的振动。高可靠型产品不但能够长期在高温、高寒、高海拔等野外环境和长期车载、颠簸、剧烈振动等场合应用，也可在高粉尘、高湿度、高腐蚀、强电磁干扰等易燃易爆等危险和严酷环境中稳定可靠运行。
　　数字音频取样速率转换器防水型封装采用IP67/68等高等级防水机箱、防水接插件和连接线缆，使用相应的高性能防水密封、无浸润和抗腐蚀技术，可以使得产品长期工作在高湿度、雨淋、风雪灾难、水下作业、航海、海底钻探和井下救灾等需要高IP等级密封防水和腐蚀场合。
　　数字音频取样速率转换器通用型、工业型、高可靠、车载型、防水型等加固型机箱结构和封装可供用户选择和使用；所有接口信号及电源接插件、防雷浪涌保护级别可根据不同的封装形式和可靠性级别选择，也可由用户特殊指定定制。输入电源支持宽范围85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及备份冗余电源供电并提供相应的状态报警输出。
　　数字音频取样速率转换器已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。


◆ 支持数字音频异步取样速率转换。
◆ 兼容支持任何专业级AES/EBU、IEC 60958 Type I Balanced 标准数字音频。
◆ 兼容支持任何专业级AES/EBU、AES3id 75欧姆非平衡标准数字音频。
◆ 兼容支持任何消费者IEC 60958 Type II S/PDIF 75欧姆数字音频标准。
◆ 兼容支持任何专业级IEC60958规范的AES/EBU 或S/PDIF光纤数字音频标准。
◆ 兼容JEITA standard CP-1201数字音频标准。
◆ 兼容Toslink塑料光纤接口标准。
◆ 支持立体声或单声道数字音频信号。
◆ 内置电缆数字自动均衡器和时钟重定时功能。
◆ 支持主/从工作模式可选。
◆ 支持异步取样速率转换器。
◆ 支持最大212KHZ音频取样率。
◆ 输入、转换输出数字音频异步取样速率转换最大转换比例16：1或1：16可选。
◆ 输入、转换输出数字音频支持I2S/Left-Justified/Right-Justified/PCM/DSP数据帧格式可选。
◆ 输入、转换输出数字音频支持16/18//20/24位宽可选。
◆ 符合IEC 61000-4-2 15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电 15KV ESD保护。
◆ 符合IEC 60747-5-2及UL 1577隔离标准。
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 高达2500/5000Vrms隔离。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 全表面贴装技术。
◆ 通用型封装性价比高、质量稳定。
◆ 防雷型封装适合多雷电、重浪涌、强电磁干扰等环境使用。
◆ 工业型封装采用宽范围温度电压、加固型机箱和连接器、无风扇、多端口隔离，工作于工业恶劣环境。
◆ 高可靠性型/车载型封装采用高可靠坚固连接器、高IP等级，可防尘、防水、抗酸碱盐雾腐蚀、抗振动。
◆ 防水型封装性采用IP67/68等高等级防水设计，可在高湿度、雨淋、水下和腐蚀场合使用。
◆ 支持用户定制及OEM方式。
◆ 壁挂式、导轨式、插卡式、机架式。


江苏新创数字音频取样速率转换器订货型号命名标准：

SAR-DAX/DAB/DAR/DAF-I-P-1/2/4/8/--Sx/y-Ba/b-Au/v-2K/5K-A/R/B-BCXY/DCXY/CCXY/RCX-P

DAX/DAB/DAR/DAF/RS-422-I-P：数字音频取样速率转换器；
DAX：表示AES平衡数字音频；
DAB：表示AES非平衡数字音频；
DAR：表示SPDIF数字音频；
DAF：表示光纤数字音频；
I：表示内置数字隔离器；
P：表示内置5KA/10KA浪涌保护器；

Sx/y：表示输入、转换输出取样速率比例；
x：1～16； y：1～16；

Ba/b：表示输入、转换输出比特位宽比例；
a：16/18/20/24； y：16/18/20/24；

Au/v：表示输入、转换输出比特位宽比例；
u：I2S/Left-Justified/Right-Justified/PCM/DSP；
v：I2S/Left-Justified/Right-Justified/PCM/DSP；

2K5/5K：表示最大隔离电压2500/5000Vrms；
A： 表示独立供电型；
R： 表示冗余供电型；
B： 表示总线供电型；

BCXY/DCXY/CCXY/RCX：表示机箱结构尺寸类型；
BCXY：表示机箱结构为C型壁挂式机箱尺寸类型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示机箱结构为C型导轨式机箱尺寸类型；
DC01：DC01导轨； DC02：DC02导轨； DC11：DC11导轨；
DC12：DC12导轨； DC21：DC21导轨； DC22：DC22导轨；
DC31：DC31导轨； DC32：DC32导轨； DC41：DC41导轨；
DC42：DC42导轨； DC61：DC61导轨； DC62：DC62导轨；
DC81：DC81导轨； DC82：DC82导轨；

CCXY：表示机箱结构为C型插卡式机箱尺寸类型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示机箱结构为C型机架式机箱尺寸类型；
RC1：RC1机架； RC2：RC2机架； RC3：RC3机架；
RC4：RC4机架； RC6：RC6机架； RC8：RC8机架；

P：表示封装形式；
G：表示通用型封装； P：表示防雷型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；
