数字音频/以太网网关是江苏新创自主研发创新，专门为多路数字音频在以太网网络上传输通信而设计。通过使用本网关，你可以轻松将CD播放机、调音台、音频录放设备、话筒和音频前置放大器、DVD、机顶盒、非线性编辑设备、音频信号发生器、或任何AV信号源输出的数字音频通过以太网交换机、路由器、PON网络、光纤收发器等等设备构成的局域网、宽带、广域网、VPN专网与本地或大地理范围的多台立体声音响或功放、音频广播或扩音设备、中央控制及会议系统、声纳控制系统、音乐制作中心和播出非线性编辑设备、广播和测试系统家庭影音系统、平板等离子电视、液晶大屏、显示器或投影设备相互联互通。网关内部集成了TCP/IP协议栈，能够轻松将数字音频信号转换或封装成具有TCP/IP或UDP协议的网络信号，支持包封数据流传输的单播、组播和广播功能。高精度网络时钟校正和同步传输技术，保证了数字音频信号传输的实时性、可靠性、等时性，具有极低的网络延迟。以太网封包及分组技术，保证私密性和安全性。每个网关设备上的任意数字音频输出通道可以与其他网关设备上数字音频输入通道实时、动态进行路由映射并建立可靠传输通道。网关上的每个数字音频输入通道可以同时映射到包封中单个或多个虚拟通道中，网关可同时提供高达64路虚拟映射路由通道。同一网络中允许多个网关设备相互映射通信并且不影响网络中其他设备相互通信及数据传输。以太网接口支持10/100M或10/100/1000M以太网自适应速率，支持全双工或半双工，支持网线自动交叉功能，支持单模或多模光纤。支持点对点、点对多点及多点对多点通信方式，支持环路自愈、冗余备份、总线、相切、相交、网格等等各种网络拓扑结构和连接方式，方便数字音频设备大范围分布连，兼容和支持工业以太网标准。网关提供强大的管理及设置软件，支持SNMP管理协议，支持节点自动侦听及动态发现列表，支持路由、通道映射、及动态静态IP地址配置，提供额外的远程串口通信通道，以便用户进行设备私有数据通信及管理配置。兼容支持任何专业级AES/EBU、S/PDIF、光纤数字音频，支持48KHZ或96KHZ转换取样速率，提供16/20/24比特的数字音频分辨率，采用实时、非压缩数字音频编解码及网络传输。数字音频接口采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的接口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了数字音频通信接口免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。数字隔离器和防雷器的双重保护，使得数字音频通信接口不但免受雷电及浪涌冲击，而且从电气上实现了隔离，因此使得设备的数字音频通信接口得到高可靠保护。
　　数字音频/以太网网关提供可选的RS-232/485/422/曼彻斯特码等多种数据接口或现场总线接口，可以网络中的各节点处的设备之间遥控、遥测、遥信。提供可选的有源无源I/O、继电器控制触点、按钮等的输入、输出开关量信号接口，使得远端控制、开关设备、报警传输连接十分简单和方便。IO开关量输入支持各种有源或无源数字IO/开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号；IO开关量输出支持有源或无源数字IO/开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
　　数字音频/以太网网关的10/100M或10/100/1000M以太网接口同时支持电缆和光纤接入。光纤接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤、双纤或多接入互连；光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块。支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模最大0～8公里；单模0～120公里，塑料光纤0～200米；发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)。以太网端口支持点对点、星型、总线型及环路拓扑连接方式，方便设备大范围分布连接。
　　数字音频/以太网网关可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠、车载型、防水型等等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合封。

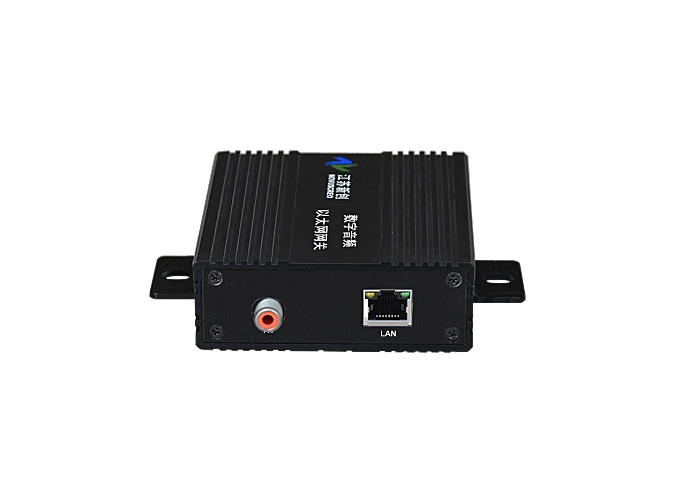

　　数字音频/以太网网关通用型封装性价比高，满足大多数应用场合，性能质量稳定。
　　数字音频/以太网网关防雷型封装适合野外和多雷电区域使用，特别针对雷击浪涌损害而设计。信号接口和输入电源内置了各种专业的防雷和浪涌保护器，采用两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了各种电信号接口、电源免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。先进的防雷保护器件老化自动断开、告警指示或遥信功能，避免器件实效引起火灾，提高了安全性能。各接口防雷和浪涌保护器内置，用户无需再外接额外使用，节省了外接防雷器的线缆连接，简化了工程施工，降低了用户防雷投资并节约了空间和安装尺寸，提高了设备的可靠性。

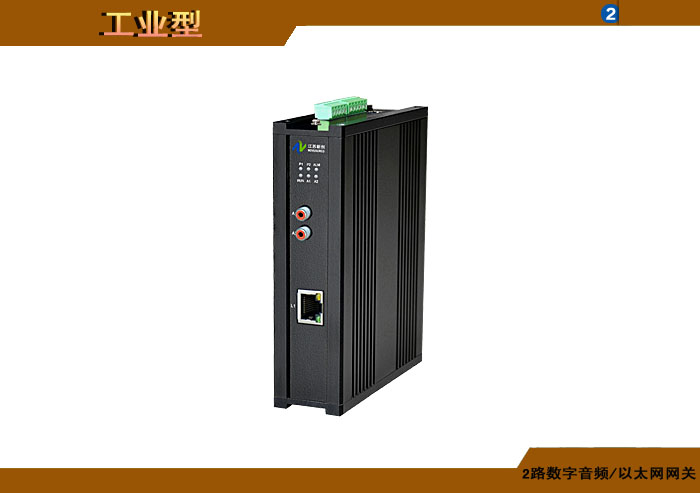

　　数字音频/以太网网关工业型封装采用全工业级宽温度范围及标准的电磁兼容设计，采用工业加固型机箱及工业连接器，具有良好的无风扇散热设计，宽范围电源输入电压，同时支持多端口电气隔离设计，因此性能优越，耐高温、严寒，可以有效的防止强电磁波辐射干扰，通信质量稳定、可靠。
　　数字音频/以太网网关高可靠/车载型封装是为了满足用户更加严酷恶劣的特殊应用环境、更高性能级别和稳定性要求而设计制造。不但采用多级粗细防雷抗浪涌保护、加固型机箱、良好的无风扇散热、宽范围电源输入电压、更宽温度范围、标准的电磁兼容和多端口电气隔离等等各种高可靠性设计，而且还特别采用坚固的接插件、各种特殊的针对性加强设计和高级别IP封装等级，因此可防尘、防水、抗酸碱盐雾腐蚀、抗高加速度的振动。高可靠型产品不但能够长期在高温、高寒、高海拔等野外环境和长期车载、颠簸、剧烈振动等场合应用，也可在高粉尘、高湿度、高腐蚀、强电磁干扰等易燃易爆等危险和严酷环境中稳定可靠运行。

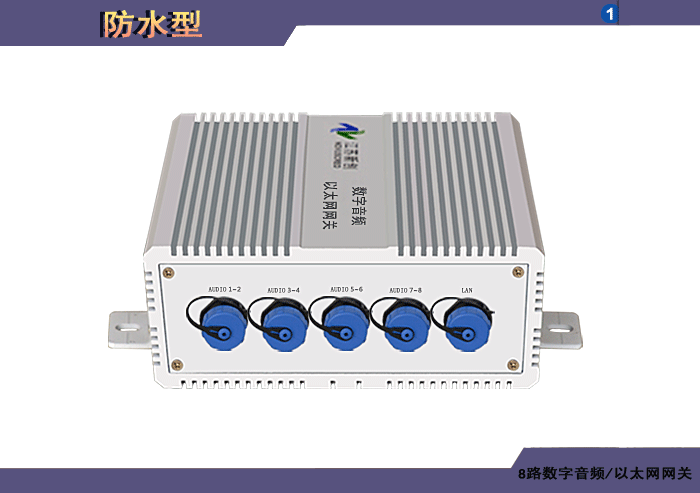

　　数字音频/以太网网关防水型封装采用IP67/68等高等级防水机箱、防水接插件和连接线缆，使用相应的高性能防水密封、无浸润和抗腐蚀技术，可以使得产品长期工作在高湿度、雨淋、风雪灾难、水下作业、航海、海底钻探和井下救灾等需要高IP等级密封防水和腐蚀场合。
　　数字音频/以太网网关通用型、工业型、高可靠、车载型、防水型等加固型机箱结构和封装可供用户选择和使用；所有接口信号及电源接插件、防雷浪涌保护级别可根据不同的封装形式和可靠性级别选择，也可由用户特殊指定定制。输入电源支持宽范围85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及备份冗余电源供电并提供相应的状态报警输出。
　　数字音频/以太网网关已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。


◆ 支持数字音频在以太网上传输。
◆ 支持点对点、点对多点、多点对多点通信方式。
◆ 支持持环路自愈、冗余备份、总线、相切、相交、网格等网络拓扑结构。
◆ 支持TCP/IP或UDP网络协议。
◆ 高精度网络时钟校正和同步传输技术。
◆ 具有极低的网络延迟。
◆ 输入、输出通道实时、动态路由映射。
◆ 支持SNMP管理协议，节点自动侦听及动态枚举列表。
◆ 支持路由、通道映射、及动态静态IP地址配置。
◆ 提供远程串口通信通道，以便用户进行设备私有数据通信及管理配置。
◆ 支持以太网10/100M或10/100/1000M自适应。
◆ 支持网线自动交叉。
◆ 可多级级联使用。
◆ 兼容支持任何专业级AES/EBU、IEC 60958 Type I Balanced 标准数字音频
◆ 兼容支持任何专业级AES/EBU、AES3id 75欧姆非平衡标准数字音频
◆ 兼容支持任何消费者IEC 60958 Type II S/PDIF 75欧姆数字音频标准
◆ 兼容支持任何专业级IEC60958规范的AES/EBU 或S/PDIF光纤数字音频标准
◆ 兼容JEITA standard CP-1201数字音频标准
◆ 兼容Toslink塑料光纤接口标准
◆ 支持立体声或单声道数字音频信号。
◆ 内置电缆数字自动均衡器和时钟重定时功能
◆ 支持48KHZ或96KHZ转换取样速率。
◆ 16/20/24比特的数字音频分辨率。
◆ 采用实时、非压缩数字音频编解码及网络传输。
◆ 支持可选数据及复合信号传输。
◆ 符合IEC 61000-4-2 15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电 15KV ESD保护。
◆ 符合IEC 60747-5-2及UL 1577隔离标准。
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 高达2500/5000Vrms隔离。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 以太网支持电缆接口和单、多模或塑料光纤接口。
◆ 传输距离最大多模最大0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) 。
◆ ST、FC、SC、LC、E2000可选(尾纤可选)。
◆ 全表面贴装技术。
◆ 通用型封装性价比高、质量稳定。
◆ 防雷型封装适合多雷电、重浪涌、强电磁干扰等环境使用。
◆ 工业型封装采用宽范围温度电压、加固型机箱和连接器、无风扇、多端口隔离，工作于工业恶劣环境。
◆ 高可靠性型/车载型封装采用高可靠坚固连接器、高IP等级，可防尘、防水、抗酸碱盐雾腐蚀、抗振动。
◆ 防水型封装性采用IP67/68等高等级防水设计，可在高湿度、雨淋、水下和腐蚀场合使用。
◆ 支持用户定制及OEM方式。
◆ 模块式、壁挂式、导轨式、机架式。


江苏新创数字音频/以太网网关订货型号命名标准：

GWTR-LA/LBX-DAX/B/R/FabcX-I-P-2K/5K-A/R/B-BCXY/DCXY/CCXY/RABCX-P

GWTR-LA/LBX/8-DAX/B/R/FabcX：数字音频/以太网网关；
LA/LBX：表示以太网接口种类及路数；
LA: 10/100M LB:10/100/1000M；
X：表示1～24路；

DAX/B/R/FabcX：表示数字音频路数及方向；
DAX：表示AES平衡数字音频；
DAB：表示AES非平衡数字音频；
DAR：表示SPDIF数字音频；
DAF：表示光纤数字音频；
a：表示正向； b：表示反向； c：表示双向；
X：表示1～16路；

I：表示内置数字隔离器；
P：表示内置5KA/10KA浪涌保护器；
2K5/5K：表示最大隔离电压2500/5000Vrms；
A： 表示独立供电型；
R： 表示冗余供电型；
B： 表示总线供电型；

BCXY/DCXY/CCXY/RABCX：表示机箱结构尺寸类型；
BCXY：表示机箱结构为C型壁挂式机箱尺寸类型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示机箱结构为C型导轨式机箱尺寸类型；
DC01：DC01导轨； DC02：DC02导轨； DC11：DC11导轨；
DC12：DC12导轨； DC21：DC21导轨； DC22：DC22导轨；
DC31：DC31导轨； DC32：DC32导轨； DC41：DC41导轨；
DC42：DC42导轨； DC61：DC61导轨； DC62：DC62导轨；
DC81：DC81导轨； DC82：DC82导轨；

CCXY：表示机箱结构为C型插卡式机箱尺寸类型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RABCX：表示机箱结构为C型机架式机箱尺寸类型；
RABC1：RABC1机架； RABC2：RABC2机架； RABC3：RABC3机架；
RABC4：RABC4机架； RABC6：RABC6机架； RABC8：RABC8机架；

P：表示封装形式；
G：表示通用型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；
