高清拼接器矩阵远程联网光端机是江苏新创自主研发创新，专门为高清拼接器矩阵远程联网及高清视频、模拟和数字音频、控制数据、电话及网络信号同时在单模、多模光纤上远距离、无失真点对点传输而设计。
　　高清拼接器矩阵远程联网光端机可以很方便多个远程图像控制中心、主控机房或会议中心主控室的多个大屏拼接器与矩阵或矩阵与矩阵输入输出的高清视频及网路信号、模拟和数字音频、控制数据、电话及网络信号等等直接远距离联网通信。
　　高清拼接器矩阵远程联网光端机DVI高清视频接口自动支持任意分辨率高清视频信号，显示器分辨率最高可支持UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz，最大带宽为5.4Gbps；支持的颜色深度可达12bit，像素时钟高达225MHz，使得高清画面层次更加丰富，靓丽清新、自然
　　高清拼接器矩阵远程联网光端机HDMI高清视频接口自动支持任意分辨率高清视频信号，显示器分辨率最高可支持UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz，最大带宽为5.4Gbps；支持的颜色深度可达12bit，像素时钟高达225MHz，使得高清画面层次更加丰富，靓丽清新、自然。
　　高清拼接器矩阵远程联网光端机DP高清视支持显示器分辨率最高可支持WQXGA+ 2560x1600、QXGA2048x1536,最大带宽10.8Gbps；支持的颜色深度可达6/8/10/12/16bit；透明支持1/2/4通道传输模式，单通道带宽可达2.7Gbps，因此使得高清画面层次更加丰富，靓丽清新、自然。DisplayPort接口内置超强的自动均衡和时钟重定时功能，使得画面清晰稳定，无任何细小抖动
　　高清拼接器矩阵远程联网光端机3G/HD-SDI高清视频接口自动支持和兼容任意SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 标准的3G-SDI、HD-SDI或SD-SDI串行视频信号，无缝支持速率143Mbps～2.97Gbps，透明支持嵌入式音频和辅助数据、EDH数据。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了分配输出的波形失真和数字信号抖动的要求，提高了输入输出信号质量。
　　高清拼接器矩阵远程联网光端机VGA高清视频接口自动支持任意分辨率的VGA～WQXGA高清视频信号，显示器分辨率最高可支持QXGA 2048 × 1536@60HZ或WQXGA 2560 × 1600@60HZ，最大模拟带宽600MHZ。内置超强的动态图像处理技术，使得画面清晰稳定。
　　高清拼接器矩阵远程联网光端机YPbPr高清视频接口自动支持任意分辨率隔行或逐行YPbPr色差、RGB分量高清视频信号，色差高清最高可支持HDTV1080p/1080i 1920x1080@60Hz分辨率，RGB分量高清最高可支持UXGA 1600x1200@60Hz或 WUXGA 1920x1080@60Hz，最大带宽500MHz。内置超强的动态图像处理技术，使得画面清晰稳定。
　　高清拼接器矩阵远程联网光端机模拟标清视频高清视频接口自动支持PAL、NTSC、SECAM制式的高标清视频。
　　高清拼接器矩阵远程联网光端机IP高标清网络摄像机电口输入或网络显示屏电口输出透明支持D1/720P/1080P等任意速率码流，单个视频码流可达最大512K～20Mbps，支持双码流，支持H.264/H.265等各种压缩编码方式，透明支持ONVIF、大华PSS、雄迈NETIP、RTSP、GB28181 协议。
　　高清拼接器矩阵远程联网光端机同时提供可选的RS-485/422/232等多种数据接口，透明支持任何上层控制协议。
　　高清拼接器矩阵远程联网光端机支持多路双向模拟音频输入和输出，支持和兼容任何平衡或非平衡、立体声或单声道模拟音频信号。
　　高清拼接器矩阵远程联网光端机支持多路双向数字音频输入和输出，支持AES/EBU数字音频、S/PDIF数字音频、光纤数字音频信号。
　　高清拼接器矩阵远程联网光端机支持10/100M或10/100/1000M自适应以太网双绞线电缆端口，具有线缆自动交叉功能。强大的端口管理和控制能力，支持端口速度，双工模式和流量控制管理。可选的高达10KByte的Jumbo Frame超长帧管理，接口帧缓冲空间高达500Kbyte。可实时监测和动态管理端口状态、链路监视及端口统计（MIB计数器）等等。支持端口VeriPHY线性诊断和网络连接状态和数据收发状态指示。支持全双工或半双工工作方式及全双工暂停帧流控或半双工背压流控管理和设置。
　　高清拼接器矩阵远程联网光端机支持FXS/FXO口电话机接口和局端接口，支持电话与电话热线、电话分机分与交换机、专线直通、交换机级联等连接和工作方式。透明支持任意PSTN带内信令，支持CallerID来电显示，透明支持任何传真数据，支持脉冲和音频拨号方式。支持2/4转换及自动回声消除技术，支持支持振铃、摘挂机检测及信令自动转接技术，支持线路自动馈电及断电技术。采用PCM编解码及A/u率语音压扩模数转换技术，支持高达8KHZ语音取样率及64Kbps数字音频码流。
　　高清拼接器矩阵远程联网光端机支持单模或多模或塑料光纤，同时支持单纤或双纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块，支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模0～200/500米；单模0～80公里。
　　高清拼接器矩阵远程联网光端机提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。

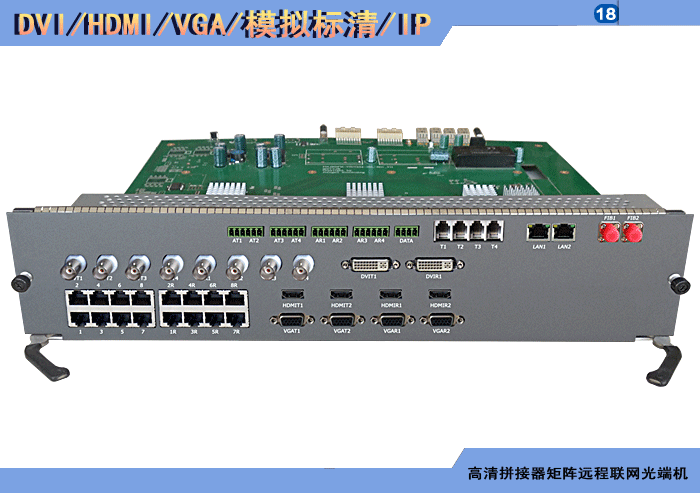

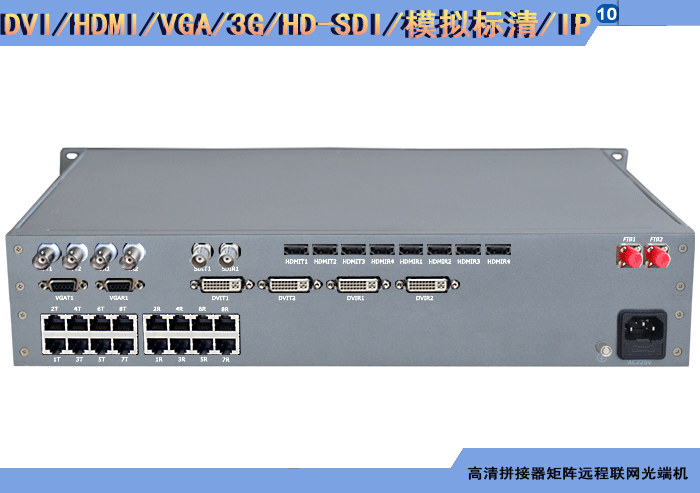

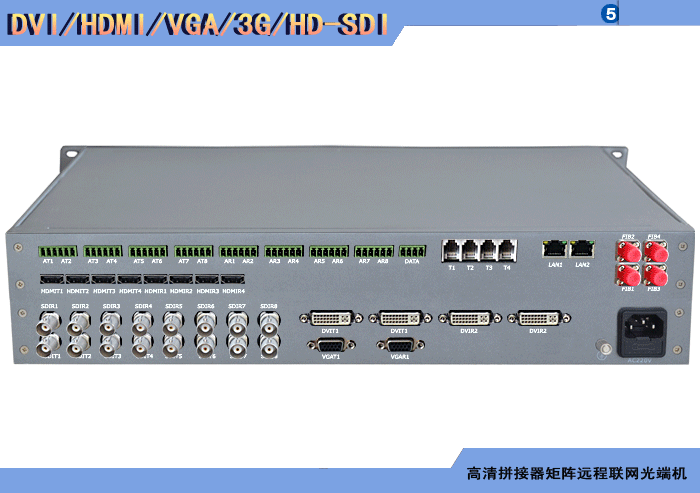

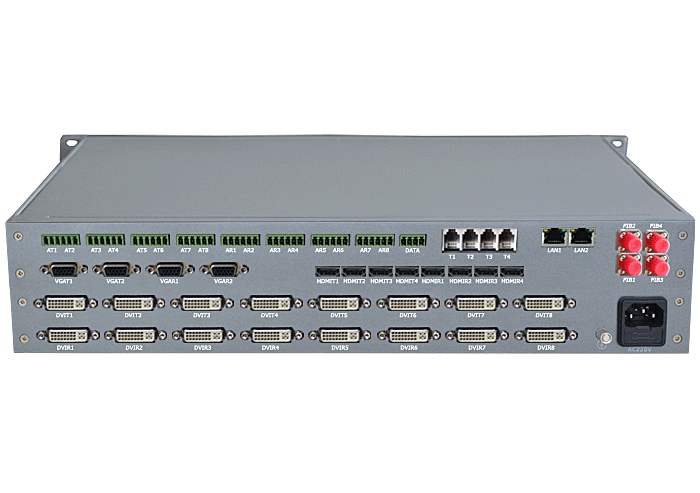

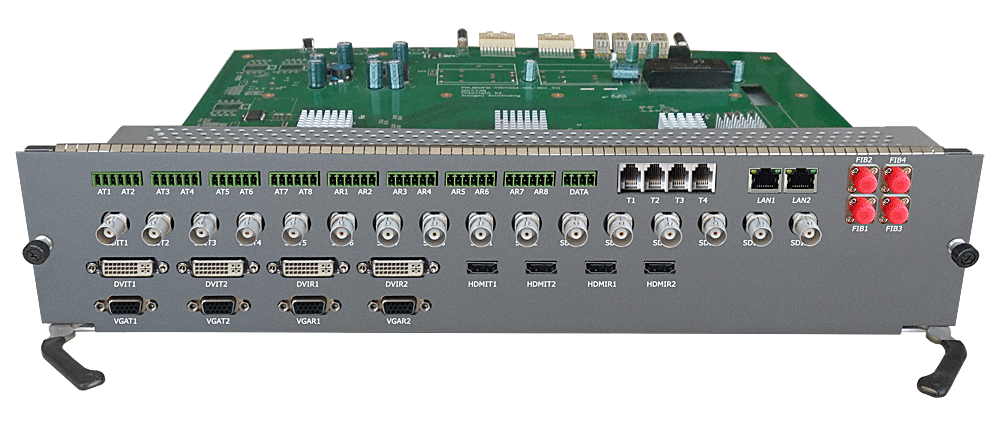

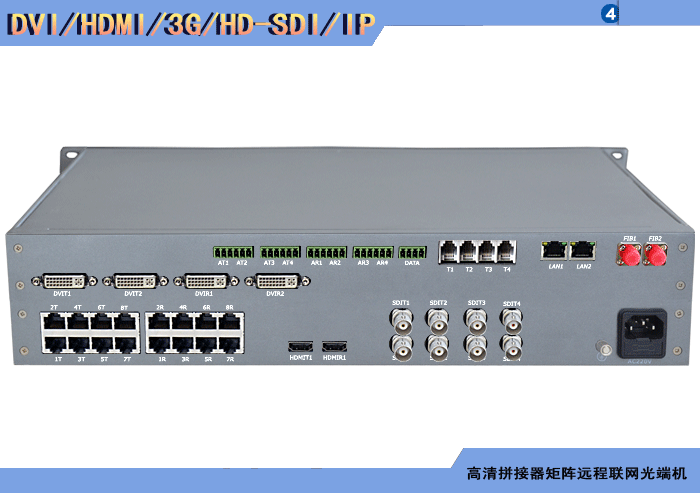

　　高清拼接器矩阵远程联网光端机可根据用户的应用场合和需求不同而特殊设计，采用19英寸1/2/3/4U机架或平台插卡式，产品可分为通用型、车载型、防水型等等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。
　　高清拼接器矩阵远程联网光端机已经广泛应用在政府企事单位、厂矿企业、校园、体育运动赛事场展览博物馆、公安等领域的高标清视频会议系统中。


◆ 支持点对点连接方式。
◆ 支持远程高清大屏拼接器/矩阵远距离联网和通信。
◆ 支持高清视频、模拟和数字音频、控制数据、电话及网络信号同时在光纤上传输。
◆ 支持DVI高清视频接口。
◆ 支持HDMI高清视频接口。
◆ 支持DisplayPort高清视频接口。
◆ 支持VGA高清视频接口。
◆ 支持YPbPr高清视频接口。
◆ 支持3G/HD-SDI摄像机或显示屏电口输入接口。
◆ 支持IP网络视频摄像机电口输入接口或显示屏电口输出接口。
◆ 支持模拟标清视频摄像机电口输入接口或显示屏电口输出接口。
◆ 支持各种RS-485/422/232各种控制数据接口。
◆ 透明支持任何上层控制协议。
◆ 支持平衡、非平衡、立体声或单声道模拟音频信号。
◆ 支持数字音频输入和输出，支持AES/EBU数字音频、S/PDIF数字音频、光纤数字音频信号。
◆ 支持10/100M或10/100/1000M自适应以太网双绞线电缆端口。
◆ 支持FXS/FXO口电话机接口和程控交换机接口。
◆ 支持电话与电话热线、电话分机分与交换机、专线直通、交换机级联等连接和工作方式。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～80公里。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模) 。
◆ ST、FC、SC、LC、E2000可选，支持SFP可插拔模块。
◆ 单、多模光纤传输。
◆ 提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式。
◆ 全表面贴装技术。
◆ 1/2/3/4U机架式或平台插卡式。


江苏新创高清拼接器矩阵远程联网光端机订货型号命名标准：

FT-DVI/HDMI/DP/VGA/YPbPr/3G/HD-SDI/CV/IPabc1/2/4/8-TLEX-LA/LBX-S/M-RC/CC1/2/3/4-G/C/M-NC/NM/ND

FT-DVI/HDMI/DP/VGA/YPbPr/3G/HD-SDI/CV/IPabc1/2/4/8：表示高清拼接器矩阵远程联网光端机；
DVI：表示DVI高清视频输入/输出接口；
HDMI：表示HDMI高清视频输入/输出接口；
DP：表示DisplayPort高清视频输入/输出接口；
YPbPr：表示YPbPr高清视频输入/输出接口；
3G/HD-SDI：表示3G/HD-SDI高清视频输入/输出接口；
CV：表示模拟标清视频输入输出接口；
IP：表示IP高清摄像机电口输入/网络显示屏电口输出接口；
a：表示正向； b：表示反向； c：表示双向；

AA/DAabc1/2/4/8：表示模拟音频/数字音频接口；
AA：表示模拟音频接口；
DA：表示数字音频接口；
a：表示正向； b：表示反向； c：表示双向；

DATAabcX：表示可选控制数据方向及路数；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；

S/M：表示单模/多模光纤及使用光纤数量
S：表示单模光纤；
M：表示单模光纤；
a：表示正向； b：表示反向； c：表示双向；
X：表示光纤数量；

CCXY/RCX-：表示机箱结构尺寸类型；

P：表示封装形式；
G：表示通用型封装； C：表示车载型封装；

NC/NM/ND：网管
NC：表示非网管型； NC：表示网管型； NC：表示带数字诊断性网管型；
