首页 > 多业务接入汇聚通信光传输平台 > 雪亮天网工程平安城市安防监控 > 高清视频监控系统接入汇聚云传输平台 > 前端接入单元 > 3G/HD/SD-SDI数字高清接入单元

点对点型

3G/HD/SD-SDI数字高清视频点对点接入单元是江苏新创自主研发创新，专门为1路或多路3G/HD/SD-SDI数字高清视频及可选的其他接口信号同时在单模、多模或塑料光纤上远距离、无失真点对点传输而设计。

快速选型

产品概述

性能特点

技术标准

典型应用

典型产品

订货型号

3G/HD/SD-SDI数字高清视频点对点接入单元典型产品

工业型
	型号	FT-3G/HD/SD-SDIabc1-COMPabcX-S/M/P-1/2-A/R/B-DC3X-I-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	1路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余/总线供电(DC18～36V/5V)，导轨，工业型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIabc2-COMPabcX-S/M/P-1/2-A/R/B-DC3X-I-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	2路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余/总线供电(DC18～36V/5V)，导轨，工业型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIabc4-COMPabcX-S/M/P-1/2-A/R/B-DC3X-I-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	4路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余/总线供电(DC18～36V/5V)，导轨，工业型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIabc8-COMPabcX-S/M/P-1/2-A/R/B-DC3X-I-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	8路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余/总线供电(DC18～36V/5V)，导轨，工业型，非网管/网管/带光纤数字诊断网管
通用型
	型号	FT-3G/HD/SD-SDIabc1-COMPabcX-S/M/P-1/2-A/R-BCXY-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	1路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余供电，壁挂，通用型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIabc2-COMPabcX-S/M/P-1/2-A/R-BCXY-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	2路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余供电，壁挂，通用，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIabc4-COMPabcX-S/M/P-1/2-BCXY-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	4路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余供电，壁挂，通用型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIabc8-COMPabcX-S/M/P-1/2-BCXY-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	8路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余供电，壁挂，通用型，非网管/网管/带光纤数字诊断网管

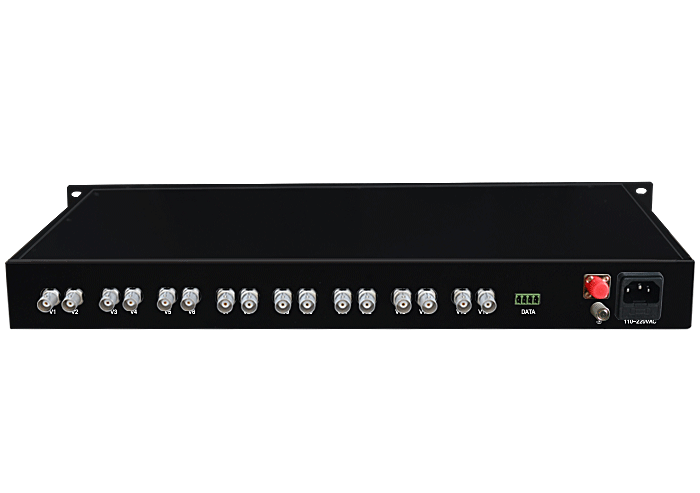

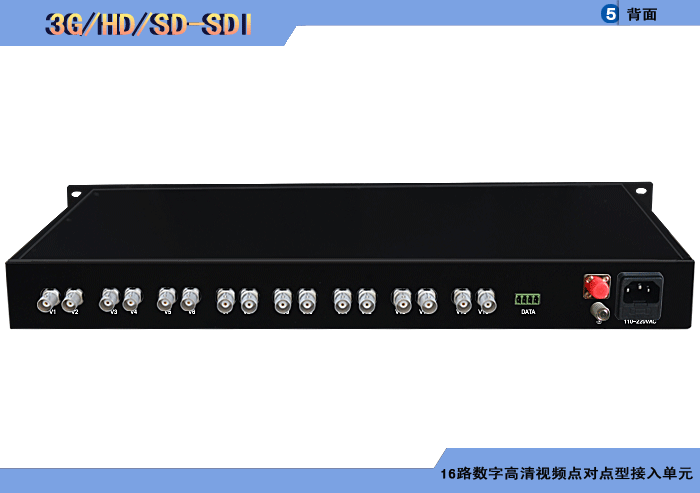

	型号	FT-3G/HD/SD-SDIabc16-COMPabcX-S/M/P-1/2-RCXY-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	16路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，ST/FC/SC/LC/SFP光接口，15/20/25/32dB，独立/冗余供电，机架，通用型，非网管/网管/带光纤数字诊断网管
通用型电源附件
	型号	AC220V/5/12/24/48/VDC-0.5/1A-WALL-G	选型手册数据手册安装说明书订货下单表
	配置	电源适配器，AC90～265V交流输入， DC5/12/24/48V 0.5A/1A输出，墙插，通用型
	型号	AC220V/5/12/24/48VDC-2/3/5/8/10/15/20A-DESK-G	选型手册数据手册安装说明书订货下单表
	配置	电源适配器，AC90～265V交流输入， DC5/12/24/48V 2A/3A/5A/8A/10A/15A/20A输出，墙插，通用型
高可靠性
	型号	FT-3G/HD/SD-SDIa1/2/3/4/8/16-COMPabcX-S/M/P-1/2-A/R-BCX-R-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	1/2/3/4/8/16路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，独立/冗余供电，壁挂，高可靠型，非网管/网管/带光纤数字诊断网管
防水型
	型号	FT-3G/HD/SD-SDIa1/2/3/4/8/16-COMPabcX-S/M/P-1/2-A/R-BCX-W-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	1/2/3/4/8/16路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，1/2纤，独立/冗余供电，壁挂，防水型，非网管/网管/带光纤数字诊断网管
用户定制
	型号	FT-3G/HD/SD-SDIa12-COMPabcX-S/M/P-1/2-A/R-RC1-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	12路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，独立/冗余供电，机架，通用，非网管/网管/带光纤数字诊断网管

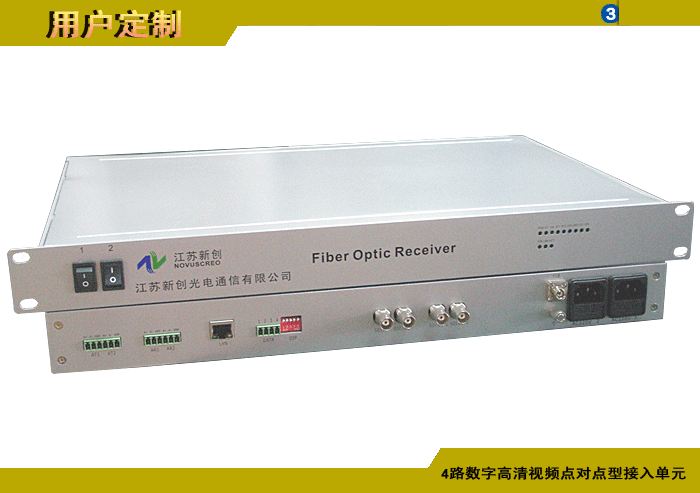

	型号	FT-3G/HD/SD-SDIa4-COMPabcX-S/M/P-1/2-A/R-CC41-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	4路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，独立/冗余供电，插卡，通用型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIa4-COMPabcX-S/M/P-1/2-A/R-RC1-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	4路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，独立/冗余供电，机架，通用型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIa4-COMPabcX-S/M/P-1/2-A/R-BC32-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	4路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，独立/冗余供电，壁挂，通用型，非网管/网管/带光纤数字诊断网管
	型号	FT-3G/HD/SD-SDIa4-COMPabcX-S/M/P-1/2-A/R-RC1-G-NC/NM/ND	选型手册数据手册安装说明书订货下单表
	配置	4路3G/HD/SD-SDI数字高清视频点对点接入单元，复合信号可选，单模/多模/塑料，独立/冗余供电，机架，通用型，非网管/网管/带光纤数字诊断网管

　　3G/HD/SD-SDI数字高清视频点对点接入单元是江苏新创自主研发创新，专门为1路或多路3G/HD/SD-SDI数字高清视频及可选的其他接口信号同时在单模、多模或塑料光纤上远距离、无失真点对点传输而设计。
　　3G/HD/SD-SDI数字高清视频点对点接入单元支持将摄像机或任何视频源输出的3G/HD/SD-SDI数字高清视频信号长距离传输到远方图像分析处理、采集记录、监控监视或播出中心。自动支持和兼容任意SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 标准的3G-SDI、HD-SDI或SD-SDI串行视频信号，无缝支持速率143Mbps～2.97Gbps，透明支持嵌入式音频和辅助数据、EDH数据。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了分配输出的波形失真和数字信号抖动的要求，提高了输入输出信号质量。
　　3G/HD/SD-SDI数字高清视频点对点接入单元同时提供可选的RS-485/422/232等多种数据接口或现场总线接口，可以方便前端的摄像机云台、雨刷、加热器、控制报警信号、红外补光和控制键盘、硬盘录像机、存储设备及图像视频软件控制系统以及光纤两端的数据采集设备、现场自动化控制设备、远端遥控、遥测、遥信设备等进行互连通信或控制。
　　3G/HD/SD-SDI数字高清视频点对点接入单元提供可选的IO开关量输入支持各种有源或无源数字IO/开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号；IO开关量输出支持有源或无源数字IO/开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
　　3G/HD/SD-SDI数字高清视频点对点接入单元同时提供可选的平衡和非平衡立体声音频清晰、无失真的通过光纤长距离传输。
　　3G/HD/SD-SDI数字高清视频点对点接入单元同时支持10M/100M/1000m以太网接口在光纤上稳定可靠传输。
　　3G/HD/SD-SDI数字高清视频点对点接入单元支持单模或多模或塑料光纤，同时支持单纤或双纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块，支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模0～2公里；单模0～120公里，塑料光纤0～200米。
　　3G/HD/SD-SDI数字高清视频点对点接入单元提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
　　3G/HD/SD-SDI数字高清视频点对点接入单元可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠、车载型、防水型等等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。
　　3G/HD/SD-SDI数字高清视频点对点接入单元已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。

◆ 支持点对点连接方式。
◆ 支持3G/HD/SD-SDI数字高清视频传输。
◆ 支持速率143Mbps～2.97Gbps 。
◆ 兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 支持嵌入式音频和辅助数据、EDH数据透明传输。
◆ 支持各种RS-485/422/232各种云台控制协议。
◆ 支持模拟音频输入/输出。
◆ 支持各种有源无源报警、IO开关量信号
◆ 支持各种10/100/1000M以太网传输。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、E2000可选，支持SFP可插拔模块。
◆ 千兆光纤传输技术，大容量，易升级。
◆ 光纤WDM、CWDM、DWDM技术。
◆ 单、多模或塑料光纤传输。
◆ 提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式。
◆ 全表面贴装技术。
◆ 壁挂式/导轨式。

◆ 3G/HD-SDI数字高清视频		通用/防雷型	工业型	高可靠/车载型	防水型
接口数量		1/2/4/8/16路
物理接口		BNC/可定制	BNC/工业连接器/可定制	BNC/工业/D型/矩形/防水连接器/可定制	防水连接器/可定制
视频输入/输出阻抗		75Ω非平衡接口
视频输入/输出电压		典型峰-峰值800mVр-р，600～1000mVр-р
支持串行速率		143Mbps～2.97Gbps
视频编码位宽		8比特或10比特自动
返回损耗		≤ -15 dB @ 5MHz～1.5GHZ, -10 dB @ 1.5GHZ～3GHZ,
重定时		自动重定时，自动识别各种速率
耦合方式		交流耦合
均衡方式		自动均衡
均衡		≤ 120 meters of Belden 1694A at 2.97 Gbps
		≤ 140 meters of Belden 1694A at 1.485 Gbps
		≤ 400 meters of Belden 1694A at 270Mbps
最大校准抖动（100KHZ～2.97Gbps)		≤ 0.2UI
最大定时抖动（10HZ～2.97Gbps)		≤ 0.2UI
嵌入音频、辅助空间、EDH数据		透明支持
◆RS-232/485/422控制数据		通用/防雷型	工业型	高可靠/车载型	防水型
接口数量		多路可选
物理接口		端子/可定制	端子/工业连接器/可定制	端子/工业/D型/矩形/防水连接器/可定制	防水连接器/可定制
RS232	通信速率	最大115.2Kbps
	通信误码率	小于10E-12
	通信协议	支持各种数据控制协议
	通信方式	支持正向、反向或双向数据通信
RS485/422	通信速率	最大115.2Kbps
	通信误码率	小于10E-12
	通信协议	支持各种数据控制协议
	通信方式	支持正向、反向或双向数据通信
◆数字IO/报警开关量		通用/防雷型	工业型	高可靠/车载型	防水型
接口数量		多路可选
物理接口		端子/可定制	端子//工业连接器/可定制	端子/工业/ D型/矩形/防水连接器/可定制	防水连接器/可定制
输入信号		有源或无源数字IO/报警开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号。
输出信号		有源或无源数字IO/报警开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
◆ 模拟音频		通用/防雷型	工业型	高可靠/车载型	防水型
接口数量		多路可选
物理接口		工业接线端子/RCA/可定制	工业接线端子/RCA/可定制	工业接线端子/RCA//D型/矩形/防水连接器/可定制	防水连接器/可定制
信号种类		平衡或非平衡、立体声或单声道可选
输入阻抗		平衡600Ω/47 KΩ，非平衡18KΩ
分配输出阻抗		平衡100Ω，非平衡50Ω
输入、分配输出电平		0dBm
◆以太网		通用/防雷型	工业型	高可靠/车载型	防水型
接口数量		多路可选
物理接口		RJ45/卡侬/可定制	RJ45/卡侬/工业连接器/可定制	RJ45/卡侬/工业/D型/矩形/防水连接器/可定制	防水连接器/可定制
接口标准		支持符合IEEE802.3 10Base-TX 标准支持符合IEEE802.3u 100Base-TX标准支持符合IEEE802.3u 1000Base-TX标准
传输速率		10/1000M 或10/100/1000M自适应
线缆要求		任意交叉或直连非屏蔽5类或6类双绞线
指示灯		网络连接状态和数据收发指示
◆光纤接口		通用/防雷型	工业型	高可靠/车载型	防水型
接口数量		1路
物理接口		FC/SC/ST/LC/E2000/可定制	FC/SC/ST/LC/E2000/工业连接器/可定制	FC/SC/ST/LC/E2000/工业/D型/矩形/防水光纤连接器/可定制	防水光纤连接器/可定制
光纤种类		单模(9/125um)或多模(50/62.5/125um)或塑料光纤
光纤连接端面		PC/APC/UPC
光纤数量		单/双纤
光发射波长		1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
传输距离		多模：1/2/4/8公里；单模：0～10/20/40/80/120公里；塑料：光纤0～100米
最大光功率动态范围		15/20/25/32dB
◆电源输入/供电方式		通用/防雷型	工业型	高可靠/车载型	防水型
物理接口		通用电源插座/端子/可定制	通用电源插座/端子/工业连接器/可定制	工业/D型/矩形/防水连接器/可定制	防水连接器/可定制
220V/110V(85~265V)交直流		支持	支持	支持	支持
-48V (36～72V) 直流		支持	支持	支持	支持
24V(18～36V) 交直流		支持	支持	支持	支持
28V(18～36V) 交直流		支持	支持	支持	支持
12V(9～18V) 交直流		支持	支持	支持	支持
+5V		支持	支持	支持	支持
◆防雷浪涌保护/电气隔离/电磁兼容/安全认证/环境限制规范		通用/防雷型	工业型	高可靠/车载型	防水型
防雷浪涌保护级别及防区		LPZ0B/Z1/Z2/Z3/可定制	LPZ0B/Z1/Z2/Z3/可定制	LPZ0B/Z1/Z2/Z3/可定制	LPZ0B/Z1/Z2/Z3/可定制
多端口电气隔离		非隔离/可定制	非/部分/全部隔离/可定制	非/部分/全部隔离/可定制	非/部分/全部隔离/可定制
电磁兼容和传导辐射规范		CLASS-B/CE/FDA/可定制	CLASS-B/CE/FDA/可定制	CLASS-B/CE/FDA/可定制	CLASS-B/CE/FDA/可定制
电气安全认证规范		UL/cUL/CE/CTICK/3C	UL/cUL/CE/CTICK/3C	UL/cUL/CE/CTICK/3C	UL/cUL/CE/CTICK/3C
环境污染限制规范		ROHS/可定制	ROHS/可定制	ROHS/可定制	ROHS/可定制
◆可靠性试验及性能		通用/防雷型	工业型	高可靠/车载型	防水型
三防漆保护		可定制	可定制	可定制	可定制
酸碱盐雾试验		可定制	可定制	可定制	可定制
沙尘试验		可定制	可定制	可定制	可定制
喷淋及浸润试验		可定制	可定制	可定制	可定制
振动/冲击试验		可定制	可定制	可定制	可定制
外壳加固与保护		非加固	加固	加固	加固
防护等级		IP30	IP30/65/可定制	IP30/65/67/68/可定制	IP67/68/可定制
◆工作环境		通用/防雷型	工业型	高可靠/车载型	防水型
工作温度		-30℃～+70℃/可定制	-40℃～+85℃/可定制	-40℃～+85℃/可定制	-40℃～+85℃/可定制
湿度		0～95%不结凝	0～95%不结凝	0～95%不结凝	0～95%不结凝
◆外形尺寸		通用/防雷型	工业型	高可靠/车载型	防水型
壁挂式 /导轨式	BC32/DC32	135X57X106	114.5X99X45	143X65X106	150X75X106

江苏新创3G/HD/SD-SDI数字高清视频点对点接入单元订货型号命名标准：

FT-3G/HD/SD-SDIabcX-COMPabcX-BCXY/DCXY/CCXY/RCX-S/M/PX-P-NC/NM/ND

FT-3G/HD/SD-SDIabcX：3G/HD/SD-SDI数字高清视频点对点接入单元；
3G/HD/SD-SDI：表示3G/HD/SD-SDI数字高清视频；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；

COMPabcX：表示可复合的信号接口方向及路数；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；

S/M/PX：表示单模/多模光纤/塑料光纤及使用光纤数量
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；
a：表示正向； b：表示反向； c：表示双向；
X：表示光纤数量；

BCXYY/DCXY：表示机箱结构尺寸类型；

P：表示封装形式；
G：表示通用型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；

NC/NM/ND：网管
NC：表示非网管型； NC：表示网管型； NC：表示带数字诊断性网管型；
