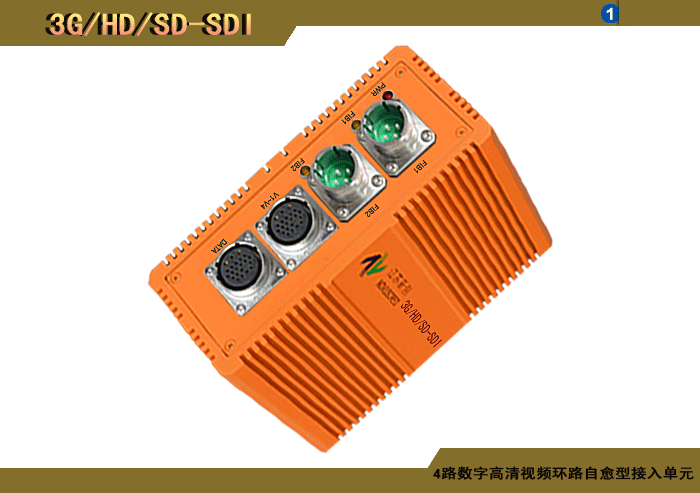

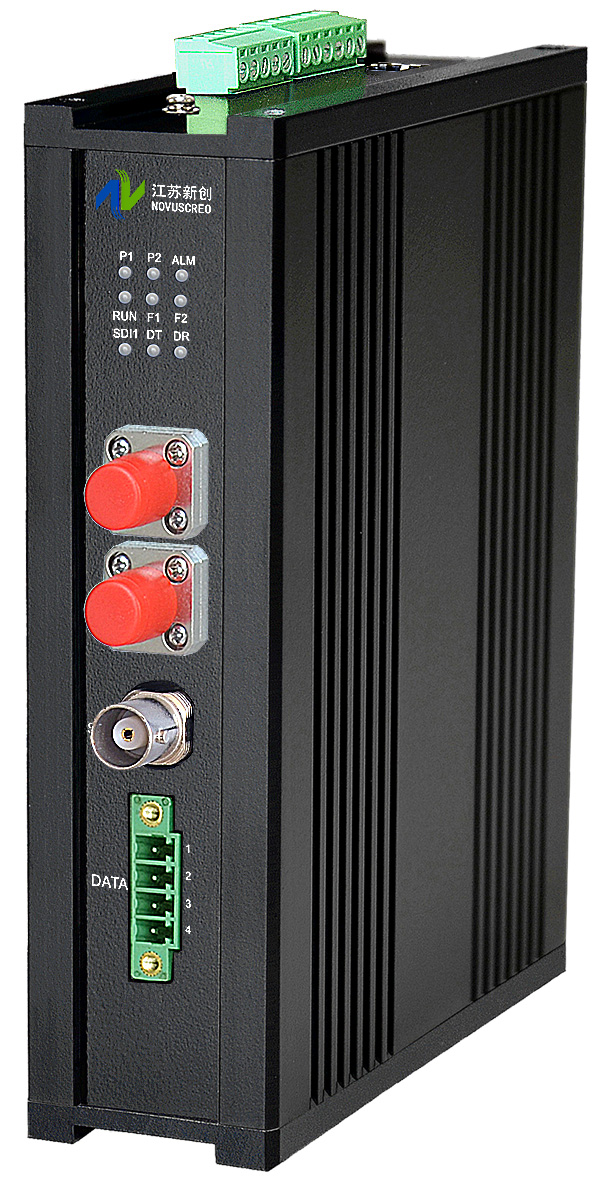

3G/HD/SD-SDI数字高清视频环路自愈型接入单元是江苏新创自主研发创新，专门为1路或多路3G/HD/SD-SDI数字高清视频及可选的其他接口信号同时在单模、多模或塑料光纤上远距离、无失真环路自愈型传输而设计。采用总线级联技术将沿光纤线路分布的各监控点的信号用1芯光纤环路串接在一起高质量、无失真地传输到中心，大大节省了用户设备投资成本，提高了光缆利用率。采用新创光纤故障智能检测和报警技术，当环路上某一节点或两个节点之间的光纤发生故障或断电时，光纤环路自动进入保护倒置模式，故障节点或故障光纤链路自动切除，从而实现了高可靠的冗余备份传输；当故障节点或故障光纤链路恢复时，光端机立刻自动恢复到正常的工作模式。由于采用高可靠环路自愈保护，因此特别适合在高可靠或环境苛刻的光纤通信系统中使用。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元支持将摄像机或任何视频源输出的3G/HD/SD-SDI数字高清视频信号长距离传输到远方图像分析处理、采集记录、监控监视或播出中心。自动支持和兼容任意SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 标准的3G-SDI、HD-SDI或SD-SDI串行视频信号，无缝支持速率143Mbps～2.97Gbps，透明支持嵌入式音频和辅助数据、EDH数据。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了分配输出的波形失真和数字信号抖动的要求，提高了输入输出信号质量。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元同时提供可选的RS-485/422/232等多种数据接口或现场总线接口，可以方便前端的摄像机云台、雨刷、加热器、控制报警信号、红外补光和控制键盘、硬盘录像机、存储设备及图像视频软件控制系统以及光纤两端的数据采集设备、现场自动化控制设备、远端遥控、遥测、遥信设备等进行互连通信或控制。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元提供可选的IO开关量输入支持各种有源或无源数字IO/开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号；IO开关量输出支持有源或无源数字IO/开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元支持3G/HD/SD-SDI同轴视控协议信号及共缆传输技术。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元同时提供可选的平衡和非平衡立体声音频清晰、无失真的通过光纤长距离传输。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元同时支持10M/100M/1000m以太网接口在光纤上稳定可靠传输。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元支持单模或多模或塑料光纤，同时支持单纤或双纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块，支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模0～2公里；单模0～120公里，塑料光纤0～200米。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠、车载型、防水型等等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。
　　3G/HD/SD-SDI数字高清视频环路自愈型接入单元已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。


◆ 支持环路自愈型连接方式。
◆ 支持3G/HD/SD-SDI数字高清视频传输。
◆ 支持速率143Mbps～2.97Gbps 。
◆ 兼容SMPTE 259M、292M、344M、424M、ITU R BT.601、ITU R BT.1120 串行视频标准。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 支持嵌入式音频和辅助数据、EDH数据透明传输。
◆ 支持各种RS-485/422/232各种云台控制协议。
◆ 支持模拟音频输入/输出。
◆ 支持各种有源无源报警、IO开关量信号
◆ 支持各种10/100/1000M以太网传输。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、E2000可选，支持SFP可插拔模块。
◆ 千兆光纤传输技术，大容量，易升级。
◆ 光纤WDM、CWDM、DWDM技术。
◆ 单、多模或塑料光纤传输。
◆ 全表面贴装技术。
◆ 提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式。
◆ 壁挂式/导轨式。


江苏新创3G/HD/SD-SDI数字高清视频环路自愈型接入单元订货型号命名标准：

FTWL-3G/HD/SD-SDIabcX-COMPabcX-BCXY/DCXY/CCXY/RCX-S/M/PX-P-NC/NM/ND

FTWL-3G/HD/SD-SDIabcX：3G/HD/SD-SDI数字高清视频环路自愈型接入单元；
3G/HD/SD-SDI：表示3G/HD/SD-SDI数字高清视频；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；

COMPabcX：表示可复合的信号接口方向及路数；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；

S/M/PX：表示单模/多模光纤/塑料光纤及使用光纤数量
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；
a：表示正向； b：表示反向； c：表示双向；
X：表示光纤数量；

BCXYY/DCXY：表示机箱结构尺寸类型；

P：表示封装形式；
G：表示通用型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；

NC/NM/ND：网管
NC：表示非网管型； NC：表示网管型； NC：表示带数字诊断性网管型；
