公安三四级网前端接入单元是江苏新创自主研发创新,专门为公安三四级网、视频监控网、行政信息网、电话、视频、音频、可选数据等等信号在单模或多模光纤上远距离、无失真多业务传输而设计。

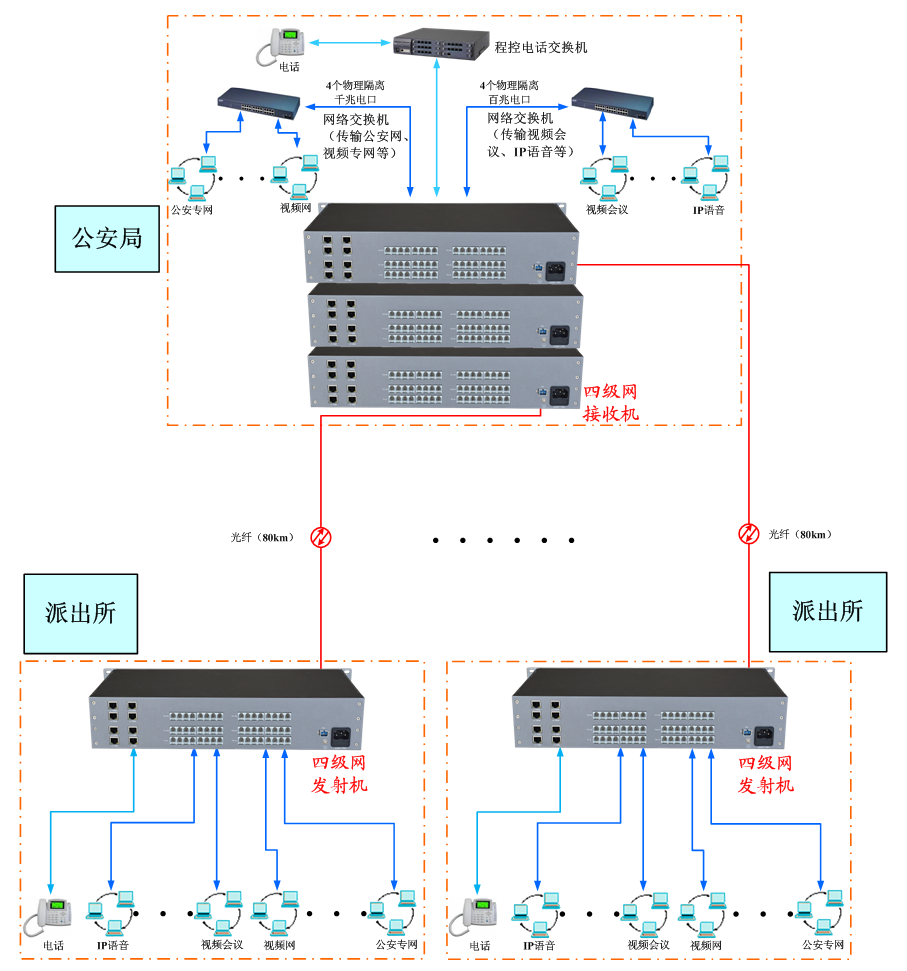

公安三四级网前端接入单元采用高速传输光通信技术、视音频图像处理、高速网络、电信语音及复用技术,将公安内部网及行政信息网的多路百兆/千兆/万兆以太网、公安三四级网的治安监控多路图像信号及控制数据、会议电视的视音频数据信号、用于语音电话通信及其它电信业务的多路E1/G.703等2M基本速率接口、局内电话交换机/分机系统、交通卡口控制信号及图像视音频信号、交通电子警察、流量检测多种综合业务整合在单芯光纤上无失真、高质量传输,实现派出所、交通卡口、公安下属分支机构与各分局、市局远距离联网通信。

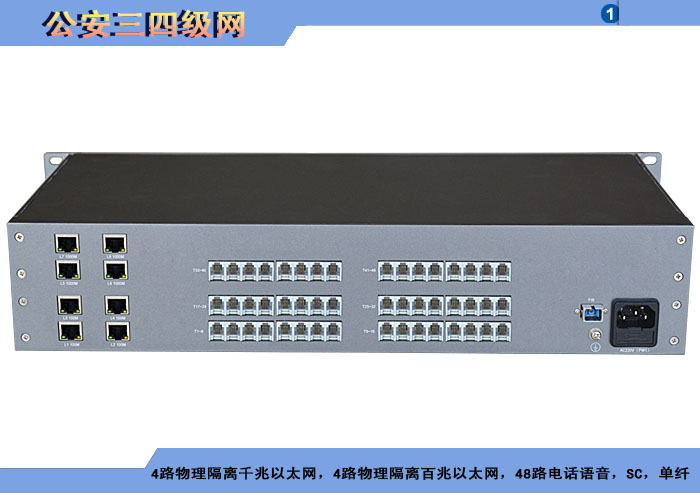

公安三四级网前端接入单元网络接口支持4路物理隔离千兆以太网,4路物理隔离百兆以太网,电话接口支持48路电话语音。
公安三四级网前端接入单元的光纤接口支持单模单纤,光接口SC口,80KM传输距离(18DB光纤衰减)。
公安三四级网前端接入单元内置L2层核心以太网交换功能,二层交换支持IEEE802.1D桥接技术,支持最大32K MAC地址自学习及老化,支持静态MAC地址管理。支持静态端口隔离及流量镜像,支持DNS代理,支持ARP 检测。支持IEEE802.3ad标准静态及LACP链路聚合,支持Cisco标准协单向链路检测(UDLD)和IEEE802.1AB-2005标准 链路层发现协议LLDP。BPDU保护和限制及透明转发和限制。错误禁止发现功能,支持IEEE 802.1Q VLAN管理和设置,最大可达4K个VLAN子网。支持静态私有VLAN,支持基于MAC地址的VLAN、基于协议的VLAN和基于IP子网的VLAN管理与设置。支持IEEE802.3ad LACP和802.1Q VLAN tagging 标记管理技术。支持IEEE802.1P/Q GARP VLAN注册(GVRP)和支持IEEE802.1ad标准 VLAN Q-G/In-Q ,支持MRV协议(Multicast VLAN Registration)。支持IGMP v2/v3 snooping协议及支持2层IGMP,最大支持32K组播组,支持单播,组播,广播及未知数据包的风暴控制。
公安三四级网前端接入单元内置支持强大的工业以太网环路保护功能,支持IEEE802.1Q-2005标准MSTP,RSTP,STP等各种生成树协议。支持工业以太网1+1端口保护、1:1端口保护、1:N端口保护,支持工业以太网G.8032口保护服务功能,支持G.8032 V1/V2/V3环路保护功能,因此能够支持各种建环网及多环相切形、T形、网格型等各种复杂的高可靠冗余网络,30ms的自愈环路保护恢复时间尤其适合在高可靠的工业自动化及实时快速网络和工业实时监控通信网络中。
公安三四级网前端接入单元具有QoS服务和管理能力,支持802.1p 队列调度,支持输入优先级映射和QoS控制列表(QCL模式),支持随机早期丢弃(WRED),支持特征标签和基于策略的带宽控制,支持802.3x流量控制及基于策略的优先级,支持802.1p 分类服务(SPQ,WFQ/WFQ 结合功能),支持区分服务(DSCP)和基于策略的QoS服务。
公安三四级网前端接入单元支持具有强大的安全端口及以太网交换管理功能,支持端口安全管理,支持MAC地址授权、MAC地址限制和2层MAC地址过滤功能,支持静态MAC地址转发,支持2层IP源保护和BPDU保护。支持SSH v2、SSL和支持DHCP snooping功能。支持ARP侵入检测,支持IP MAC动态及静态绑定。具有管理员分级管理和口令保护,支持WEB及CLI授权及高达15级的授权等级。
公安三四级网前端接入单元具有强大的在线实时带内和带外远程网管管理和设置能力,支持Telnet、WEB、CLI、 telnet方式 ,SNMP通用网管、高清网络专用网管软件,支持SNMP v1/v2/v3 代理,支持RMON(1,2,3,9)组协议和远程监控报警和事件(CLI、Web)管理。支持堆叠IP地址管理,支持DHCP客户端、支持DHCP服务器和VLAN标记管理。支持DNS客户端、代理及支持HTTP服务和HTTPS管理。支持SSHv2和RFC 4884 (ICMPv6),支持系统日志管理 。支持以太网端口、POE供电端口及SFP/SFP+光模块在线DDM管理,实时监测光口发射及接收功率和光纤链路状态。强大的SNMP MIB库管理能力,支持RFC 1213 MIB II和RFC 1215定义的公约使用SNMP协议。支持RFC 2613 SMON MIB的VLAN统计和端口复制,支持RFC 2674 VLAN MIB和RMON(1,2,3,9)组。支持RFC 2863使用SMI v2接口组MIB,支持RFC 3411 SNMP管理框架、RFC 3621 LLDP-MED Power、RFC 3635 Ethernet-like MIB及RFC 3636 802.3中级单元 (MAUs) MIB。支持RFC 4133 Entity MIB v3、RFC 4188 Bridge MIB和RFC 4292 IP转发表MIB。支持RFC 4293 管理信息基础网际协议(IP)和RFC 4668身份验证MIB。支持RFC 4670 统计 MIB。支持RFC 5519 多播组成员发现 MIB和IEEE 802.1 MSTP MIB多生成树的管理。支持IEEE 802.1AB LLDP MIB 、IEEE 802.1X MIB 及IEEE 802.1Q Bridge MIB 2008。支持IEEE 802.3ad MIB 、Phase 1 Private MIB和TIA 1057 LLDP MED等等。具有强大各种SNMP管理标准和通信协议,因此可接入任何标准的第三方SNMP标准网管软件,自动发现核心、汇聚、环路、接入层设备、以及设备之间的链路关系,自动扫描发现全网设备、识别型号和设备网口图,自动扫描工业环网、识别备用链路和堵塞点 ,自动匹配设备面板图、可基于图形化面板方式管理设备。能够自动管理设备的端口、带宽、吞吐量、流量、丢包率、运行状况,图形化监视网络链路的故障、流量、网络数据,管理设备MAC、接口、端口表、VLAN、QOS、转发表、ARP、广播数据、IP地址、POE设备供电状态及控制、SFP/SFP+光模块光功率测量控制及光纤链路衰减实时检测等等。
公安三四级网前端接入单元以太网接口可以轻松地将监控现场的摄像机或任何视频源输出的IP高标清网络视频流,通过光纤接入中心核心接入汇聚卡。透明支持D1/720P/1080P等任意速率码流,单个视频码流可达最大512K~20Mbps,支持双码流,支持H.264/H.265等各种压缩编码方式,透明支持ONVIF、大华PSS、雄迈NETIP、RTSP、GB28181 协议,可接入任意的主流视频存储管理平台或各种IP存储服务器。
公安三四级网前端接入单元提供最大8路可选的路复合视频接口,可以轻松地将远端监控现场传统的摄像机或任何视频源输出复合视频信号长距离传输到监控中心,视频会议、高清矩阵和硬盘录像的等互联互通。
公安三四级网前端接入单元提供最大8路可选的广播级立体声模拟音频和数字音频接口,模拟音频支持平衡和非平衡音频,使用动态降噪技术,使麦克风和耳机或各种音频信号能够通过光纤高保真远距离传输和分布,音质清新、纯净;音频输入和输出接口自动支持和兼容任何非平衡立体声音频信号。
公安三四级网前端接入单元提供最大8路可选的RS-232/485/422等多种数据接口或现场总线接口,可以方便光纤两端的矩阵联网、数据采集设备、、远端遥控、遥测、遥信设备等进行互连通信或控制。
公安三四级网前端接入单元最大8/16/32/48/64路提供可选的模拟电话/程控交换机接口,十分方便的支持内部程控/电话分机网络、集团电话网络、语音传真网络或公用电话网络的局部或远端区域延伸。
公安三四级网前端接入单元最大4/816路公安三四级网前端接入单元提供可选的透明E1接口,使得原有的电信E1接入网、基于E1的视频会议系统、路由器、宽带网络、电话2M解复用设备等通过同一根光纤同步延伸或续接。

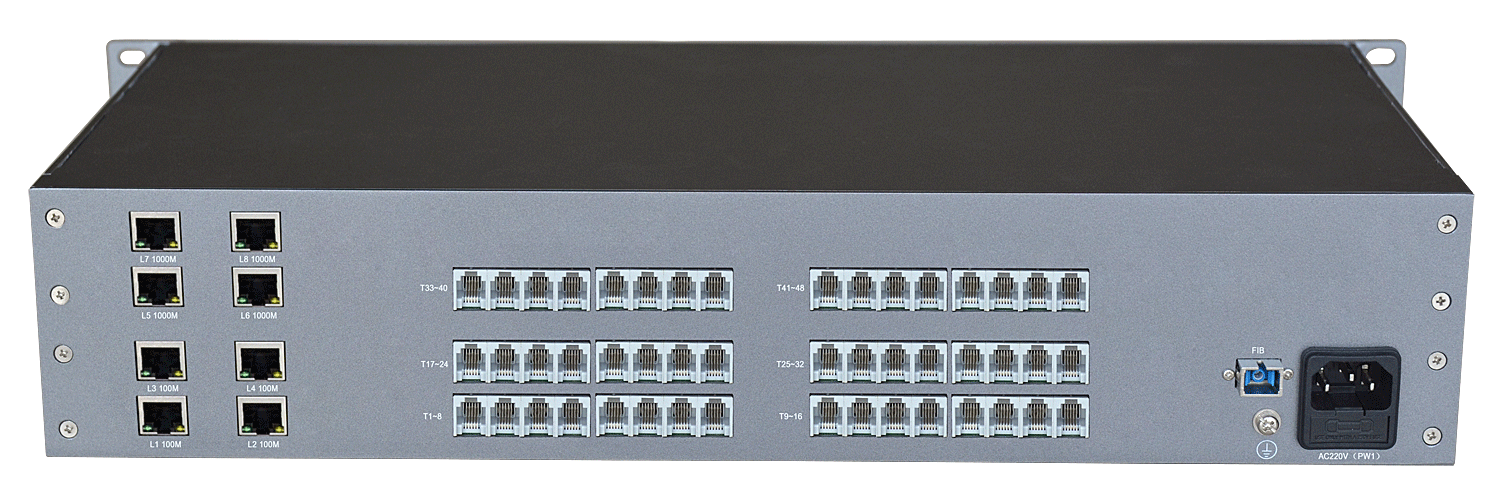

公安三四级网前端接入单元提供1/2/3U机架式结构和封装供用户选择和使用。电源支持220V/110V交直流、-48V及备份冗余电源供电。
公安三四级网前端接入单元可根据用户的应用场合和需求不同而特殊设计,产品可分为通用型、工业型等封装类型和可靠性级别,也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。
公安三四级网前端接入单元已经广泛应用在公安派出所、交警卡口、岗亭、分局、监狱、公安局等大型通信专网联网通信中。
◆ 支持公安三四级网多业务光纤远距离接入与传输。
◆ 实现派出所、交通卡口、公安下属分支机构与各分局、市局远距离联网通信。
◆ 支持4路物理隔离千兆以太网,4路物理隔离百兆以太网。
◆ 支持48路电话语音接口。
◆ 可选支持最大8路双向模拟非压缩视频和音频、双向可选数据接口。
◆ 单组以太网支持最大120G背板交换背板交换能力。
◆ 前端接入单元与中心接入业务卡的同组以太网支持高达768个端口的单IP地址堆叠管理能力。
◆ 透明支持兼容H.264/H.265编解码技术。
◆ 支持D1/720P/1080P格式,支持512K~20Mbps码流。
◆ 支持双码流。
◆ 透明支持ONVIF、大华PSS、雄迈NETIP、RTSP、GB28181网络视频流协议。
◆ 支持各种有源无源报警、IO开关量信号
◆ 支持各种RS-485/422/232各种控制数据。
◆ 兼容和符合IEEE 802.3 10Base-T/100Base-TX/1000Base-TX电缆标准。
◆ 兼容和符合IEEE 802.3 100Base-FX/1000Base-X/10GBase-LR/SR/SW/ER以太网光纤接口。
◆ 支持10KByte的Jumbo Frame超长帧管理,接口帧缓冲空间高达500Kbyte。
◆ 支持全双工或半双工工作方式。
◆ 支持全双工暂停帧流控或半双工背压流控管理和设置。
◆ 支持端口Trunk及聚合功能。
◆ 支持端口速度,双工模式和流量控制。
◆ 支持端口帧大小(巨型帧)。
◆ 支持端口状态(管理状态)。
◆ 支持端口状态(链路监视)。
◆ 支持端口统计(MIB计数器)。
◆ 支持端口VeriPHY(线性诊断)。
◆ 内置L2层核心以太网交换功能。
◆ 支持IEEE802.1D桥接技术,支持最大32K MAC地址自学习及老化,支持静态MAC地址管理。
◆ 支持静态端口隔离及流量镜像,支持DNS代理,支持ARP 检测。
◆ 支持IEEE802.3ad标准静态及LACP链路聚合。
◆ 支持Cisco标准协单向链路检测(UDLD)和IEEE802.1AB-2005标准 链路层发现协议LLDP。
◆ 支持BPDU保护和限制及透明转发和限制,错误禁止发现功能。
◆ 支持IEEE 802.1Q VLAN管理和设置,最大可达4K个VLAN子网。
◆ 支持静态私有VLAN,支持基于MAC地址的VLAN、基于协议的VLAN和基于IP子网的VLAN管理与设置。
◆ 支持IEEE802.3ad LACP和802.1Q VLAN tagging 标记管理技术。
◆ 支持IEEE802.1P/Q GARP VLAN注册(GVRP)和支持IEEE802.1ad标准 VLAN Q-G/In-Q。
◆ 支持MRV协议(Multicast VLAN Registration)。
◆ 支持IGMP v2/v3 snooping协议及支持2层IGMP,最大支持32K组播组。
◆ 支持单播,组播,广播及未知数据包的风暴控制。
◆ 支持L3层核心路由管理技术,支持DHCP option 82 中继转发。
◆ 支 持IPv4 单播静态路由及硬件加速路由交换和管理功能。
◆ 支 持IPv6单播静态路由及硬件加速路由交换和管理功能。
◆ 支 持支持Universal Plug and Play(UPnP)协议。
◆ 支持强大的工业以太网环路保护功能。
◆ 支持IEEE802.1Q-2005标准MSTP,RSTP,STP等各种生成树协议。
◆ 支持工业以太网1+1端口保护、1:1端口保护、1:N端口保护。
◆ 支持工业以太网G.8032口保护服务功能,支持G.8032 V1/V2/V3环路保护功能。
◆ 支持环网及多环相切形、T形、网格型等各种复杂的高可靠冗余网络。
◆ 支持30ms的自愈环路保护恢复时间。
◆ 支持802.1p 队列调度,支持输入优先级映射和QoS控制列表(QCL模式)。
◆ 支随机早期丢弃(WRED),支持特征标签和基于策略的带宽控制。
◆ 支持802.3x流量控制及基于策略的优先级。
◆ 支持802.1p 分类服务(SPQ,WFQ/WFQ 结合功能)。
◆ 支持区分服务(DSCP)和基于策略的QoS服务。
◆ 支持MAC地址授权、MAC地址限制和2层MAC地址过滤功能,支持静态MAC地址转发。
◆ 支持2层IP源保护和BPDU保护。支持SSH v2、SSL和支持DHCP snooping功能。
◆ 支持ARP侵入检测,支持IP MAC动态及静态绑定。
◆ 具有管理员分级管理和口令保护,支持WEB及CLI授权及高达15级的授权等级。
◆ 单模单纤传输。
◆ 传输距离最大单模0~80公里。
◆ 发射波长1310~1610nm(单模) 。
◆ SC光口。
◆ 具有强大的在线实时带内和带外远程网管管理和设置能力。
◆ 支持Telnet、WEB、CLI、 telnet方式 ,SNMP通用网管、高清网络专用网管软件。
◆ 支持SNMP v1/v2/v3 代理,支持RMON(1,2,3,9)组协议和远程监控报警和事件(CLI、Web)管理。
◆ 支持堆叠IP地址管理,支持DHCP客户端、支持DHCP服务器和VLAN标记管理。
◆ 支持DNS客户端、代理及支持HTTP服务和HTTPS管理。
◆ 支持SSHv2和RFC 4884 (ICMPv6),支持系统日志管理。
◆ 支持以太网端口、POE供电端口及SFP/SFP+光模块在线DDM管理。
◆ 支持强大的SNMP MIB库管理能力。
◆ 可接入任何标准的第三方SNMP标准网管软件或网管平台。
◆ 全表面贴装技术。
◆ 19英寸机架。
