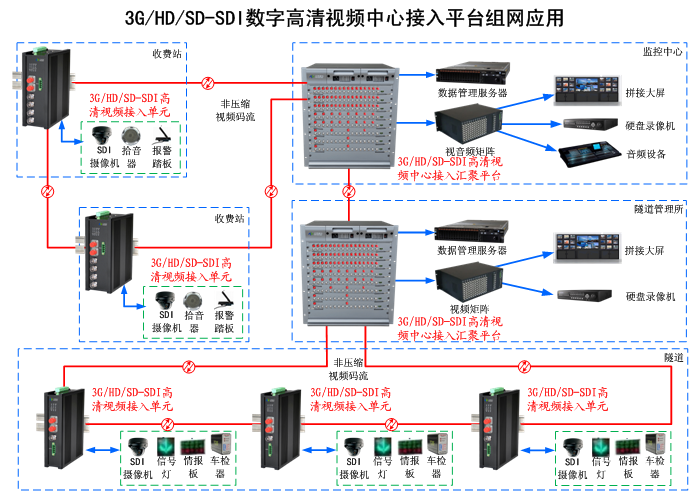

◆3G/HD/SD-SDI高清数字视频中心接入汇聚卡 |
支持SDI组数 |
16组1路SDI、8组2路SDI、14组4路SDI、1组16路SDI光口或电口输入输出。 |
视频输入/输出阻抗 |
75Ω非平衡接口 |
视频输入/输出电压 |
典型峰-峰值800mVр-р,600~1000mVр-р |
支持串行速率 |
143Mbps~2.97Gbps |
视频编码位宽 |
8比特或10比特自动 |
返回损耗 |
≤ -15 dB @ 5MHz~1.5GHZ, -10 dB @ 1.5GHZ~3GHZ, |
重定时 |
自动重定时,自动识别各种速率 |
耦合方式 |
交流耦合 |
均衡方式 |
自动均衡 |
均衡 |
≤ 120 meters of Belden 1694A at 2.97 Gbps |
|
≤ 140 meters of Belden 1694A at 1.485 Gbps |
|
≤ 400 meters of Belden 1694A at 270Mbps |
最大校准抖动(100KHZ~2.97Gbps) |
≤ 0.2UI |
最大定时抖动(10HZ~2.97Gbps) |
≤ 0.2UI |
嵌入音频、辅助空间、EDH数据 |
透明支持 |
◆RS-232/485/422云台控制数据 |
接口数量 |
多路可选 |
物理接口 |
工业接线端子 |
RS232 |
通信速率 |
最大115.2Kbps |
通信误码率 |
小于10E-12 |
通信协议 |
支持各种云台控制协议 |
通信方式 |
支持正向、反向或双向数据通信 |
RS485/422 |
通信速率 |
最大115.2Kbps |
通信误码率 |
小于10E-12 |
通信协议 |
支持各种云台控制协议 |
通信方式 |
支持正向、反向或双向数据通信 |
◆数字IO/报警开关量 |
接口数量 |
多路可选 |
物理接口 |
工业接线端子 |
输入信号 |
有源或无源数字IO/报警开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号。 |
输出信号 |
有源或无源数字IO/报警开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出,常开常闭可选。 |
◆ 模拟音频 |
接口数量 |
多路可选 |
物理接口 |
工业接线端子 |
信号种类 |
平衡或非平衡、立体声或单声道可选 |
输入阻抗 |
平衡600Ω/47 KΩ,非平衡18KΩ |
分配输出阻抗 |
平衡100Ω,非平衡50Ω |
输入、分配输出电平 |
0dBm |
◆以太网 |
接口数量 |
多路可选 |
物理接口 |
RJ45 |
接口标准 |
支持符合IEEE802.3 10Base-TX 标准
支持符合IEEE802.3u 100Base-TX标准
支持符合IEEE802.3u 1000Base-TX标准 |
传输速率 |
10/1000M 或10/100/1000M自适应 |
线缆要求 |
任意交叉或直连非屏蔽5类或6类双绞线 |
指示灯 |
网络连接状态和数据收发指示 |
◆光纤接口 |
接口数量 |
1路 |
物理接口 |
FC/SC/ST/LC/E2000/SFP |
光纤种类 |
单模(9/125um)或多模(50/62.5/125um)或塑料光纤 |
光纤连接端面 |
PC/APC/UPC |
光纤数量 |
单/双纤 |
光发射波长 |
1310~1610nm(单模) ,850~1610nm(多模),650~1310nm(塑料光纤) |
传输距离 |
多模:1/2/4/8公里;单模:0~10/20/40/80/120公里;塑料:光纤0~100米 |
◆电源输入/供电方式 |
220V/110V(85~265V)交直流 |
-48V (36~72V) 直流 |
物理接口 |
通用电源插座 |
直流电源端子 |
最大输出功率(48VDC) |
500W/1KW |
500W/1KW |
◆工作环境 |
通用型 |
工业型 |
工作温度 |
-20℃~+50℃ |
-30℃~+70℃/可定制 |
湿度 |
0~95%不结凝 |
0~95%不结凝 |
◆外形尺寸 |
插最大卡数 |
9块 |
最大高度 |
19英寸12U |
