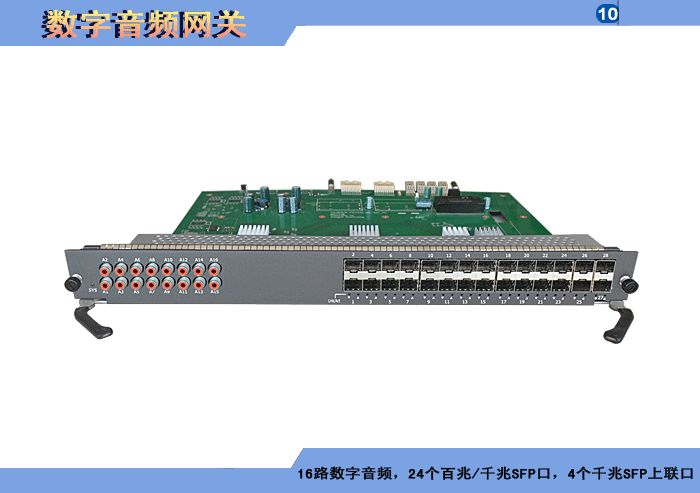

数字音频网关中心接入汇聚卡是江苏新创自主研发创新，专门为大容量数字音频网关IP码流通过单模、多模光纤或电缆接入汇聚到中心视频监控存储系统或管理平台而设计。
　　数字音频网关中心接入汇聚卡采用以太网接入、汇聚和核心交换路由管理技术，采用多层以太网核心交换技术，单块中心业务接入卡最大可支持高达64路IP数字音频网关，单个平台机架最大能够同时将576路 IP数字音频网关接入汇聚。提供单板120G总容量高达1.3T的背板交换能力。单板支持最大4/6/16/24个百兆/千兆以太网SFP光电接口，4个万兆SFP+/千兆SFP光电口，单台机架可支持高达216个千兆SFP光电接口和36个万兆SFP+光电接口便于其他以太网业务接入和交换，支持高达768个端口的单IP地址堆叠管理能力。中心接入汇聚卡的光电接口与前端数字音频网关接入单元可构成多个网格型、环网及多环相切形、T形、总线、星型汇聚等自愈备份或冗余备份光纤等各种复杂的高可靠传输网络。采用高速实时工业以太网保护及交换协议，支持工业以太网1+1端口保护、1：1端口保护、1：N端口保护，支持30ms的快速自愈环网及冗余保护恢复时间。多个平台机架够堆叠。任意光电口都可组合支持TRUNK及聚合功能，提供通信容量。背板交换及可热插拔环路堆叠自动旁路功能，使得接入汇聚卡热插拔不会中断整个平台或系统通信。多个接入平台可通过光纤连成带宽高达20G/40G的点对点冗余备份、点对多点星型、自愈环网、多点对多点网格型、T型、总线型等各种网络拓扑，构建和延伸高可靠、大地理范围、分布式扁平化和网格化的IP视频监控及通信网络。
　　数字音频网关中心接入汇聚卡将CD播放机、调音台、音频录放设备、话筒和音频前置放大器、DVD、机顶盒、非线性编辑设备、音频信号发生器、或任何AV信号源输出的数字音频通过以太网交换机、路由器、PON网络、光纤收发器等等设备构成的局域网、宽带、广域网、VPN专网与本地或大地理范围的多台立体声音响或功放、音频广播或扩音设备、中央控制及会议系统、声纳控制系统、音乐制作中心和播出非线性编辑设备、广播和测试系统家庭影音系统、平板等离子电视、液晶大屏、显示器或投影设备相互联互通。网关内部集成了TCP/IP协议栈，能够轻松将数字音频信号转换或封装成具有TCP/IP或UDP协议的网络信号，支持包封数据流传输的单播、组播和广播功能。高精度网络时钟校正和同步传输技术，保证了数字音频信号传输的实时性、可靠性、等时性，具有极低的网络延迟。以太网封包及分组技术，保证私密性和安全性。每个网关设备上的任意数字音频输出通道可以与其他网关设备上数字音频输入通道实时、动态进行路由映射并建立可靠传输通道。网关上的每个数字音频输入通道可以同时映射到包封中单个或多个虚拟通道中，网关可同时提供高达64路虚拟映射路由通道。同一网络中允许多个网关设备相互映射通信并且不影响网络中其他设备相互通信及数据传输。网关提供强大的管理及设置软件，支持SNMP管理协议，支持节点自动侦听及动态发现列表，支持路由、通道映射、及动态静态IP地址配置，提供额外的远程串口通信通道，以便用户进行设备私有数据通信及管理配置。兼容支持任何专业级AES/EBU、S/PDIF、光纤数字音频，支持48KHZ或96KHZ转换取样速率，提供16/20/24比特的数字音频分辨率，采用实时、非压缩数字音频编解码及网络传输。
　　数字音频网关网格型接入单元提供可选的RS-232/485/422/曼彻斯特码等多种数据接口或现场总线接口，可以网络中的各节点处的设备之间遥控、遥测、遥信。提供可选的有源无源I/O、继电器控制触点、按钮等的输入、输出开关量信号接口，使得远端控制、开关设备、报警传输连接十分简单和方便。IO开关量输入支持各种有源或无源数字IO/开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号；IO开关量输出支持有源或无源数字IO/开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
　　数字音频网关中心接入汇聚卡支持10/100M或10/100/1000M自适应以太网双绞线电缆端口，具有线缆自动交叉功能。强大的端口管理和控制能力，支持端口速度，双工模式和流量控制管理。可选的高达10KByte的Jumbo Frame超长帧管理，接口帧缓冲空间高达500Kbyte。可实时监测和动态管理端口状态、链路监视及端口统计（MIB计数器）等等。支持端口VeriPHY线性诊断和网络连接状态和数据收发状态指示。支持全双工或半双工工作方式及全双工暂停帧流控或半双工背压流控管理和设置；支持端口Trunk及聚合功能，能与与任何接入汇聚交换机或核心路由交换机互联互通。
　　数字音频网关中心接入汇聚卡内置L2层核心以太网交换功能，二层交换支持IEEE802.1D桥接技术，支持最大32K MAC地址自学习及老化，支持静态MAC地址管理。支持静态端口隔离及流量镜像，支持DNS代理，支持ARP 检测。支持IEEE802.3ad标准静态及LACP链路聚合，支持Cisco标准协单向链路检测（UDLD）和IEEE802.1AB-2005标准 链路层发现协议LLDP。BPDU保护和限制及透明转发和限制。错误禁止发现功能，支持IEEE 802.1Q VLAN管理和设置，最大可达4K个VLAN子网。支持静态私有VLAN，支持基于MAC地址的VLAN、基于协议的VLAN和基于IP子网的VLAN管理与设置。支持IEEE802.3ad LACP和802.1Q VLAN tagging 标记管理技术。支持IEEE802.1P/Q GARP VLAN注册（GVRP）和支持IEEE802.1ad标准 VLAN Q-G/In-Q ，支持MRV协议（Multicast VLAN Registration）。支持IGMP v2/v3 snooping协议及支持2层IGMP，最大支持32K组播组，支持单播，组播，广播及未知数据包的风暴控制。
　　数字音频网关中心接入汇聚卡内置L3层核心路由管理技术，支持DHCP option 82 中继转发，支持IPv4 单播静态路由及硬件加速及IPv6单播静态路由及硬件加速等等路由交换和管理功能，支持Universal Plug and Play(UPnP)协议等各种三层交换和路由管理协议。
　　数字音频网关中心接入汇聚卡内置支持强大的工业以太网环路保护功能，支持IEEE802.1Q-2005标准MSTP，RSTP，STP等各种生成树协议。支持工业以太网1+1端口保护、1：1端口保护、1：N端口保护，支持工业以太网G.8032口保护服务功能，支持G.8032 V1/V2/V3环路保护功能，，因此能够支持各种建环网及多环相切形、T形、网格型等各种复杂的高可靠冗余网络，30ms的自愈环路保护恢复时间尤其适合在高可靠的工业自动化及实时快速网络和工业实时监控通信网络中。
　　数字音频网关中心接入汇聚卡具有QoS服务和管理能力，支持802.1p 队列调度，支持输入优先级映射和QoS控制列表（QCL模式），支持随机早期丢弃（WRED），支持特征标签和基于策略的带宽控制，支持802.3x流量控制及基于策略的优先级，支持802.1p 分类服务（SPQ,WFQ/WFQ 结合功能），支持区分服务（DSCP）和基于策略的QoS服务。
　　数字音频网关中心接入汇聚卡支持具有强大的安全端口及以太网交换管理功能，支持端口安全管理，支持MAC地址授权、MAC地址限制和2层MAC地址过滤功能，支持静态MAC地址转发，支持2层IP源保护和BPDU保护。支持SSH v2、SSL和支持DHCP snooping功能。支持ARP侵入检测，支持IP MAC动态及静态绑定。具有管理员分级管理和口令保护，支持WEB及CLI授权及高达15级的授权等级。
　　数字音频网关中心接入汇聚卡可提供强大的以太网端口供电功能，实现电源与10/100/1000M以太网信号远距离叠加或分离并传输到各远端现场给网络设备供电，用户无需申请电力线路接入及许可，因此降低了现场供电的难度，节省了电力线路架设施工及额外开通成本；同时电源与网络信号传输共用同一线缆，因此省去了电源线缆布线成本，并很容易利用现有线路对设备进行POE馈电升级。通过控制中心对远端网络设备进行统一集中供电，轻松控制现场设备的电源馈入或断路，使得现场网络设备的供电管理，控制能力和安全性都得到了进一步加强和提高。强大的POE网管在线可视化管理功能，全自动智能在线检测和控制POE负载电流断路、短路，过载电压，规划和限制最大输出功率和监控实时功率，并提供报警功能，自动POE负载过流断开和正常恢复功能。以太网POE端口能够自动和负载通信和握手，自动实现电流输出分级自动管理，无需人机介入。POE供电支持IEEE 802.3 POE AF（13瓦）、IEEE 802.3 POE+ AT（125瓦）AT（25W）及POE++高功率90W的供电输出功率。
　　数字音频网关中心接入汇聚卡支持以太网光纤接口，兼容和符合IEEE 802.3 100Base-FX/1000Base-X/10GBase-LR/SR/SW/ER以太网光纤接口。能和任何交换机、路由器等光纤接口相互通信。接入单元的光纤接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤或双纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP/SFP+可插拔光模块，支持DDM光模块动态在线诊断功能，支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模0～2公里；单模0～120公里，塑料光纤0～200米。
　　数字音频网关中心接入汇聚卡具有强大的在线实时带内和带外远程网管管理和设置能力，支持Telnet、WEB、CLI、 telnet方式 ，SNMP通用网管、高清网络专用网管软件，支持SNMP v1/v2/v3 代理，支持RMON（1,2,3,9）组协议和远程监控报警和事件（CLI、Web）管理。支持堆叠IP地址管理，支持DHCP客户端、支持DHCP服务器和VLAN标记管理。支持DNS客户端、代理及支持HTTP服务和HTTPS管理。支持SSHv2和RFC 4884 (ICMPv6)，支持系统日志管理 。支持以太网端口、POE供电端口及SFP/SFP+光模块在线DDM管理，实时监测光口发射及接收功率和光纤链路状态。强大的SNMP MIB库管理能力，支持RFC 1213 MIB II和RFC 1215定义的公约使用SNMP协议。支持RFC 2613 SMON MIB的VLAN统计和端口复制，支持RFC 2674 VLAN MIB和RMON（1,2,3,9）组。支持RFC 2863使用SMI v2接口组MIB，支持RFC 3411 SNMP管理框架、RFC 3621 LLDP-MED Power、RFC 3635 Ethernet-like MIB及RFC 3636 802.3中级单元 (MAUs) MIB。支持RFC 4133 Entity MIB v3、RFC 4188 Bridge MIB和RFC 4292 IP转发表MIB。支持RFC 4293 管理信息基础网际协议(IP)和RFC 4668身份验证MIB。支持RFC 4670 统计 MIB。支持RFC 5519 多播组成员发现 MIB和IEEE 802.1 MSTP MIB多生成树的管理。支持IEEE 802.1AB LLDP MIB 、IEEE 802.1X MIB 及IEEE 802.1Q Bridge MIB 2008。支持IEEE 802.3ad MIB 、Phase 1 Private MIB和TIA 1057 LLDP MED等等。具有强大各种SNMP管理标准和通信协议，因此可接入任何标准的第三方SNMP标准网管软件，自动发现核心、汇聚、环路、接入层设备、以及设备之间的链路关系，自动扫描发现全网设备、识别型号和设备网口图，自动扫描工业环网、识别备用链路和堵塞点 ，自动匹配设备面板图、可基于图形化面板方式管理设备。能够自动管理设备的端口、带宽、吞吐量、流量、丢包率、运行状况，图形化监视网络链路的故障、流量、网络数据，管理设备MAC、接口、端口表、VLAN、QOS、转发表、ARP、广播数据、IP地址、POE设备供电状态及控制、SFP/SFP+光模块光功率测量控制及光纤链路衰减实时检测等等。
　　数字音频网关中心接入汇聚卡可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。
　　数字音频网关中心接入汇聚卡已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。


◆ 大容量数字音频网关接入汇聚交换编解码。
◆ 以太网接入、汇聚和核心交换路由管理技术，采用多层以太网核心交换技术。
◆ 单块中心业务接入卡支持64路IP数字音频网关接入汇聚。
◆ 单个平台机架支持576路 IP数字音频网关接入汇聚。
◆ 单板120G总容量。
◆ 单个平台机架高达1.3T的背板交换能力。
◆ 单板单板支持最大4/8/16/24个百兆/千兆以太网SFP光电接口，4个万兆SFP+光电口。
◆ 单台机架可支持高达216个千兆SFP光电接口和36个万兆SFP+光电接口。
◆ 支持高达768个端口的单IP地址堆叠管理能力。
◆ 可构成多个网格型、环网及多环相切形、T形、总线、星型汇聚等自愈备份或冗余备份光纤。
◆ 背板交换及可热插拔环路堆叠自动旁路功能。
◆ 多个接入平台可通过光纤连成带宽高达20G/40G多网络拓扑。
◆ 可构建和延伸高可靠、大地理范围、分布式扁平化和网格化网络。
◆ 支持TCP/IP或UDP网络协议。
◆ 高精度网络时钟校正和同步传输技术。
◆ 具有极低的网络延迟。
◆ 输入、输出通道实时、动态路由映射。
◆ 支持SNMP管理协议，节点自动侦听及动态枚举列表。
◆ 支持路由、通道映射、及动态静态IP地址配置。
◆ 提供远程串口通信通道，以便用户进行设备私有数据通信及管理配置。
◆ 兼容支持任何专业级AES/EBU、IEC 60958 Type I Balanced 标准数字音频
◆ 兼容支持任何专业级AES/EBU、AES3id 75欧姆非平衡标准数字音频
◆ 兼容支持任何消费者IEC 60958 Type II S/PDIF 75欧姆数字音频标准
◆ 兼容支持任何专业级IEC60958规范的AES/EBU 或S/PDIF光纤数字音频标准
◆ 兼容JEITA standard CP-1201数字音频标准
◆ 兼容Toslink塑料光纤接口标准
◆ 支持立体声或单声道数字音频信号。
◆ 内置电缆数字自动均衡器和时钟重定时功能
◆ 支持48KHZ或96KHZ转换取样速率。
◆ 16/20/24比特的数字音频分辨率。
◆ 采用实时、非压缩数字音频编解码及网络传输。
◆ 支持各种有源无源报警、IO开关量信号
◆ 支持各种RS-485/422/232各种数据控制协议。
◆ 兼容和符合IEEE 802.3 10Base-T/100Base-TX/1000Base-TX电缆标准。
◆ 兼容和符合IEEE 802.3 100Base-FX/1000Base-X/10GBase-LR/SR/SW/ER以太网光纤接口。
◆ 支持10KByte的Jumbo Frame超长帧管理，接口帧缓冲空间高达500Kbyte。
◆ 支持全双工或半双工工作方式。
◆ 支持全双工暂停帧流控或半双工背压流控管理和设置。
◆ 支持端口Trunk及聚合功能。
◆ 支持端口速度，双工模式和流量控制。
◆ 支持端口帧大小（巨型帧）。
◆ 支持端口状态（管理状态）。
◆ 支持端口状态（链路监视）。
◆ 支持端口统计（MIB计数器）。
◆ 支持端口VeriPHY（线性诊断）。
◆ 支持POE/POE+。
◆ 支持LLDP协议POE/POE+。
◆ 内置L2层核心以太网交换功能。
◆ 支持IEEE802.1D桥接技术，支持最大32K MAC地址自学习及老化，支持静态MAC地址管理。
◆ 支持静态端口隔离及流量镜像，支持DNS代理，支持ARP 检测。
◆ 支持IEEE802.3ad标准静态及LACP链路聚合。
◆ 支持Cisco标准协单向链路检测（UDLD）和IEEE802.1AB-2005标准 链路层发现协议LLDP。
◆ 支持BPDU保护和限制及透明转发和限制，错误禁止发现功能。
◆ 支持IEEE 802.1Q VLAN管理和设置，最大可达4K个VLAN子网。
◆ 支持静态私有VLAN，支持基于MAC地址的VLAN、基于协议的VLAN和基于IP子网的VLAN管理与设置。
◆ 支持IEEE802.3ad LACP和802.1Q VLAN tagging 标记管理技术。
◆ 支持IEEE802.1P/Q GARP VLAN注册（GVRP）和支持IEEE802.1ad标准 VLAN Q-G/In-Q。
◆ 支持MRV协议（Multicast VLAN Registration）。
◆ 支持IGMP v2/v3 snooping协议及支持2层IGMP，最大支持32K组播组。
◆ 支持单播，组播，广播及未知数据包的风暴控制。
◆ 支持L3层核心路由管理技术，支持DHCP option 82 中继转发。
◆ 支 持IPv4 单播静态路由及硬件加速路由交换和管理功能。
◆ 支 持IPv6单播静态路由及硬件加速路由交换和管理功能。
◆ 支 持支持Universal Plug and Play(UPnP)协议。
◆ 支持强大的工业以太网环路保护功能。
◆ 支持IEEE802.1Q-2005标准MSTP，RSTP，STP等各种生成树协议。
◆ 支持工业以太网1+1端口保护、1：1端口保护、1：N端口保护。
◆ 支持工业以太网G.8032口保护服务功能，支持G.8032 V1/V2/V3环路保护功能。
◆ 支持环网及多环相切形、T形、网格型等各种复杂的高可靠冗余网络。
◆ 支持30ms的自愈环路保护恢复时间。
◆ 支持802.1p 队列调度，支持输入优先级映射和QoS控制列表（QCL模式）。
◆ 支随机早期丢弃（WRED），支持特征标签和基于策略的带宽控制。
◆ 支持802.3x流量控制及基于策略的优先级。
◆ 支持802.1p 分类服务（SPQ,WFQ/WFQ 结合功能）。
◆ 支持区分服务（DSCP）和基于策略的QoS服务。
◆ 支持MAC地址授权、MAC地址限制和2层MAC地址过滤功能，支持静态MAC地址转发。
◆ 支持2层IP源保护和BPDU保护。支持SSH v2、SSL和支持DHCP snooping功能。
◆ 支持ARP侵入检测，支持IP MAC动态及静态绑定。
◆ 具有管理员分级管理和口令保护，支持WEB及CLI授权及高达15级的授权等级。
◆ 支持PO/POE+/POE++供电及管理。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) 。
◆ ST、FC、SC、LC、E2000可选，支持SFP/SFP+可插拔模块及DDM管理。
◆ 具有强大的在线实时带内和带外远程网管管理和设置能力。
◆ 支持Telnet、WEB、CLI、 telnet方式 ，SNMP通用网管、高清网络专用网管软件。
◆ 支持SNMP v1/v2/v3 代理，支持RMON（1,2,3,9）组协议和远程监控报警和事件（CLI、Web）管理。
◆ 支持堆叠IP地址管理，支持DHCP客户端、支持DHCP服务器和VLAN标记管理。
◆ 支持DNS客户端、代理及支持HTTP服务和HTTPS管理。
◆ 支持SSHv2和RFC 4884 (ICMPv6)，支持系统日志管理。
◆ 支持以太网端口、POE供电端口及SFP/SFP+光模块在线DDM管理。
◆ 支持强大的SNMP MIB库管理能力。
◆ 可接入任何标准的第三方SNMP标准网管软件或网管平台。
◆ 全表面贴装技术。
◆ 19英寸12U工业型可插拔机架。


江苏新创数字音频网关中心接入汇聚卡订货型号命名标准：

FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc4/8/16/24/32/48/64-DATAabcX-MC1/2/3/4-G/I/M

FSLC-L2/L3-LSFP4/8/16/24-USFPP1/2/4-DAabc4/8/16/24/32/48/64：数字音频网关中心接入汇聚卡；

LB/LC：表示千兆/万兆数字音频网关中心接入汇聚卡；

LSFPX：表示非上联SFP端口数；

TX：表示非上联固定电口端口数；

USFPX：表示上联千兆SFP端口数；

USFPPX：表示上联万兆SFP+端口数；
LB：表示千兆； LC：表示万兆；

AAabc4/8/16/24/32/48/64：表示4/8/16/24/32/48/64路数字音频；

DATAabcX：RS-232/485/422/IO开关量路数及方向；
a：表示正向； b：表示正反向； c：表示双向；
X：表示路数；

G/I/M：表示封装形式；
G：表示通用型封装； I：表示工业型封装；
