MIDI/USB光电端口服务器是江苏新创自主研发创新，专门为USB口与多路MIDI接口通信而设计。通过使用本光电端口服务器，通过电缆或单模或多模或塑料光纤，中心的计算机、中央控制系统、音乐制作编辑中心等可以通过标准的USB同时连接多台MIDI乐器设备如电子乐器如电子琴、钢琴、风琴、吉他、小提琴、电子鼓、编曲机、弦乐器、电脑声卡、音乐工作站、呼吸控制器、音源设备、媒体控制设备、游戏机、舞台灯、效果器踏板、调音台、数码录音机录音、模拟和数字电子合成器、CD播放机、调音台、音频录放设备、话筒和音频前置放大器、非线性编辑设备、音频信号发生器。USB接口自动兼容和支持USB1.1全速(12Mbps)、USB2.0高速(480Mbps)标准。支持USB主口输入光电可选，下游级联输出口光电可选。兼容Windows 2000/XP/7/8/Vista、MacOS、Linux等操作系统。每路MIDI接口支持50～1Mbps(典型31.25Kbps)任意速率 ，采用底层转换技术，采用零延迟自动切换技术，将MIDI信号转换成标准异步串口信号。透明支持MIDI V1.0和GM MIDI 乐器数字接口信号，支持MIDI IN/OUT/Thru输入输出方式。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量。采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了MIDI通信接口免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。光纤、数字隔离和防雷器的双重保护，使得MIDI通信接口不但免受雷电及浪涌冲击，而且从电气上实现了隔离，因此使得设备的MIDI通信接口得到高可靠保护。
　　MIDI/USB光电端口服务器的MIDI端口支持光纤输入输出接口，光纤接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤、双纤或多接入互连；光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块。支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模最大0～8公里；单模0～120公里，塑料光纤0～200米；发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)。
MIDI/USB光电端口服务器可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠、车载型、防水型等等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合封。

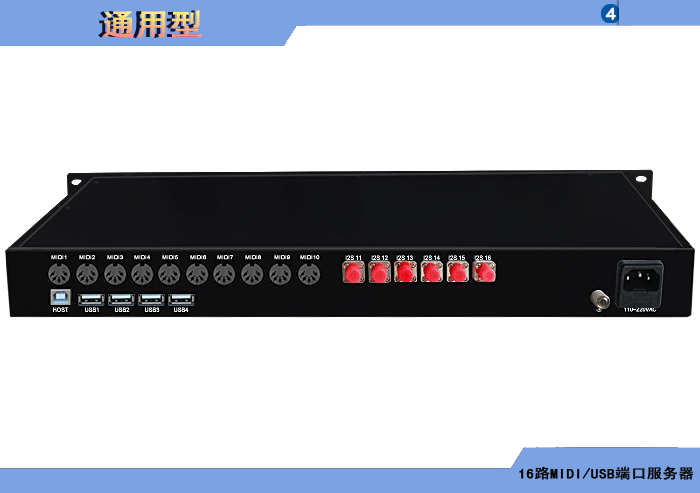

　　MIDI/USB光电端口服务器通用型封装性价比高，满足大多数应用场合，性能质量稳定。
　　MIDI/USB光电端口服务器防雷型封装适合野外和多雷电区域使用，特别针对雷击浪涌损害而设计。信号接口和输入电源内置了各种专业的防雷和浪涌保护器，采用两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了各种电信号接口、电源免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。先进的防雷保护器件老化自动断开、告警指示或遥信功能，避免器件实效引起火灾，提高了安全性能。各接口防雷和浪涌保护器内置，用户无需再外接额外使用，节省了外接防雷器的线缆连接，简化了工程施工，降低了用户防雷投资并节约了空间和安装尺寸，提高了设备的可靠性。
　　MIDI/USB光电端口服务器工业型封装采用全工业级宽温度范围及标准的电磁兼容设计，采用工业加固型机箱及工业连接器，具有良好的无风扇散热设计，宽范围电源输入电压，同时支持多端口电气隔离设计，因此性能优越，耐高温、严寒，可以有效的防止强电磁波辐射干扰，通信质量稳定、可靠。
　　MIDI/USB光电端口服务器高可靠/车载型封装是为了满足用户更加严酷恶劣的特殊应用环境、更高性能级别和稳定性要求而设计制造。不但采用多级粗细防雷抗浪涌保护、加固型机箱、良好的无风扇散热、宽范围电源输入电压、更宽温度范围、标准的电磁兼容和多端口电气隔离等等各种高可靠性设计，而且还特别采用坚固的接插件、各种特殊的针对性加强设计和高级别IP封装等级，因此可防尘、防水、抗酸碱盐雾腐蚀、抗高加速度的振动。高可靠型产品不但能够长期在高温、高寒、高海拔等野外环境和长期车载、颠簸、剧烈振动等场合应用，也可在高粉尘、高湿度、高腐蚀、强电磁干扰等易燃易爆等危险和严酷环境中稳定可靠运行。
　　MIDI/USB光电端口服务器防水型封装采用IP67/68等高等级防水机箱、防水接插件和连接线缆，使用相应的高性能防水密封、无浸润和抗腐蚀技术，可以使得产品长期工作在高湿度、雨淋、风雪灾难、水下作业、航海、海底钻探和井下救灾等需要高IP等级密封防水和腐蚀场合。
　　MIDI/USB光电端口服务器通用型、工业型、高可靠、车载型、防水型等加固型机箱结构和封装可供用户选择和使用；所有接口信号及电源接插件、防雷浪涌保护级别可根据不同的封装形式和可靠性级别选择，也可由用户特殊指定定制。输入电源支持宽范围85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及备份冗余电源供电并提供相应的状态报警输出。
　　MIDI/USB光电端口服务器已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。

◆ 支持1路主机口输入，最大1/2/4/8/12/16/20/24/32口MIDI输入/输出。
◆ 支持兼容USB1.1全速标准。
◆ 支持兼容USB2.0高速标准。
◆ 支持USB主口输入，可选多路下游输出口。
◆ 内置自动均衡和重定时功能。
◆ 兼容Windows 2000/XP/7/8/Vista、MacOS、Linux等操作系统。
◆ 可多级级联使用。
◆ 透明支持MIDI V1.0和GM MIDI 乐器数字接口信号。
◆ 兼容支持MIDI IN/OUT/Thru信号。
◆ 支持最大速率1Mbps(31.25Kbps典型)。
◆ 零延迟自动切换和底层转换技术。
◆ 透明支持任意MIDI乐器数字接口数据帧格式。
◆ USB和MIDI同时支持电缆接口和单、多模或塑料光纤接口。
◆ 传输距离最大多模最大0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) 。
◆ ST、FC、SC、LC、E2000可选(尾纤可选)。
◆ 兼容Windows 2000/XP/7/8/Vista、MacOS、Linux等操作系统。
◆ 可多级级联使用。
◆ 全表面贴装技术。
◆ 通用型封装性价比高、质量稳定。
◆ 防雷型封装适合多雷电、重浪涌、强电磁干扰等环境使用。
◆ 工业型封装采用宽范围温度电压、加固型机箱和连接器、无风扇、多端口隔离，工作于工业恶劣环境。
◆ 高可靠性型/车载型封装采用高可靠坚固连接器、高IP等级，可防尘、防水、抗酸碱盐雾腐蚀、抗振动。
◆ 防水型封装性采用IP67/68等高等级防水设计，可在高湿度、雨淋、水下和腐蚀场合使用。
◆ 支持用户定制及OEM方式。
◆ 壁挂式、导轨式、插卡式、机架式。


江苏新创MIDI/USB光电端口服务器订货型号命名标准：

FTR-USB/MIDIcX-I-P-2K/5K-A/R/B-BCXY/DCXY/CCXY/RCX--P

FTR-USB/MIDIcX：MIDI/USB光电端口服务器；

USB：表示USB接口种类及路数；
USB：表示USB1.1/2.0；

MIDIcX：表示MIDI路数及方向；
MIDI：表示MIDI；
c：表示双向；
X：表示1～32路；

I：表示内置数字隔离器；

P：表示内置5KA/10KA浪涌保护器；

2K5/5K：表示最大隔离电压2500/5000Vrms；
A： 表示独立供电型；
R： 表示冗余供电型；
B： 表示总线供电型；

BCXY/DCXY/CCXY/RCX：表示机箱结构尺寸类型；
BCXY：表示机箱结构为C型壁挂式机箱尺寸类型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示机箱结构为C型导轨式机箱尺寸类型；
DC01：DC01导轨； DC02：DC02导轨； DC11：DC11导轨；
DC12：DC12导轨； DC21：DC21导轨； DC22：DC22导轨；
DC31：DC31导轨； DC32：DC32导轨； DC41：DC41导轨；
DC42：DC42导轨； DC61：DC61导轨； DC62：DC62导轨；
DC81：DC81导轨； DC82：DC82导轨；

CCXY：表示机箱结构为C型插卡式机箱尺寸类型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示机箱结构为C型机架式机箱尺寸类型；
RC1：RC1机架； RC2：RC2机架； RC3：RC3机架；
RC4：RC4机架； RC6：RC6机架； RC8：RC8机架；

P：表示封装形式；
G：表示通用型封装； P：表示防雷型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；
