CoaXPress相机成像视觉系统冗余备份型光端机是江苏新创自主研发创新，专门为1/2/4/8/12/16路CoaXPress图像、及控制数据开关量等接口信号在单模、多模或塑料光纤上远距离、无失真点对点1+1冗余备份分布传输而设计。采用主备双纤1+1保护工作方式，产品采用新创光纤故障智能检测和报警技术，当主纤发生故障时，能够自动切换到备用光纤工作，从而实现了高可靠的冗余备份传输；当主纤故障切除时，光端机立刻自动恢复到主纤工作模式。由于采用高可靠主备双纤1+1冗余保护，因此特别适合在高可靠或环境苛刻的光纤通信系统中使用。
　　CoaXPress相机成像视觉系统冗余备份型光端机将各种工业高速分辨率相机及成像系统、高速运动机器视觉控制、采集与处理、高清晰天文望远镜、隧道扫描镜、超声波多普勒仪、CT/核磁共振、高灵敏度PIV专用相机、高光谱和多光谱相机、工业面阵和线阵相机、荧光/磷光/压敏涂料/温敏涂料/光化学感应等各种寿命成像相机和图像系统、超高速光电分幅相机、立体相机、高灵明度CCD相机、全景相机、光场相机、X射线或伽玛射线成像探伤和检测系统或任何视频源输出的CoaXPress高清图像信号长距离传输到远方图像帧采集设备、机器视觉控制系统、影像分析处理、图像采集记录或监控监视中心。自动支持和兼容任意CoaXPress V1.1 相机标准，单通道下行支持速率1.25/2.5/3.125/5/6.25/25Gbps(CXP-1/2/3/5/6/4 X CXP-6)，上行20.83Mbps，1/2/4通道最大带宽可达25Gbps。内置电缆自动均衡器功能，最大距离1.25Gbps可达135米，6.25Gbps可达45米， 支持嵌入式触发和控制数据透明传输， 支持图像、触发控制数据、电源共缆传输，单根电缆最大可传输13W功率。内置电缆自动均衡器，因此大大降低及保证了分配输出的波形失真和数字信号抖动的要求，提高了输入输出信号质量。
　　CoaXPress相机成像视觉系统冗余备份型光端机提供可选的高速TTL、差分等等光电触发、开关量、快门控制输入及各种监测输出指信号、 RS-232/485/422/曼彻斯特码//CAN/Profibus/Lonworks等多种数据接口或现场总线接口，可以方便前端的相机、成像系统或摄像机云台、雨刷、加热器、控制报警信号、红外补光和帧控制器、控制键盘、硬盘录像机、存储设备及图像视频软件控制系统以及光纤两端的数据采集设备、现场自动化控制设备、远端遥控、遥测、遥信设备等进行互连通信或控制。
　　CoaXPress相机成像视觉系统冗余备份型光端机提供可选的有源无源I/O、继电器控制触点、按钮等的输入、输出开关量信号接口，使得远端控制、开关设备、报警传输连接十分简单和方便。IO开关量输入支持各种有源或无源数字IO/开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号；IO开关量输出支持有源或无源数字IO/开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
　　CoaXPress相机成像视觉系统冗余备份型光端机提供可选的基于RS-232/485串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
　　CoaXPress相机成像视觉系统冗余备份型光端机支持的光纤接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤或双纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块，支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模0～2公里；单模0～120公里，塑料光纤0～200米。
　　CoaXPress相机成像视觉系统冗余备份型光端机可根据用户的应用场合和需求不同而特殊设计，产品可分为通通用型、工业型、高可靠、车载型、防水型等等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。
　　CoaXPress相机成像视觉系统冗余备份型光端机通用型封装性价比高，满足大多数应用场合，性能质量稳定。
　　CoaXPress相机成像视觉系统冗余备份型光端机防雷型封装适合野外和多雷电区域使用，特别针对雷击浪涌损害而设计。信号接口和输入电源内置了各种专业的防雷和浪涌保护器，采用两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了各种电信号接口、电源免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。先进的防雷保护器件老化自动断开、告警指示或遥信功能，避免器件实效引起火灾，提高了安全性能。各接口防雷和浪涌保护器内置，用户无需再外接额外使用，节省了外接防雷器的线缆连接，简化了工程施工，降低了用户防雷投资并节约了空间和安装尺寸，提高了设备的可靠性。
　　CoaXPress相机成像视觉系统冗余备份型光端机工业型封装采用全工业级宽温度范围及标准的电磁兼容设计，采用工业加固型机箱及工业连接器，具有良好的无风扇散热设计，宽范围电源输入电压，同时支持多端口电气隔离设计，因此性能优越，耐高温、严寒，可以有效的防止强电磁波辐射干扰，通信质量稳定、可靠。
　　CoaXPress相机成像视觉系统冗余备份型光端机高可靠/车载型封装是为了满足用户更加严酷恶劣的特殊应用环境、更高性能级别和稳定性要求而设计制造。不但采用多级粗细防雷抗浪涌保护、加固型机箱、良好的无风扇散热、宽范围电源输入电压、更宽温度范围、标准的电磁兼容和多端口电气隔离等等各种高可靠性设计，而且还特别采用坚固的接插件、各种特殊的针对性加强设计和高级别IP封装等级，因此可防尘、防水、抗酸碱盐雾腐蚀、抗高加速度的振动。高可靠型产品不但能够长期在高温、高寒、高海拔等野外环境和长期车载、颠簸、剧烈振动等场合应用，也可在高粉尘、高湿度、高腐蚀、强电磁干扰等易燃易爆等危险和严酷环境中稳定可靠运行。

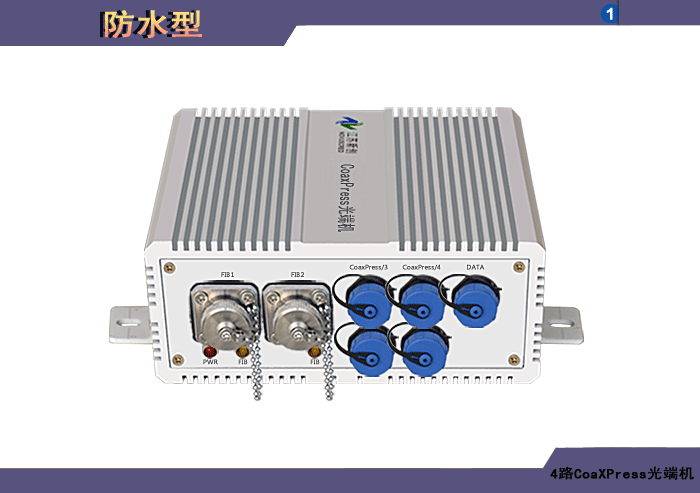

　　CoaXPress相机成像视觉系统冗余备份型光端机防水型封装采用IP67/68等高等级防水机箱、防水接插件和连接线缆，使用相应的高性能防水密封、无浸润和抗腐蚀技术，可以使得产品长期工作在高湿度、雨淋、风雪灾难、水下作业、航海、海底钻探和井下救灾等需要高IP等级密封防水和腐蚀场合。
　　CoaXPress相机成像视觉系统冗余备份型光端机通用型、工业型、高可靠、车载型、防水型等加固型机箱结构和封装可供用户选择和使用；所有接口信号及电源接插件、防雷浪涌保护级别可根据不同的封装形式和可靠性级别选择，也可由用户特殊指定定制。输入电源支持宽范围85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及备份冗余电源供电并提供相应的状态报警输出。支持POC同轴共缆方式供电，最大功率可达13W。
　　CoaXPress相机成像视觉系统冗余备份型光端机已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。

◆ 支持冗余备份型连接方式。
◆ 可支持最大1/2/4/8路CoaXPress相机成像视觉系统图像、控制数据、IO开关量并行传输。
◆ CoaXPress支持输入环路和接收分配输出。
◆ 兼容和支持CoaXPress V1.1 标准。
◆ 单通道下行支持速率1.25/2.5/3.125/5/6.25/25Gbps(CXP-1/2/3/5/6/4 X CXP-6)，上行20.83Mbps。
◆ 最大带宽可达25Gbps。
◆ 内置电缆自动均衡器功能，最大距离1.25Gbps可达135米，6.25Gbps可达45米。
◆ 支持嵌入式触发和控制数据透明传输。
◆ 透明支持提供可选的高速电触发、开关量、快门控制输入及各种监测输出指信号
◆ 支持图像、触发控制数据、电源共缆传输，单根电缆最大可传输13W功率。
◆ 支持各种有源无源报警、IO开关量信号
◆ 千兆光纤传输技术，大容量，易升级
◆ 光纤WDM、CWDM、DWDM技术
◆ 单、多模或塑料光纤传输
◆ 无需软件设置，支持即插即用功能，支持热插拔
◆ 全表面贴装技术
◆ 通用型封装性价比高、质量稳定
◆ 防雷型封装适合多雷电、重浪涌、强电磁干扰等环境使用
◆ 工业型封装采用宽范围温度电压、加固型机箱和连接器、无风扇、多端口隔离，工作于工业恶劣环境
◆ 高可靠性型/车载型封装采用高可靠坚固连接器、高IP等级，可防尘、防水、抗酸碱盐雾腐蚀、抗振动
◆ 防水型封装性采用IP67/68等高等级防水设计，可在高湿度、雨淋、水下和腐蚀场合使用
◆ 支持用户定制及OEM方式
◆ 壁挂式、导轨式、插卡式、机架式


江苏新创CoaXPress光端机订货型号命名标准：

FTRR-CoaXPress1/2/3/5/6/4X6abcX-BCXY/DCXY/CCXY/RCX-S/M/PX-P

FTRR：冗余备份型光端机；
FTR：表示发射光端机；
FRR：表示接收光端机；

CoaXPress1/2/3/5/6/4X6abcX：CoaXPress类型、方向及路数；
CoaXPress1：表示CoaXPress 1.25Gbps标准(CXP-1)；
CoaXPress2：表示CoaXPress 2.5Gbps标准(CXP-2)；
CoaXPress3：表示CoaXPress 3.125Gbps标准(CXP-3)；
CoaXPress5：表示CoaXPress 5Gbps标准(CXP-5)；
CoaXPress6：表示CoaXPress 6.25Gbps标准(CXP-6)；
CoaXPress4X6：表示CoaXPress 25Gbps标准(4 X CXP-6)；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；

DATAabcX：表示数据方向及路数；

S/M/PX：表示单模/多模光纤/塑料光纤及使用光纤数量；
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；

BCXY/DCXY/CCXY/RCX：表示机箱结构尺寸类型；
BCXY：表示机箱结构为C型壁挂式机箱尺寸类型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示机箱结构为C型导轨式机箱尺寸类型；
DC01：DC01导轨； DC02：DC02导轨； DC11：DC11导轨；
DC12：DC12导轨； DC21：DC21导轨； DC22：DC22导轨；
DC31：DC31导轨； DC32：DC32导轨； DC41：DC41导轨；
DC42：DC42导轨； DC61：DC61导轨； DC62：DC62导轨；
DC81：DC81导轨； DC82：DC82导轨；

CCXY：表示机箱结构为C型插卡式机箱尺寸类型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示机箱结构为C型机架式机箱尺寸类型；
RC1：RC1机架； RC2：RC2机架； RC3：RC3机架；
RC4：RC4机架； RC6：RC6机架； RC8：RC8机架；

P：表示封装形式；
G：表示通用型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；
