CoaXPress相机成像视觉系统光电转换线采用高度集成微型光电转换线缆设计，用户几乎不需任何外围电路就可以将高清CoaXPress图像、及控制数据开关量等接口信号通过单模/多模/塑料光纤长距离传输而设计。CoaXPress相机成像视觉系统光纤收发模块将各种工业高速分辨率相机及成像系统、高速运动机器视觉控制、采集与处理、高清晰天文望远镜、隧道扫描镜、超声波多普勒仪、CT/核磁共振、高灵敏度PIV专用相机、高光谱和多光谱相机、工业面阵和线阵相机、荧光/磷光/压敏涂料/温敏涂料/光化学感应等各种寿命成像相机和图像系统、超高速光电分幅相机、立体相机、高灵明度CCD相机、全景相机、光场相机、X射线或伽玛射线成像探伤和检测系统或任何视频源输出的CoaXPress高清图像信号长距离传输到远方图像帧采集设备、机器视觉控制系统、影像分析处理、图像采集记录或监控监视中心。自动支持和兼容任意CoaXPress V1.1 相机标准，单通道下行支持速率1.25/2.5/3.125/5/6.25/25Gbps(CXP-1/2/3/5/6/4 X CXP-6)，上行20.83Mbps，1/2/4通道最大带宽可达25Gbps。内置电缆自动均衡器功能，最大距离1.25Gbps可达135米，6.25Gbps可达45米， 支持嵌入式触发和控制数据透明传输， 支持图像、触发控制数据共缆传输。内置电缆自动均衡器，因此大大降低及保证了分配输出的波形失真和数字信号抖动的要求，提高了输入输出信号质量。
        CoaXPress相机成像视觉系统光电转换线支持单模、多模单纤，光接口ST、FC、SC、LC可选，尾纤长度可由用户指定。光电转换线支持各种不同的距离，多模最大0～300米；单模0～100公里，光电转换线发射波长支持850nm、1310或1550nm波长。光电转换线激光器支持FP、DFB或VSCEL，探测器可支持普通PIN或高灵敏度APD。
        CoaXPress相机成像视觉系统光电转换线提供电缆线到光纤的光电转换线缆型封装。
        CoaXPress相机成像视觉系统光电转换线提供DC 5.5/2.1mm圆孔母座或Type-C母座电源供电输入。
        CoaXPress相机成像视觉系统光电转换线供信号输入输出、光纤链路失效、电源等状态指示灯管脚方便用户维护和故障判断。
        CoaXPress相机成像视觉系统光电转换线可根据用户的应用场合和需求不同而特殊设计，可分为商业级、工业级等可靠性级别。


◆ 支持点对点连接方式。
◆ 可支持最大1路CoaXPress相机成像视觉系统图像、控制数据、IO开关量并行传输。
◆ 兼容和支持CoaXPress V1.1 标准。
◆ 单通道下行支持速率1.25/2.5/3.125/5/6.25/25Gbps(CXP-1/2/3/5/6/4 X CXP-6)，上行20.83Mbps。
◆ 最大带宽可达25Gbps。
◆ 内置电缆自动均衡器功能，最大距离1.25Gbps可达135米，6.25Gbps可达45米。
◆ 支持嵌入式触发和控制数据透明传输。
◆ 透明支持提供可选的高速电触发、开关量、快门控制输入及各种监测输出指信号
◆ 支持图像、触发控制数据共缆传输。
◆ 支持单模、多模和塑料光纤。
◆ 传输距离最大，多模最大0～300米；单模0～100公里。
◆ 发射波长1310～1610nm(单模) ，850/1310nm(多模)。
◆ 光电转换线激光器支持FP、DFB或VSCEL。
◆ 光电转换线探测器可支持普通PIN或高灵敏度APD。

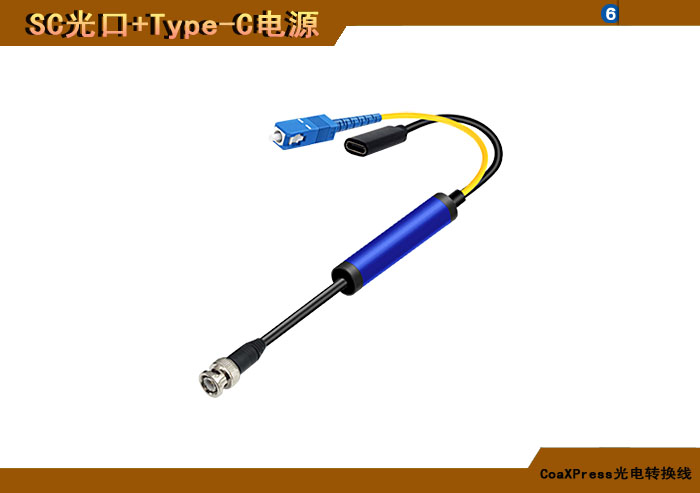

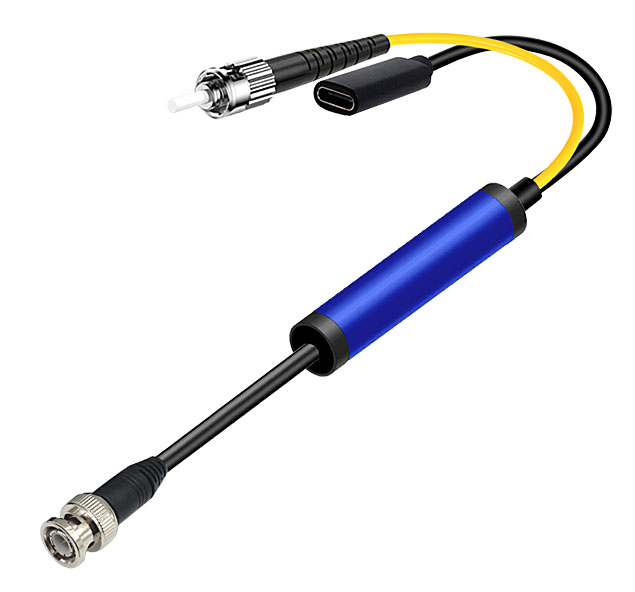

◆ ST、FC、SC、LC可选(尾纤长度可选)。
◆ 电缆线到光纤的光电转换线缆型封装。
◆ DC 5.5/2.1mm圆孔母座或Type-C母座电源供电输入。
◆ 提供信号输入输出、光纤链路失效等状态指示。
◆ 支持商业级、工业级等可靠性级别。


江苏新创CoaXPress相机成像视觉系统光电转换线订货型号命名标准：

FLT/R-CoaXPress-XXD-YYYW-S/M-1-LC/FC/SC/ST-C/I/M-R/T

FLT/R-CoaXPress：CoaXPress相机成像视觉系统光电转换线；
FLT：表示CoaXPress相机成像视觉系统发射光电转换线；
FLR：表示CoaXPress相机成像视觉系统接收光电转换线；

XXD：表示距离；

YYW：表示长激光器发射波长；

M/S-1：表示光纤种类及光纤数量；
M：表示多模； S：表示单模；
1：表示单纤；

LC/FC/SC/ST：表示光纤接口；
LC：表示LC光纤接口 FC：表示FC光纤接口； SC：表示SC光纤接口；
ST：表示ST光纤接口；

C/I/M：表示工作温度范围；
C：表示-20～+70℃商业级；I：表示-40～+85℃工业级；

R/T：表示外置电源适配器电源输入接口；
R：DC 5.5/2.1mm圆孔电源母座；T： Type-C母座；
