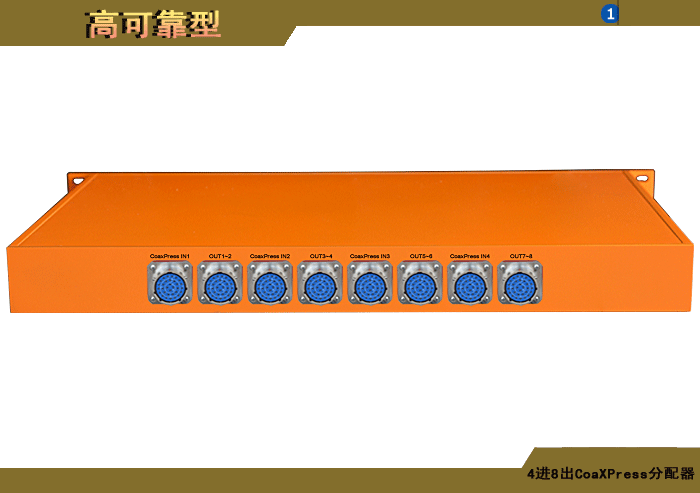

◆ CoaXPress图像 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
接口数量 |
1/2/4/8路输入/输出 |
物理接口 |
BNC座(IEC 61169-8/ annex A)/DIN 1.0/2.3连接器(IEC 61169-8 )/可定制 |
BNC座(IEC 61169-8/ annex A)/DIN 1.0/2.3连接器(IEC 61169-8 )/可定制 |
BNC座(IEC 61169-8/ annex A)/DIN 1.0/2.3连接器(IEC 61169-8 )/矩形/防水连接器/可定制 |
防水连接器/可定制 |
支持和兼容标准 |
CoaXPress V1.1 |
输入/输出阻抗 |
75Ω非平衡接口 |
输入/输出电压 |
典型峰-峰值600mVр-р,450~7000Mvp-p |
耦合方式 |
交流耦合 |
单通道最大下行速率 |
1.25/2.5/3.125/5/6.25/25Gbps(CXP-1/2/3/5/6/4 X CXP-6) |
单通道最大上行速率 |
20.83Mbps |
最大通道数 |
1/2/4等等 |
最大带宽 |
25Gbps(4 X CXP-6) |
影像/触发或控制数据编码 |
8BB/10B |
返回损耗 |
≤ -15dB @ 5MHz~1GHz/-10dB @1GHZ~1.5GHz/-7dB @1.5GHZ~3.2GHz |
最大抖动 |
≤ 0.3UI@1.25Gbps, 0~135m BELDEN 1694A,-22dB Attenuation@0.625Gbps
≤ 0.3UI@2.5Gbps, 0~115m BELDEN 1694A,-27.2dB Attenuation@1.25Gbps
≤ 0.3UI@3.125Gbps, 0~105m BELDEN 1694A,-28.1dB Attenuation@1.5625Gbps
≤ 0.3UI@5Gbps, 0~65m BELDEN 1694A,-22.6dB Attenuation@2.5Gbps
≤ 0.35UI@6.25Gbps, 0~45m BELDEN 1694A,-17.8dB Attenuation@3.125Gbps |
均衡方式 |
自动均衡 |
均衡/最大距离 |
≤ 115 meters of Belden 1694A at 2.5 Gbps
≤ 105 meters of Belden 1694A at 1.25 Gbps
≤ 65 meters of Belden 1694A at 1.25 Gbps
≤ 45 meters of Belden 1694A at 1.25 Gbps |
嵌入触发/控制数据 |
透明支持 |
共缆传输 |
支持图像、触发控制数据、电源共缆传输 |
◆电源输入/供电方式 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
物理接口 |
通用电源插座/端子/可定制 |
通用电源插座/端子/工业连接器/可定制 |
工业/D型/矩形/防水连接器/可定制 |
防水连接器/可定制 |
220V/110V(85~265V)交直流 |
支持 |
支持 |
支持 |
支持 |
-48V (36~72V) 直流 |
支持 |
支持 |
支持 |
支持 |
24V(18~36V) 交直流 |
支持 |
支持 |
支持 |
支持 |
28V(18~36V) 交直流 |
支持 |
支持 |
支持 |
支持 |
12V(9~18V) 交直流 |
支持 |
支持 |
支持 |
支持 |
+5V |
支持 |
支持 |
支持 |
支持 |
◆防雷浪涌保护/电气 隔离/电磁兼容/安全认证/环境限制规范 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
防雷浪涌保护级别及防区 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
多端口电气隔离 |
非隔离/可定制 |
非/部分/全部隔离/可定制 |
非/部分/全部隔离/可定制 |
非/部分/全部隔离/可定制 |
电磁兼容和传导辐射规范 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
电气安全认证规范 |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
环境污染限制规范 |
ROHS/可定制 |
ROHS/可定制 |
ROHS/可定制 |
ROHS/可定制 |
◆可靠性试验及性能 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
三防漆保护 |
可定制 |
可定制 |
可定制 |
可定制 |
酸碱盐雾试验 |
可定制 |
可定制 |
可定制 |
可定制 |
沙尘试验 |
可定制 |
可定制 |
可定制 |
可定制 |
喷淋及浸润试验 |
可定制 |
可定制 |
可定制 |
可定制 |
振动/冲击试验 |
可定制 |
可定制 |
可定制 |
可定制 |
外壳加固与保护 |
非加固 |
加固 |
加固 |
加固 |
防护等级 |
IP30 |
IP30/65/可定制 |
IP30/65/67/68/可定制 |
IP67/68/可定制 |
◆工作环境 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
工作温度 |
-30℃~+70℃/可定制 |
-40℃~+85℃/可定制 |
-40℃~+85℃/可定制 |
-40℃~+85℃/可定制 |
湿度 |
0~95%不结凝 |
0~95%不结凝 |
0~95%不结凝 |
0~95%不结凝 |
◆外形尺寸 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
壁挂式 /导轨式 |
BC11/DC11
BC12/DC12 |
48X32X106
48X57X106 |
56X40X106
56X65X106 |
56X40X106
56X65X106 |
63X75X106 |
BC21/DC21
BC22/DC22 |
92X32X106
92X57X106 |
100X40X106
100X65X106 |
100X40X106
100X65X106 |
105X75X106 |
BC31/DC31
BC32/DC32 |
135X32X106
135X57X106 |
143X40X106
143X65X106 |
143X40X106
143X65X106 |
150X75X106 |
BC41/DC41
BC42/DC42 |
180X32X106
180X57X106 |
188X40X106
188X65X106 |
188X40X106
188X65X106 |
195X75X106 |
BC61/DC61
BC62/DC62 |
268X32X106
268X57X106 |
276X40X106
276X65X106 |
276X40X106
276X65X106 |
283X75X106 |
BC81/DC81
BC82/DC82 |
356X32X106
356X57X106 |
364X40X106
364X65X106 |
364X40X106
364X65X106 |
371X75X106 |
插卡式 |
CC11
CC12 |
48X32X106
48X57X106 |
56X40X106
56X65X106 |
56X40X106
56X65X106 |
63X75X106 |
CC21
CC22 |
92X32X106
92X57X106 |
100X40X106
100X65X106 |
100X40X106
100X65X106 |
105X75X106 |
CC31
CC32 |
135X32X106
135X57X106 |
143X40X106
143X65X106 |
143X40X106
143X65X106 |
150X75X106 |
CC41
CC42 |
180X32X106
180X57X106 |
188X40X106
188X65X106 |
188X40X106
188X65X106 |
195X75X106 |
CC61
CC62 |
268X32X106
268X57X106 |
276X40X106
276X65X106 |
276X40X106
276X65X106 |
283X75X106 |
CC81
CC82 |
356X32X106
356X57X106 |
364X40X106
364X65X106 |
364X40X106
364X65X106 |
371X75X106 |
机架式 |
RC1 |
483X44X300 |
483X44X300 |
483X44X300 |
483X44X300 |
RC2 |
483X88X300 |
483X88X300 |
483X88X300 |
483X88X300 |
RC3 |
483X132X300 |
483X132X300 |
483X132X300 |
483X132X300 |
RC4 |
483X176X300 |
483X176X300 |
483X176X300 |
483X176X300 |
