CameraLink有源光缆AOC/光纤导线采用高度集成微型的有源光缆AOC/光纤导线或模块化开放式光纤接口远距离互联设计,将超高速工业相机、高速图像帧捕捉器、机器视觉及运动控制系统、高清晰度摄像机、计算机图像视觉采集系统、工业自动化制造过程监控系统、体育运动分析设备、平板显示器测试系统、铁轨及路面检测设备被、交通流量监测仪器、3D动漫动画合成与制作、医学CT或核磁共振影像系统或任何视频源输出的CameraLink信号长距离传输到远端,从而突破了CameraLink只能用短距离电缆传输的限制,大大延伸了CameraLink的应用范围和连接距离,使得CameraLink广域传播、发布和共享成为可能。支持CameraLink V2.0标准,支持Base/Medium/Full等各种分辨率下的高清数字影像,最大85/125MHz像素时钟,带宽可达10Gbps。CameraLink接口内置自动均衡和时钟重定时功能,使得画面清晰稳定,无任何细小抖动。由于采用光纤设计及接口多重防雷浪涌保护设计,因此用户设备的CameraLink信号不但能够通过光纤进行远距离传输,而且可以有效的抑制雷电、浪涌信号、静电冲击和强电磁波辐射干扰,而且可实现设备之间的电气隔离。

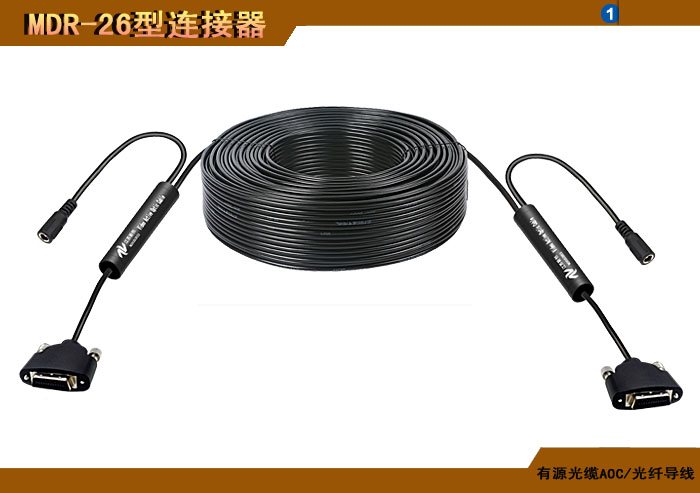

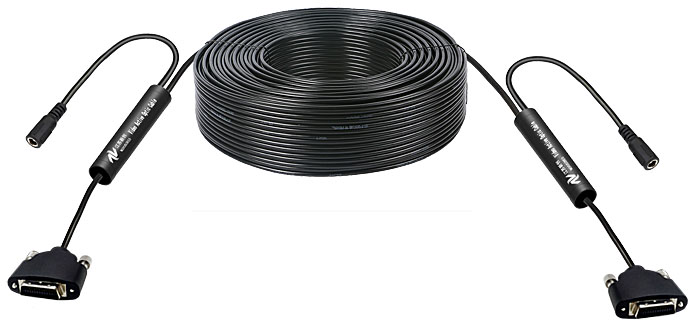

CameraLink有源光缆AOC/光纤导线电接口采用多种连接器,便于在各种场合使用。通用MDR-26连接器型封装,可直接与设备的连接器直接相连。标准的D型或矩形连接器插头,直接插入用户设备面板上的D型或矩形连接器插座中完成光电转换功能,并且出现故障时用户可随意拔出有源光缆进行替换;SFP可插拔接口便于用户简化设计和维修,通过统一标准的SFP可插拔接口,有源光缆的电口可直接插入用户设备完成光电转换,并且出现故障时用户可随意拔出有源光缆进行替换;标准的M系列工业连接器插头,直接插入用户设备面板上的M系列工业连接器插座中完成光电转换功能,并且出现故障时用户可随意拔出有源光缆进行替换;防水连接器型封装,防水型用于野外、水下等高湿度环境中完成光电转换功能,并且出现故障时用户可随意拔出有源光缆进行替换。
CameraLink有源光缆AOC/光纤导线通过集成的有源光缆AOC/光纤导线设计,可以直接替代电缆连接,光缆距离可由用户指定;光接口也可采用开放式标准的ST、FC、SC、LC、E2000、防水型等等各种特殊可定制的光纤接口,便于用户与现有的光纤路由连接。有源光缆或光纤接口支持单模、多模或塑料光纤,通信距离多模最大0~200米;单模0~80公里,塑料光纤0~20米;发射波长1310~1610nm(单模) ,850~1610nm(多模),650~1310nm(塑料光纤)。
CameraLink有源光缆AOC/光纤导线信号输入输出、光纤链路失效、电源等状态指示灯管脚方便用户维护和故障判断。
CameraLink有源光缆AOC/光纤导线支持5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)直流电源输入设计,也可通过有源光缆中电缆混合的方式远距离供电。
CameraLink有源光缆AOC/光纤导线可根据用户的应用场合和需求不同而特殊设计,可分为商业级、工业级等可靠性级别。
◆ 支持点对点连接方式。
◆ 支持CameraLink、控制数据、IO开关量并行传输。
◆ 兼容支持CameraLink V2.0标准。
◆ Base/Medium/Full工作模式。
◆ 最大85/125MHz像素时钟,带宽可达10Gbps。
◆ 内置自动均衡和重定时功能,画面清晰稳定。
◆ 电接口支持MDR-26型接器。
◆ 电接口支持D型或矩形连接器。
◆ 电接口支持SFP可插拔连接器。
◆ 电接口支持M系列工业连接器。
◆ 电接口支持防水连接器型封装。
◆ 有源光缆或开放式ST、FC、SC、LC、E2000、防水型等特殊光纤接口。
◆ 支持单模、多模和塑料光纤。
◆ 传输距离最大多模200米、单模80公里和塑料光纤20米。
◆ 发射波长1310~1610nm(单模) ,850~1610nm(多模),650~1310nm(塑料光纤)。
◆ 提供信号输入输出、光纤链路失效等状态指示。
◆ 5/12/24/48VDC直流电源输入,支持电缆混合远距离供电。
◆ 支持商业级、工业级等可靠性级别。
◆ CameraLink |
接口数量 |
1路 |
接口标准 |
CameraLink V2.0 |
工作模式 |
Base/Medium/Full |
数位宽度 |
24/48/64bit |
最大像素时钟 |
85/125MHz |
最大带宽 |
10Gbps |
◆有源光缆/光纤接口 |
物理接口 |
有源光缆或光纤FC/SC/ST/LC/E2000/防水型/可定制 |
光纤种类 |
单模(9/125um)或多模(50/62.5/125um)或塑料光纤 |
光纤连接端面 |
PC/APC/UPC |
光纤数量 |
单纤 |
光发射波长 |
1310~1610nm(单模) ,850~1610nm(多模),650~1310nm(塑料光纤) |
传输距离 |
多模:0~200米;单模:0~10/20/40/80公里;塑料: 0~20米 |
最大光功率动态范围 |
15/20/25/32dB |
◆电源输入/供电方式 |
5V、12V(9~18V) 、24V(18~36V)、48V(36~72V)接线端子输入或混合电缆远距离供电 |
◆封装形式 |
MDR-26连接器型 |
D型或矩形连接器型 |
SFP可插拔连接器型 |
M系列工业连接器型 |
防水连接器型 |
◆工作环境 |
商业级 |
工业级 |
工作温度 |
-20℃~+65℃ |
-40℃~+85℃ |
湿度 |
0~95%不结凝 |
0~95%不结凝 |
◆外形尺寸(mm)(仅供参考) |
CameraLink(MDR-26连接器型) |
根据实际接插件确定尺寸 |
CameraLink(D矩形连接器型) |
根据实际接插件确定尺寸 |
CameraLink(SFP可插拔连接器型) |
根据实际接插件确定尺寸 |
CameraLink(M工业连接器型) |
根据实际接插件确定尺寸 |
CameraLink(防水连接器型) |
根据实际接插件确定尺寸 |

江苏新创CameraLink有源光缆AOC/光纤导线订货型号命名标准:
AOCTR-CameraLinka1-B/M/F-S/M/P-DX-R/D/P/MX/W/M-C/I/M
AOCTR-CameraLinka1-B/M/F-S/M/PX-15/20/25/32-F/T/S/L/E/W/M-C/P-P/A/U-R/D/P/MX/W/M-C/I/M
AOCTR:有源光缆/光纤接口收发模块;
AOCT:表示有源光缆/光纤接口发射光纤模块;
AOCR:表示有源光缆/光纤接口接收光纤模块;
CameraLinka1:CameraLink方向及路数;
CameraLink:表示CameraLink;
a:表示正向;
1:表示路数,1路;
B/M/F:工作模式;
B:表示Base模式; M:表示Medium模式; F:表示Full模式;
S/M/P:表示有源光缆内封装的光纤种类;
DX:有源光缆定制距离,X为距离,单位米;
S/M/PX:表示光纤接口支持的光纤种类及数量;
S:单模; M:多模; P:塑料光纤;
X:表示多纤,最大8纤;
15/20/25/32:表示允许的光链路最大损耗;
15:表示15dB; 20:表示20dB; 25:表示25dB; 32:表示32dB;
F/T/S/L/E/W/M:表示光接口类型;
F:表示FC接口; T:表示ST接口; S:表示SC接口; L:表示LC接口; E:表示E2000接口;
W:表示防水型接口;
C/P:表示光纤出纤形式;
C:光纤插座非尾纤 P:表示尾纤型;
P/A/U:表示光纤端面类型;
P:表示PC接口; A:表示APC接口; U:表示UPC接口;
R/D/P/MX/W/M:表示电接口连接方式;
R:MDR-26连接器型封装;
D:D矩形连接器型封装;
P:SFP可插拔连接器型封装;
MX:M系列工业连接器型封装;
W:防水连接器型封装;
C/I/M:表示模块可靠性级别;
C:商业级; I:工业级;
