10G SFP+ AOC有源光缆典型产品
10G SFP+ AOC有源光缆 |
|
10G SFP+ AOC有源光缆 |
型 号 |
最大速率 |
长度 |
光器件 |
有源 |
温度(°C) |
手册 |
AOCTR-10G-1M-P-S-C/CG |
11.3G |
1m |
VCSEL/PIN |
有源 |
0~70 |
选型手册下载 |
AOCTR-10G-2M-P-S-C/CG |
11.3G |
2m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-3M-P-S-C/CG |
11.3G |
3m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-5M-P-S-C/CG |
11.3G |
5m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-10M-P-S-C/CG |
11.3G |
10m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-15M-P-S-C/CG |
11.3G |
15m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-20M-P-S-C/CG |
11.3G |
20m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-25M-P-S-C/CG |
11.3G |
25m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-30M-P-S-C/CG |
11.3G |
30m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-40M-P-S-C/CG |
11.3G |
40m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-70M-P-S-C/CG |
11.3G |
50m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-70M-P-S-C/CG |
11.3G |
70m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-100M-P-S-C/CG |
11.3G |
100m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-120M-P-S-C/CG |
11.3G |
120m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-150M-P-S-C/CG |
11.3G |
150m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-200M-P-S-C/CG |
11.3G |
200m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-230M-P-S-C/CG |
11.3G |
230m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-250M-P-S-C/CG |
11.3G |
250m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-270M-P-S-C/CG |
11.3G |
270m |
VCSEL/PIN |
有源 |
0~70 |
AOCTR-10G-300M-P-S-C/CG |
11.3G |
300m |
VCSEL/PIN |
有源 |
0~70 |

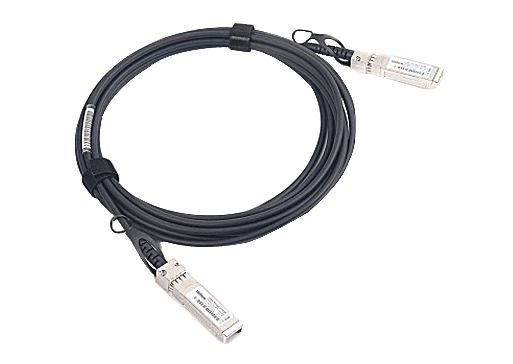

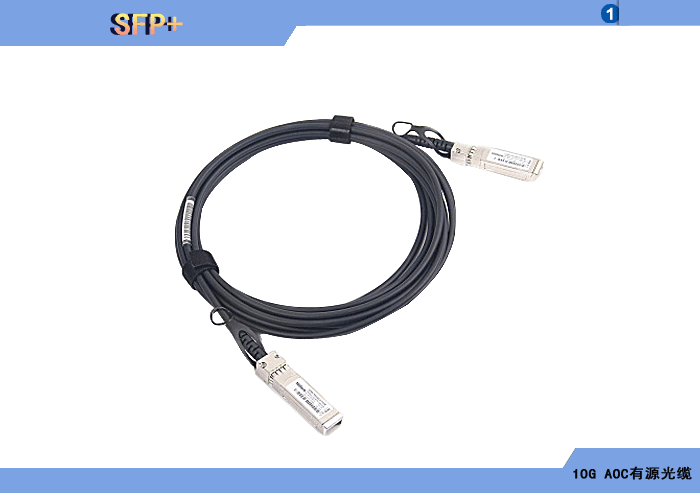

10G SFP+ AOC有源光缆是江苏新创自主研发创新,专门为10Gbps高速串行差分电信号在光纤传输而设计。采用标准的SFP+可插拔光纤收发模块封装,支持全双工,多速率工作,最大速率可达11.3Gbps,内置可选的高精度低抖动CDR。激光器支持850nm VSCEL和PIN探测器。距离0~300米。采用低功耗设计,兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472标准,兼容和符合10GBASE 以太网标准,兼容和符合SDH/SONET、STM64/OC192标准, 兼容和符合10G FC标准, 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps),支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s),支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。
10G SFP+ AOC有源光缆可广泛用在设备内部高速背板互联、高速交换机和核心交换机互联及堆叠、SAN/NAS存储网路、光纤通道、大数据服务器和云计算中心、PCIe板卡、高速数字矩阵、高速数据测试和交叉互联等各种系统中。支持商业级、工业级等可靠性级别。
◆ 可插拔SFP+收发模块封装,可直接插入标准的SFP+座中。
◆ 支持全双工,多速率工作,最大速率可达11.3Gbps。
◆ 850nm波长。
◆ 激光器支持支持VCSEL。
◆ 探测器支持普通PIN。
◆ 支持单模或多模双纤,距离0~300米人与可选。
◆ 兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472标准。
◆ 兼容和符合10GBASE以太网标准。
◆ 兼容和符合SDH/SONET、STM64/OC192标准。
◆ 兼容和符合10G FC标准。
◆ 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps)。
◆ 支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s)。
◆ 支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。
◆ 低功耗设计,端口直接供电,无需外部供电。
◆ 支持商业级、工业级等可靠性级别。
◆10G SFP+ AOC有源光缆 |
兼容标准 |
10GBASE/SDH/SONET/STM64/OC192/10G FC |
模块封装 |
SFP+可插拔模块 |
速率 |
0.6~11.3Gbps |
传输距离 |
0~300米任意可选 |
光纤类型 |
多模 |
方向 |
全双工 |
发射波长 |
850nm |
激光器类型 |
VSCEL |
探测器类型 |
PIN |
◆电源供电方式 |
端口直接供电,无需外部供电 |
◆封装形式 |
SFP+可插拔 |
◆工作环境 |
商业级 |
工业级 |
工作温度 |
0~+70℃ |
-40℃~+85℃ |
湿度 |
0~95%不结凝 |
0~95%不结凝 |
◆外形尺寸(mm) |
SFP+ |
57.4 X 13.9 X 14 (长X宽X高)(不包括光接口) |
长度 |
0~300米 |
江苏新创10G SFP+ AOC有源光缆订货型号命名标准:
AOCTR/AOCTRC-10G-XXXM-A-S-C/CG/I/IG
AOCTR:表示10G SFP+ AOC有源光缆;
AOCTRC:表示内置CDR 10G SFP+ AOC有源光缆;
10G:表示光模块标称速率;
10G:表示10Gbps;
XXXM:表示光缆长度;
A:表示有源端口直接供电;
S:表示SFP+可插拔模块封装;
C/CG/I/IG:表示工作温度范围及ROHS兼容;
C:表示0~+70℃; CG:表示0~+70℃,ROHS兼容;
I:表示-40~+85℃; IG:表示-40~+85℃,ROHS兼容;
