10G CWDM SFP+光纤收发模块典型产品

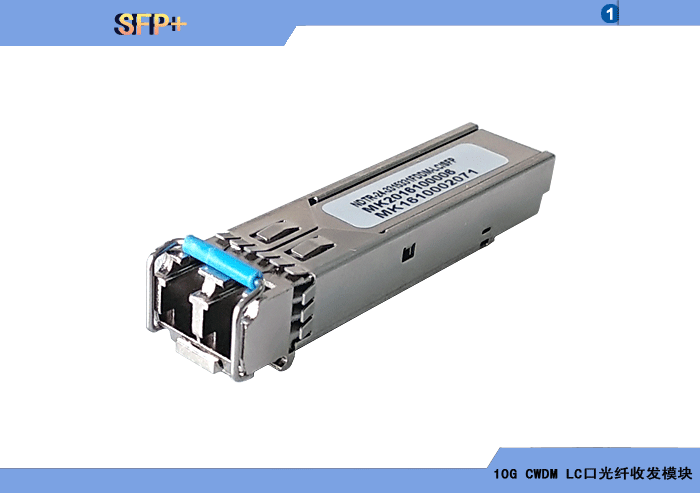

10G CWDM SFP+ LC光接口 |

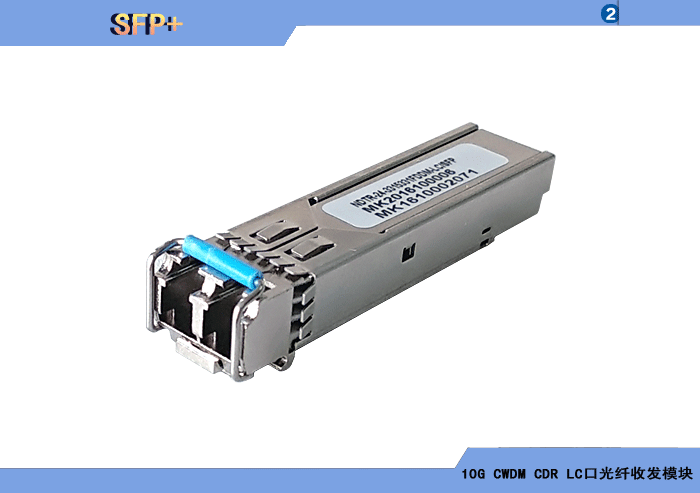

10G CWDM SFP+ CDR LC光接口 |
|
|
10Gbps CWDM SFP+光纤收发模块,LC光接口 |
型 号 |
速率 |
光纤 |
波 长 |
距离 |
光 器 件 |
电平 |
温度(°C) |
手册 |
FMTR-10G20DXXXXC-S2-3V-SLC-C/CG |
10G |
SMF |
18XCWDM |
20KM |
DFB/PIN |
CML |
0~70 |
选型手册下载 |
FMTR-10G40DZZZZC-S2-3V-SLC-C/CG |
10G |
SMF |
18XCWDM |
40KM |
DFB/PIN |
CML |
0~70 |
FMTR-10G40DYYYYC-S2-3V-SLC-C/CG |
10G |
SMF |
8XCWDM |
40KM |
EML/PIN |
CML |
0~70 |
FMTR-10G40DYYYYC-S2-3V-SLC-I/IG |
10G |
SMF |
8XCWDM |
40KM |
EML/PIN |
CML |
-40~85 |
FMTR-10G80DYYYYC-S2-3V-SLC-C/CG |
10G |
SMF |
8XCWDM |
80KM |
EML/APD |
CML |
0~70 |
FMTR-10G80DYYYYC-S2-3V-SLC-I/IG |
10G |
SMF |
8XCWDM |
80KM |
EML/APD |
CML |
-40~85 |
10Gbps CWDM SFP+光纤收发模块,内置CDR,LC光接口 |
型 号 |
速率 |
光纤 |
波 长 |
距离 |
光 器 件 |
电平 |
温度(°C) |
FMTRC-10G40DXXXXC-S2-3V-SLC-C/CG |
10G |
SMF |
18XCWDM |
40KM |
DFB/PIN |
CML |
0~70 |
FMTRC-10G80DYYYYC-S2-3V-SLC-C/CG |
10G |
SMF |
8XCWDM |
80KM |
EML/APD |
CML |
0~70 |
10G CWDM SFP+光纤收发模块是江苏新创自主研发创新,专门为10Gbps高速串行差分电信号在单模光纤传输而设计。采用标准的SFP+可插拔光纤收发模块封装,支持全双工,多速率工作,最大速率可达11.3Gbps,内置可选的高精度低抖动CDR。激光器支持1270~1610 CWDM波长,支持DFB或EML。探测器可支持普通PIN或高灵敏度APD,支持TTL或OC告警输出。支持单模双纤,距离0~10/20/40/70/80公里。光纤收发模块光纤接口支持LC,可选支持尾纤直接输出。采用低功耗设计,光纤收发模块兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472标准,兼容和符合10GBASE-LR/LW/ER/EW以太网标准, 兼容和符合SDH/SONET、STM64/OC192标准, 兼容和符合10G FC标准, 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps),支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s),支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。内置DDM数字诊断和监测管理接口,采用标准的两线I2C通信接口。3.3V供电,支持商业级、工业级封装。
10G CWDM SFP+光纤收发模块已广泛应用在城域主干IP以太网网络及SDH/SONET宽带接入网、基于光纤通道和以太网的SAN/NAS存储网路、大数据服务器和云计算中心、城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶航海运输、海上及水下作业及钻探井平台等等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。
◆ 可插拔SFP+光纤收发模块封装。
◆ 支持全双工,多速率工作,最大速率可达11.3Gbps。
◆ 内置可选的高精度低抖动CDR。
◆ 1270~1610 CWDM波长。
◆ 激光器支持支持DFB、EML。
◆ 探测器支持普通PIN或高灵敏度APD。
◆ 支持TTL或OC告警输出。
◆ 支持单模双纤,距离0~10/20/40/70/80公里。
◆ 光纤接口支持LC,可选支持尾纤直接输出。
◆ 兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472标准。
◆ 内置DDM数字诊断和监测管理接口,采用标准的两线I2C通信接口。
◆ 兼容和符合10GBASE-LR/LW/ER/EW以太网标准。
◆ 兼容和符合SDH/SONET、STM64/OC192标准。
◆ 兼容和符合10G FC标准。
◆ 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps)。
◆ 支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s)。
◆ 支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。
◆ 低功耗设计。
◆ 采用3.3V供电。
◆ 支持商业级、工业级等可靠性级别。
◆10Gbps CWDM SFP+光纤收发模块,单模,双纤双向,LC光接口,1270~1610nm, 20公里 |
兼容标准 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-LR/LW、CPRI/OBSAI |
模块封装 |
SFP+可插拔 |
速率 |
0.6~11.3Gbps |
传输距离 |
20公里 |
光纤类型 |
单模双纤 |
光纤接口 |
LC |
方向 |
全双工 |
CDR |
可选内置 |
发射波长 |
1270~1610nm |
激光器类型 |
DFB |
发射电接口 |
CML |
出纤功率 |
-5~0dBm |
探测器类型 |
PIN |
接收电接口 |
CML |
接收灵敏度 |
-15dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆10Gbps CWDM SFP+光纤收发模块,单模,双纤双向,LC光接口,1270~1450nm, 40公里 |
兼容标准 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-ER/EW、CPRI/OBSAI |
模块封装 |
SFP+可插拔 |
速率 |
0.6~11.3Gbps |
传输距离 |
40公里 |
光纤类型 |
单模双纤 |
光纤接口 |
LC |
方向 |
全双工 |
CDR |
可选内置 |
发射波长 |
1270~1450nm |
激光器类型 |
DFB |
发射电接口 |
CML |
出纤功率 |
-1~4dBm |
探测器类型 |
PIN |
接收电接口 |
CML |
接收灵敏度 |
-15dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆10Gbps CWDM SFP+光纤收发模块,单模,双纤双向,LC光接口,1470~1610nm, 40公里 |
兼容标准 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-ER/EW、CPRI/OBSAI |
模块封装 |
SFP+可插拔 |
速率 |
0.6~11.3Gbps |
传输距离 |
40公里 |
光纤类型 |
单模双纤 |
光纤接口 |
LC |
方向 |
全双工 |
CDR |
可选内置 |
发射波长 |
1470~1610nm |
激光器类型 |
EML |
发射电接口 |
CML |
出纤功率 |
-1~4dBm |
探测器类型 |
PIN |
接收电接口 |
CML |
接收灵敏度 |
-15dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆10Gbps CWDM SFP+光纤收发模块,单模,双纤双向,LC光接口,1470~1610nm, 80公里 |
兼容标准 |
SFP+ Electrical MSA SFF-8431/8432、10GBASE-ER/EW、CPRI/OBSAI |
模块封装 |
SFP+可插拔 |
速率 |
0.6~11.3Gbps |
传输距离 |
80公里 |
光纤类型 |
单模双纤 |
光纤接口 |
LC |
方向 |
全双工 |
CDR |
可选内置 |
发射波长 |
1470~1610nm |
激光器类型 |
DFB |
发射电接口 |
CML |
出纤功率 |
2~5dBm |
探测器类型 |
APD |
接收电接口 |
CML |
接收灵敏度 |
-21dBm |
告警 |
TTL/OC |
管理 |
DDM |
◆电源输入/供电方式 |
3.3V |
◆封装形式 |
SFP+可插拔 |
◆工作环境 |
商业级 |
工业级 |
工作温度 |
0~+70℃ |
-40℃~+85℃ |
湿度 |
0~95%不结凝 |
0~95%不结凝 |
◆外形尺寸(mm) |
SFP+ |
57.4 X 13.9 X 14 (长X宽X高)(不包括光接口) |
江苏新创10G CWDM SFP+光纤收发模块订货型号命名标准:
FMTR/FMTRC-10G-XXDXXXX/YYYY/ZZZZC-S2-3V-SLC-C/CG/I/IG
FMTR:表示光纤收发模块;
FMTRC:表示内置CDR光纤收发模块;
10G:表示光模块标称速率;
10G:表示10Gbps; 1XG:表示1/10Gbps;
XXD:表示距离;
XXXX/YYYYC:表示激光器发射CWDM波长;
XXXX:表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610;
YYYY:表示1470/1490/1510/1530/1550/1570/1590/1610;
ZZZZ:表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450;
S2:表示光纤种类及光纤数量;
S:表示单模;
2:表示双纤;
3V:表示3.3V供电;
SLC:表示光模块封装类型及光纤接口类型;
S:SFP+可插拔模块;
LC:表示LC接口;
C/CG/I/IG:表示工作温度范围及ROHS兼容;
C:表示0~+70℃; CG:表示0~+70℃,ROHS兼容;
I:表示-40~+85℃; IG:表示-40~+85℃,ROHS兼容;
