10G Twinax SFP+ DAC高速电缆典型产品

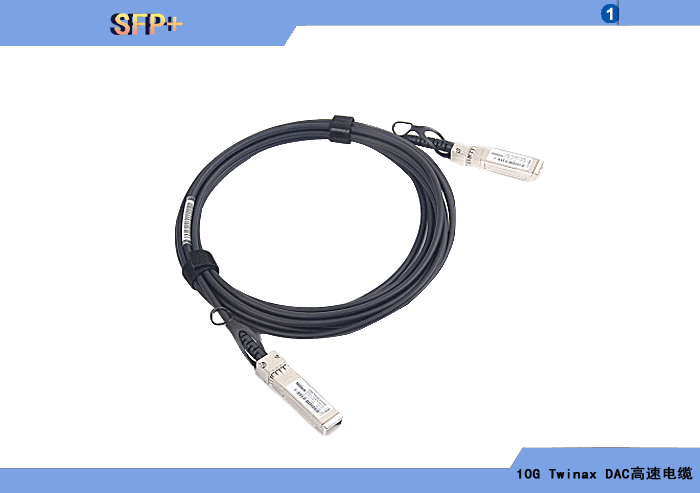

10G Twinax SFP+ DAC高速电缆 |
10G Twinax SFP+ DAC高速电缆,内置CDR |
|
|
10G Twinax SFP+ DAC高速电缆 |
型 号 |
最大速率 |
长度 |
AWG类型 |
无源/有源 |
温度(°C) |
手册 |
DACTR-10G-M5-P-S-C/CG |
10.5G |
0.5m |
30 |
无源 |
0~70 |
选型手册下载 |
DACTR-10G-1M-P-S-C/CG |
10.5G |
1m |
30 |
无源 |
0~70 |
DACTR-10G-2M-P-S-C/CG |
10.5G |
2m |
30 |
无源 |
0~70 |
DACTR-10G-3M-P-S-C/CG |
10.5G |
3m |
30 |
无源 |
0~70 |
DACTR-10G-4M-P-S-C/CG |
10.5G |
4m |
30 |
无源 |
0~70 |
DACTR-10G-5M-P-S-C/CG |
10.5G |
5m |
30 |
无源 |
0~70 |
DACTR-10G-M5-P-S-C/CG |
10.5G |
0.5m |
24 |
无源 |
0~70 |
DACTR-10G-1M-P-S-C/CG |
10.5G |
1m |
24 |
无源 |
0~70 |
DACTR-10G-2M-P-S-C/CG |
10.5G |
2m |
24 |
无源 |
0~70 |
DACTR-10G-3M-P-S-C/CG |
10.5G |
3m |
24 |
无源 |
0~70 |
DACTR-10G-4M-P-S-C/CG |
10.5G |
4m |
24 |
无源 |
0~70 |
DACTR-10G-5M-P-S-C/CG |
10.5G |
5m |
24 |
无源 |
0~70 |
DACTR-10G-6M-P-S-C/CG |
10.5G |
6m |
24 |
无源 |
0~70 |
DACTR-10G-7M-P-S-C/CG |
10.5G |
7m |
24 |
无源 |
0~70 |
DACTR-10G-8M-P-S-C/CG |
10.5G |
8m |
24 |
无源 |
0~70 |
DACTR-10G-9M-P-S-C/CG |
10.5G |
9m |
24 |
无源 |
0~70 |
DACTR-10G-10M-P-S-C/CG |
10.5G |
10m |
24 |
无源 |
0~70 |
DACTR-10G-11M-P-S-C/CG |
10.5G |
11m |
24 |
无源 |
0~70 |
DACTR-10G-12M-P-S-C/CG |
10.5G |
12m |
24 |
无源 |
0~70 |
DACTR-10G-5M-A-S-C/CG |
10.5G |
5m |
30 |
有源 |
0~70 |
DACTR-10G-7M-A-S-C/CG |
10.5G |
7m |
30 |
有源 |
0~70 |
DACTR-10G-10M-A-S-C/CG |
10.5G |
10m |
28 |
有源 |
0~70 |
DACTR-10G-12M-A-S-C/CG |
10.5G |
12m |
28 |
有源 |
0~70 |
DACTR-10G-10M-A-S-C/CG |
10.5G |
10m |
24 |
有源 |
0~70 |
DACTR-10G-15M-A-S-C/CG |
10.5G |
15m |
24 |
有源 |
0~70 |
DACTR-10G-M5-P-S-I/IG |
10.5G |
0.5m |
30 |
无源 |
-40~85 |
DACTR-10G-1M-P-S-I/IG |
10.5G |
1m |
30 |
无源 |
-40~85 |
DACTR-10G-2M-P-S-I/IG |
10.5G |
2m |
30 |
无源 |
-40~85 |
DACTR-10G-3M-P-S-I/IG |
10.5G |
3m |
30 |
无源 |
-40~85 |
DACTR-10G-M5-P-S-I/IG |
10.5G |
0.5m |
24 |
无源 |
-40~85 |
DACTR-10G-1M-P-S-I/IG |
10.5G |
1m |
24 |
无源 |
-40~85 |
DACTR-10G-2M-P-S-I/IG |
10.5G |
2m |
24 |
无源 |
-40~85 |
DACTR-10G-3M-P-S-I/IG |
10.5G |
3m |
24 |
无源 |
-40~85 |
DACTR-10G-4M-P-S-I/IG |
10.5G |
4m |
24 |
无源 |
-40~85 |
DACTR-10G-5M-P-S-I/IG |
10.5G |
5m |
24 |
无源 |
-40~85 |
DACTR-10G-6M-P-S-I/IG |
10.5G |
6m |
24 |
无源 |
-40~85 |
DACTR-10G-7M-P-S-I/IG |
10.5G |
7m |
24 |
无源 |
-40~85 |
DACTR-10G-5M-A-S-IC/IG |
10.5G |
5m |
30 |
有源 |
-40~85 |
DACTR-10G-7M-A-S-I/IG |
10.5G |
7m |
30 |
有源 |
-40~85 |
DACTR-10G-10M-A-S-I/IG |
10.5G |
10m |
28 |
有源 |
-40~85 |
DACTR-10G-12M-A-S-I/IG |
10.5G |
12m |
28 |
有源 |
-40~85 |
DACTR-10G-10M-A-S-I/IG |
10.5G |
10m |
24 |
有源 |
-40~85 |
DACTR-10G-15M-A-S-I/IG |
10.5G |
15m |
24 |
有源 |
-40~85 |

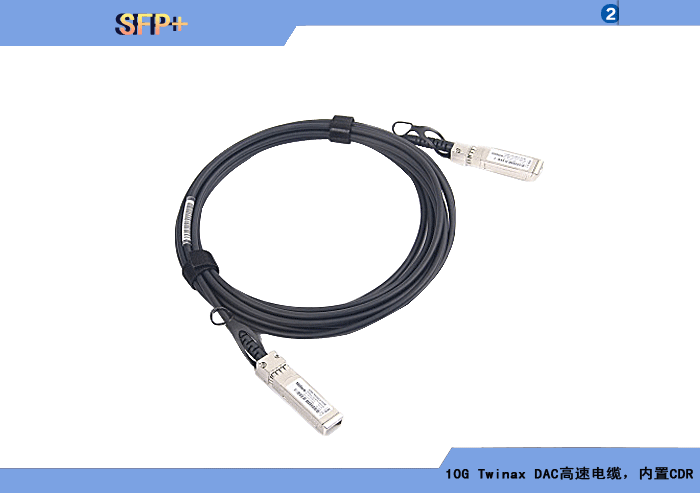

10G Twinax SFP+ DAC高速电缆,内置CDR |
型 号 |
最大速率 |
长度 |
AWG类型 |
无源/有源 |
温度(°C) |
DACTRC-10G-5M-A-S-C/CG |
10.5G |
5m |
30 |
有源 |
0~70 |
DACTRC-10G-7M-A-S-C/CG |
10.5G |
7m |
30 |
有源 |
0~70 |
DACTRC-10G-10M-A-S-C/CG |
10.5G |
10m |
28 |
有源 |
0~70 |
DACTRC-10G-12M-A-S-C/CG |
10.5G |
12m |
28 |
有源 |
0~70 |
DACTRC-10G-10M-A-S-C/CG |
10.5G |
10m |
24 |
有源 |
0~70 |
DACTRC-10G-15M-A-S-C/CG |
10.5G |
15m |
24 |
有源 |
0~70 |
DACTRC-10G-5M-A-S-I/IG |
10.5G |
5m |
30 |
有源 |
-40~85 |
DACTRC-10G-7M-A-S-I/IG |
10.5G |
7m |
30 |
有源 |
-40~85 |
DACTRC-10G-10M-A-S-I/IG |
10.5G |
10m |
28 |
有源 |
-40~85 |
DACTRC-10G-12M-A-S-I/IG |
10.5G |
12m |
28 |
有源 |
-40~85 |
DACTRC-10G-10M-A-S-I/IG |
10.5G |
10m |
24 |
有源 |
-40~85 |
DACTRC-10G-15M-A-S-I/IG |
10.5G |
15m |
24 |
有源 |
-40~85 |
10G Twinax SFP+ DAC高速电缆是江苏新创自主研发创新,专门为10Gbps高速串行差分电信号在高速电缆上传输而设计。采用标准的SFP+可插拔收发模块封装,支持全双工,多速率工作,最大速率可达10.5Gbps,内置可选的高精EQ均衡器和幅度可调驱动器可有效补偿电缆损耗及失真。可选的内置的高精度低抖动CDR,可自动恢复和整形数字波形,并有效净化去除信号抖动,输出高质量的高速电接口信号 ,距离可达0~15米采用标准的SFP+模块封装,可直接插入标准的SFP+座中。兼容和符合10GBASE以太网标准和SDH/SONET、STM64/OC192和10G FC标准。支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps),支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s), 支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。采用无源或有源低功耗设计,无需外部供电,支持商业级、工业级等可靠性级别。
10G Twinax SFP+ DAC高速电缆可广泛用在设备内部高速背板互联、高速交换机和核心交换机互联及堆叠、SAN/NAS存储网路、光纤通道、大数据服务器和云计算中心、PCIe板卡、高速数字矩阵、高速数据测试和交叉互联等各种系统中。支持商业级、工业级等可靠性级别。
◆ 可插拔SFP+收发模块封装,可直接插入标准的SFP+座中。
◆ 支持全双工,多速率工作,最大速率可达10.5Gbps。
◆ 内置EQ均衡器和幅度可调驱动器可有效补偿电缆损耗。
◆ 内置可选的高精度低抖动CDR。
◆ 电缆距离可达0~15米。
◆ 兼容和符合10GBASE以太网标准。
◆ 兼容和符合SDH/SONET、STM64/OC192标准。
◆ 兼容和符合10G FC标准。
◆ 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps)。
◆ 支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s)。
◆ 支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。
◆ 采用无源或有源低功耗设计,无需外部供电。
◆ 支持商业级、工业级等可靠性级别。
◆10G Twinax SFP+ DAC高速电缆 |
兼容标准 |
10GBASE/SDH/SONET/STM64/OC192/10G FC |
模块封装 |
SFP+可插拔模块 |
速率 |
0~10.5Gbps |
传输距离 |
0~15米 |
电缆类型 |
AWG 30/28/24 |
方向 |
全双工 |
CDR |
可选内置 |
◆电源供电方式 |
无源或端口直接供电,无需外部供电 |
◆封装形式 |
SFP+可插拔 |
◆工作环境 |
商业级 |
工业级 |
工作温度 |
0~+70℃ |
-40℃~+85℃ |
湿度 |
0~95%不结凝 |
0~95%不结凝 |
◆外形尺寸(mm) |
SFP+ |
57.4 X 13.9 X 14 (长X宽X高)(不包括光接口) |
长度 |
0~15米 |
江苏新创10G Twinax SFP+ DAC高速电缆订货型号命名标准:
DACTR/DACTRC-10G-XXM-P/A-S-C/CG/I/IG
DACTR:表示10G Twinax SFP+ DAC高速电缆;
DACTRC:表示内置CDR 10G Twinax SFP+ DAC高速电缆;
10G:表示标称速率;
10G:表示10Gbps;
XXM:表示电缆长度;
P/A:表示供电方式;
P:无源;
A:有源端口直接供电;
S:表示SFP+可插拔模块封装;
C/CG/I/IG:表示工作温度范围及ROHS兼容;
C:表示0~+70℃; CG:表示0~+70℃,ROHS兼容;
I:表示-40~+85℃; IG:表示-40~+85℃,ROHS兼容;
