HDMI光纤收发模块采用高度集成微型模块化设计，用户几乎不需任何外围电路就可以将摄像机、工业照相机或任何视频源输出的HDMI信号长距离传输到远方图像分析处理、采集记录、监控监视或播出中心。自动支持任意分辨率HDMI高清显示信号，显示器分辨率最高可支持UXGA 1600x1200@60Hz，或 WUXGA 1920x1200@60Hz，或支持HDTV 1080p 2048x1080@60Hz，最大带宽为5.4Gbps；支持的颜色深度可达12bit，像素时钟高达225MHz。HDMI接口内置自动均衡和时钟重定时功能，使得画面清晰稳定，无细小抖动。支持E-DDC显示模式记忆功能，自动配置HDMI高清显示模式。由于采用光纤设计，因此用户设备的HDMI信号不但能够通过光纤进行远距离传输，而且可以有效的抑制雷电、浪涌信号、静电冲击和强电磁波辐射干扰，而且可实现设备之间的电气隔离。
　　HDMI光纤收发模块提供可选的RS-232/485/422/TTL/GPIO/CAN/Profibus数据或控制接口，方便光纤两端设备纤两端的设备进行互连通信或控制。
　　HDMI光纤收发模块提供可选的高速TTL/GPIO数据或控制信号接口，透明支持任意TTL上层协议。
　　HDMI光纤收发模块提供可选的RS-232接口，透明符合和兼容EIA/TIA-232或CCITV.28总线标准，采用底层转换技术，透明支持任意RS-232上层协议，支持最大DC～1Mbps(TTL)的工作速率，单段电缆总线长度可达20米。
　　HDMI光纤收发模块提供可选的RS-485接口，透明符合和兼容EIA/TIA-485-A总线标准，采用底层转换技术和无延迟自动双向切换技术，透明支持任意RS-485上层协议，支持大DC～2Mbps的总线工作速率，单段电缆总线长度可达1200米 ，大节点数32/64/128个。
　　HDMI光纤收发模块提供可选的RS-422接口，透明符合和兼容EIA/TIA-422/EIA-530/EIA-449/V.11标准，采用底层转换技术，透明支持任意RS-422层协议，支持大DC～2Mbps的总线工作速率，单段电缆总线长度可达1200米。
　　HDMI光纤收发模块提供可选的CAN总线接口，透明符合和兼容CAN2.0A/CANB2.0B、ISO11898-2标准、ISO 11898-4 TTCAN标准，采用底层转换技术和无延迟自动双向切换技术，透明支持任意DeviceNET、CANopen、 CANopen-Safety等等各种上层协议，支持大5K～125K/1M/2M/5Mbps的总线工作速率，单段电缆总线长度可达5公里(10Kbps) ，大节点数110个。
　　HDMI光纤收发模块提供可选的Profibus接口，透明符合和兼容Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)总线标准，采用底层转换技术和无延迟自动双向切换技术，透明支持任意Profibus DPV0、DPV1、DPV2上层协议，支持大9.6Kbps～12Mbps/31.25Kbps的总线工作速率，单段电缆总线长度可达1200米 ，大节点数32/64/128个。
　　HDMI光纤收发模块支持单模、多模单纤，光接口ST、FC、SC、LC可选；也可根据用户需求提供带尾纤的光纤收发模块，尾纤长度可由用户指定。光纤收发模块支持各种不同的距离，多模最大0～300米；单模0～100公里，光模块发射波长支持850nm、1310或1550nm波长，支持CWDM波长。光模块激光器支持FP、DFB、EML或VSCEL，探测器可支持普通PIN或高灵敏度APD。
　　HDMI光纤收发模块+3.3V或5V供电，支持SFP+可插拔型、RJ45型、工业接器型、防水连接器型等等封装。
　　HDMI光纤收发模块提供信号输入输出、光纤链路失效、电源等状态指示灯管脚方便用户维护和故障判断。
　　HDMI光纤收发模块可根据用户的应用场合和需求不同而特殊设计，可分为商业级、工业级等可靠性级别。


◆ 支持点对点连接方式。
◆ 支持HDMI高清视频传输。
◆ 兼容支持HDMI 1.3b标准。
◆ 自动识别和配置各种显示模式。
◆ 支持UXGA 1600 X 1200/WUXGA1920 X 1200@60Hz， HDTV 1080p 2048x1080@60Hz分辨率。
◆ 支持最大5.4Gbps带宽。
◆ 最大支持12bit颜色深度。
◆ 像素时钟最大225MHz。
◆ 内置自动均衡和重定时功能，画面清晰稳定。
◆ 支持E-DDC显示模式记忆，随时保证显示模式正确加载。
◆ 透明支持HDCP/CEC功能。
◆ 支持RS-232/485/422/TTL/GPIO/CAN/Profibus数据或控制接口
◆ 支持单模、多模光纤。
◆ 传输距离多模0～300米；单模0～100公里。
◆ 发射波长1310～1610nm(单模) ，850/1310nm(多模)。
◆ 光模块激光器支持FP、DFB、EML或VSCEL。
◆ 光模块探测器可支持普通PIN或高灵敏度APD。
◆ ST、FC、SC、LC可选(尾纤可选)。

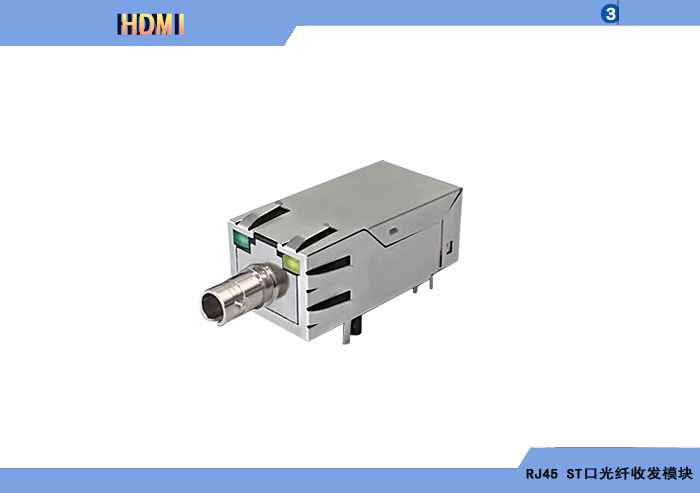

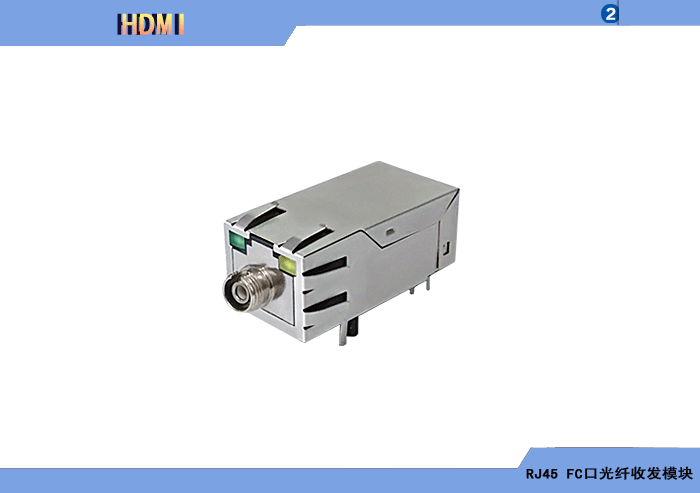

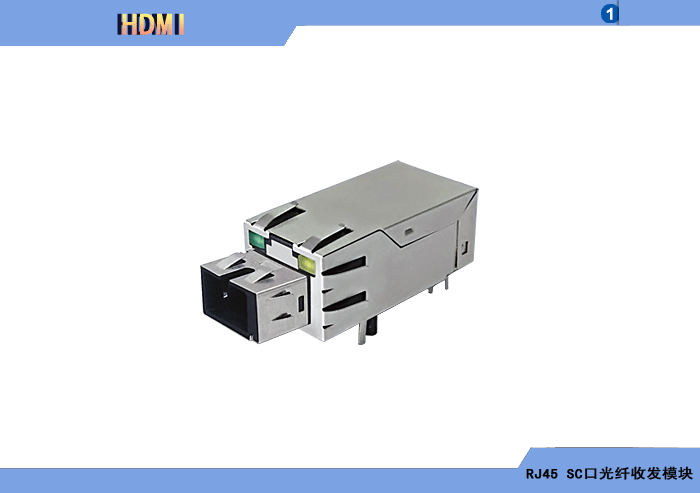

◆ 支持RJ45型封装。

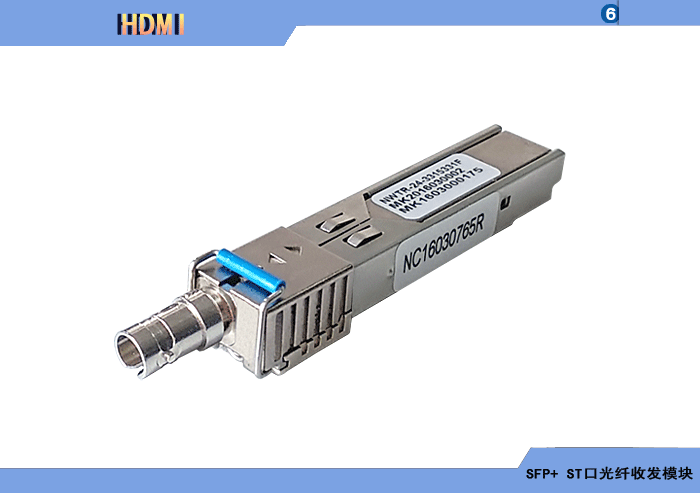

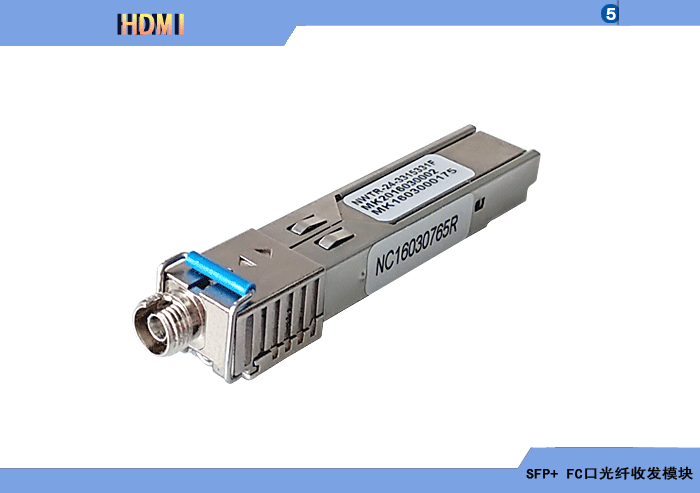

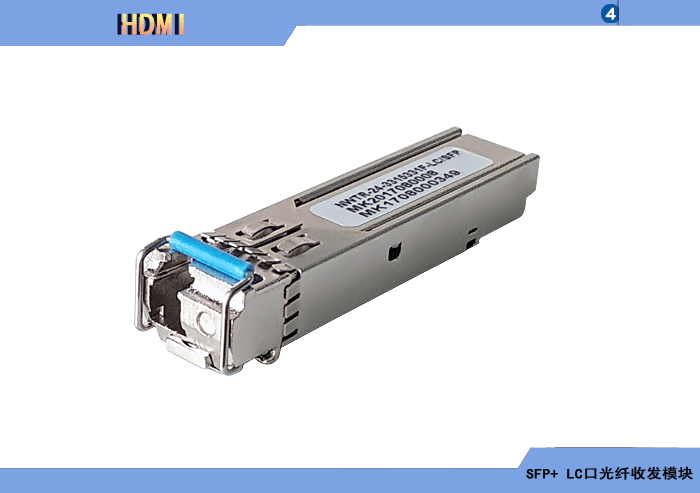

◆ 支持SFP+可插拔型封装。

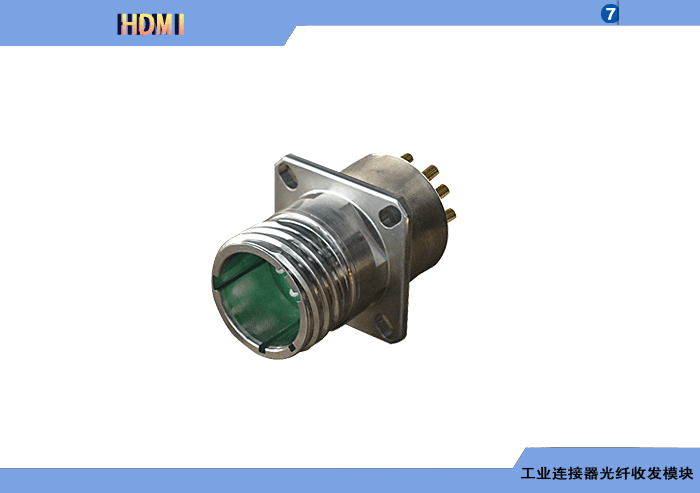

◆ 支持工业连接器型封装。

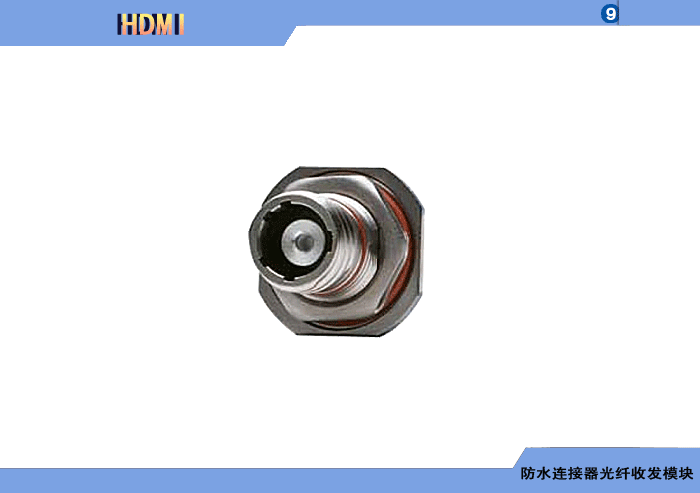

◆ 支持防水连接器型封装。
◆ 提供信号输入输出、光纤链路失效等状态指示。
◆ +3.3V或5V。
◆ 支持商业级、工业级等可靠性级别。


江苏新创HDMI光纤收发模块订货型号命名标准：

FMT-HDMI/HDMID-XXD-YYYW/XXXXC/YYYYC/ZZZZC-S/M1-P-C/I/M-G

FMTR-HDMI：HDMI光纤收发模块；
FMTR-HDMID：HDMI数据光纤收发模块；
FMT：表示HDMI发射光纤模块；
FMR：表示HDMI接收光纤模块；
HDMID：表示HDMI+RS-232/485/422/TTL/GPIO/CAN/Profibus可选数据或控制接口；

XXD：表示距离；

YYW/XXXXC/YYYYC/ZZZZC：表示长激光器发射波长；
YYW：表示850/1310/1550；
XXXX：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610；
YYYY：表示1470/1490/1510/1530/1550/1570/1590/1610；
ZZZZ：表示1270/1290/1310/1330/1350/1370/1390/1410/1430/1450；

M/S1：表示光纤种类及光纤数量；
M：表示多模； S：表示单模；
1：表示单纤；

P：表示模块封装形式；
R：RJ45型封装 S：SFP+可插拔型封装；
I：工业连接器封装； W：防水连接器型；

C/I/M：表示工作温度范围；
C：表示-20～+70℃商业级； I：表示-40～+85℃工业级；

G：表示ROHS兼容；
