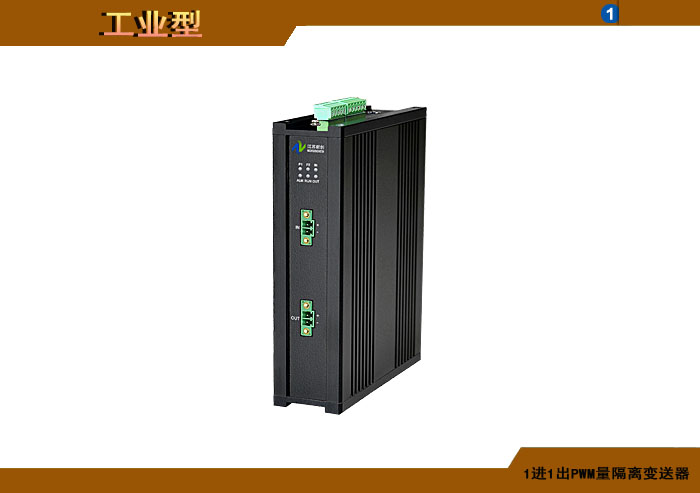

PWM量隔离变送器 是江苏新创自主研发创新，专门为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种IO设备、仪器仪表、电压、电流、电量、温度、压力、流量、液位、电位、位置、烟雾、化学元素检测等等各种传感器、编码器、计数器、变频器、伺服器、执行器以及各种信号设备输入或输出的PWM量信号进行调理如隔离放大、滤波和降噪、信号变送和供电配电而设计。输入或输出PWM量频率范围可达0～5KHZ/10KHZ/20KHZ/50KHZ/100KHZ/1MHZ。模拟电压输出或输入范围支持0～5/10V、1～5V、2～10V、+5V、+10V，毫伏电压输入输出范围支持0～50/60/75/80/100/120/150/240/300/500/600/750/800mV、+50/60/75/80/100/120/150/240/300/500/600/750/800mV。 模拟电流输入输出范围支持0～20mA、4～20mA、0～24mA、+20mA等等。支持二线、三线信号输入，支持独立供电、总线供电或回路供电输入等灵活的供电输入可选方式。可选支持24VDC/8V配电输出，以便对PWM量设备提供配电输入供电。支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电变送器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
　　PWM量隔离变送器可根据用户的应用场合和需求不同而特殊设计，产品可分为独立模块DIN35mm导轨固定型和底板安装固定集中接线型。采用工业自动控制标准IP20阻燃尼龙模块特薄封装设计，可以很方便的进行密集安装，占用空间小。

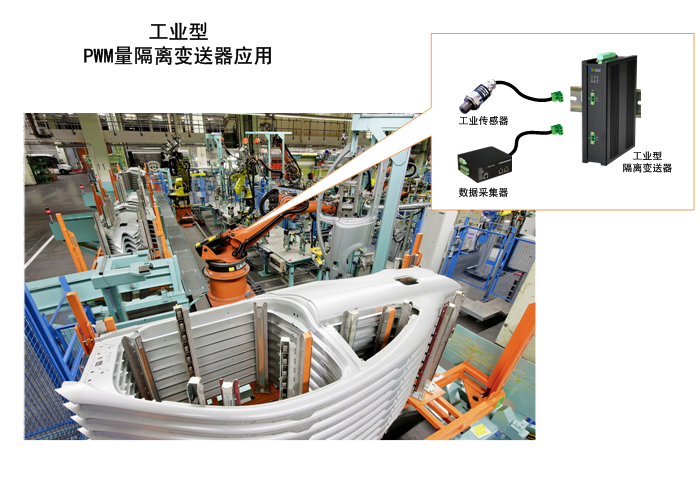

　　PWM量隔离变送器已经广泛应用在石油化工、矿山开采及冶炼厂矿企业、高铁及地铁轨道交通、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、燃煤气自来水及污水处理、能源发电和输配变电网、环境监测和保护、物联网及大数据机房控制中心、食品加工、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、船舶运输、物探及地震海洋勘探、海上及水下作业及钻探井平台的PLC/DCS等自动控制及数据采集系统中。



◆ 支持PWM量信号隔离、放大、滤波、变送和配电输出。
◆ PWM量频率支持0～5KHZ/10KHZ/20KHZ/50KHZ/100KHZ/1MHZ输入和隔离变送输出。
◆ 支持单极性、双极性最大0～5/10V、1～5V、2～10V或+5/10V等各种模拟电压输入和隔离变送输出。
◆ 支持单极性、双极性最大0～50/60/75/80/100/120/150/240/300/500/600/750/800mV或+50/60/75/80/100/120/150/240/300/500/600/750/800mV模拟毫伏电压输入和隔离变送输出。
◆ 支持0～20mA、4～20mA、0～24mA、+20mA等各种模拟电流输入和隔离变送输出。
◆ 精度可达0.1% F.S.，具有很高的线性度失真度和增益误差。
◆ 最大温度漂移0.01% F.S./︒C，具有很高的稳定度。
◆ 支持信号输入、输出及电源三端隔离和强大的抗干扰功能。
◆ 电流回路支持自动限流过载保护。
◆ 符合IEC 61000-4-2±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电±15KV ESD保护。
◆ 符合IEC 61010-1隔离标准。
◆ 高达2500VAC 1min隔离。
◆ 符合GB/T 18268(IEC61326-1)电磁兼容标准
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 支持独立供电、总线供电或电流回路供电方式。
◆ 支持输入、输出电源反向过流过压自动保护。
◆ 采用工业标准端子、螺钉连接或弹簧连接
◆ 支持输入、输出电源反向过流过压自动保护。
◆ 采用标准IP20阻燃尼龙模块化特薄封装设计。
◆ 全表面贴装技术。
◆ 支持用户定制及OEM方式。
◆ 独立模块DIN35mm导轨固定型和底板安装固定集中接线型。


江苏新创PWM量隔离变送器订货型号命名标准：

VAPWMCI/MVPWMCI/APWMCI/PWMVACI/PWMVCI/PWMACI-1011-BS/US-XX-PN/P24/PO/PCI-DM1/DB1-I

VAPWMCI/MVPWMCI/APWMCI/PWMVACI/PWMVCI/PWMACI -1011：表示PWM量变送器；
1011：表示1路输入/1路隔离输出；

BS/US：表示输入/输出可选设置；

XX：表示不同量程代号；

PN/P24：表示配电电压输出；
PN：表示无配电输出；
P24：表示24VDC配电输出；

PO/PI：表示配电电压输出；
PO：表示输出电流回路供电；
PI：表示输入电流回路供电；

DM1/DB1：表示机箱结构尺寸类型；
DM1：表示102.5 X 93.1 X 6.2(mm)特薄模块导轨式；
DB1：表示102.5 X 93.1 X 6.2(mm)特薄底板集中安装式；

I：表示工业级；
