RS-232冗余备份型光端机是江苏新创自主研发创新，专门为1路RS-232及可选的其他接口信号同时在单模、多模或塑料光纤上远距离、无失真点对点1+1冗余备份分布传输而设计。采用主备双纤1+1保护工作方式，产品采用新创光纤故障智能检测和报警技术，当主纤发生故障时，能够自动切换到备用光纤工作，从而实现了高可靠的冗余备份传输；当主纤故障切除时，光端机立刻自动恢复到主纤工作模式。由于采用高可靠主备双纤1+1冗余保护，因此特别适合在高可靠或环境苛刻的光纤通信系统中使用。
　　RS-232冗余备份型光端机将远端现场的各种串口设备如传感器、变送器、编码器、计数器、变频器、伺服器、执行器、RFID读写终端、模数转换设备、探测器、烟感探头、LED灯光控制、遥控遥测遥信自动化装置、仪器仪表及测量计量设备、IO控制终端、打印机、云台、雨刷、加热器、控制报警器、红外补光和控制键盘的RS-232接口信号通过光纤与中心的计算机、工控机、PLC、POS机、中控系统、数据采集或控制设备、计量计费系统、SCADA（数据采集及监控）、机器视觉及运动控制系统等主机或中央控制系统相连，这样大大方便了中心主机及软件系统同时与多台RS-232设备或装置完成数据通信、采集和控制。采用底层转换技术，透明支持任意RS-232上层协议，支持全双工/半双工、单向或双向异步通信方式，自适应DC～230K/460K/1Mbps/12Mbps(TTL)任意速率，支持3/ 5/8线制工作模式及任意硬件和软件流控方式。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量。采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了RS-232通信接口免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。数字隔离器和防雷器的双重保护，使得RS-232通信接口不但免受雷电及浪涌冲击，而且从电气上实现了隔离，因此使得设备的RS-232通信接口得到高可靠保护。
　　RS-232冗余备份型光端机支持的光纤接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤或双纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块，支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模0～8公里；单模0～120公里，塑料光纤0～200米。
　　RS-232冗余备份型光端机提供多个LED状态指示灯方便用户维护和故障判断，提供光链路失效及电源状态报警继电器IO输出。
　　RS-232冗余备份型光端机提供可选的基于RS-232/485串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
　　RS-232冗余备份型光端机可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠型、车载型、防水型等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。

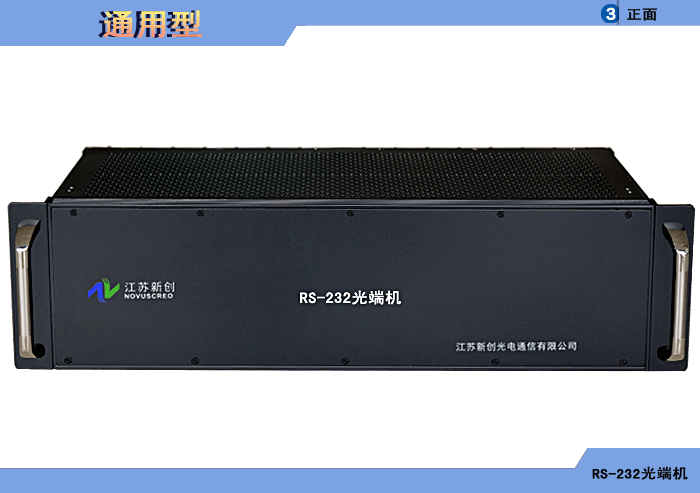

　　RS-232冗余备份型光端机通用型封装性价比高，满足大多数应用场合，性能质量稳定。
　　RS-232冗余备份型光端机防雷型封装适合野外和多雷电区域使用，特别针对雷击浪涌损害而设计。信号接口和输入电源内置了各种专业的防雷和浪涌保护器，采用两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了各种电信号接口、电源免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。先进的防雷保护器件老化自动断开、告警指示或遥信功能，避免器件实效引起火灾，提高了安全性能。各接口防雷和浪涌保护器内置，用户无需再外接额外使用，节省了外接防雷器的线缆连接，简化了工程施工，降低了用户防雷投资并节约了空间和安装尺寸，提高了设备的可靠性。
　　RS-232冗余备份型光端机工业型封装采用全工业级宽温度范围及标准的电磁兼容设计，采用工业加固型机箱及工业连接器，具有良好的无风扇散热设计，宽范围电源输入电压，同时支持多端口电气隔离设计，因此性能优越，耐高温、严寒，可以有效的防止强电磁波辐射干扰，通信质量稳定、可靠。

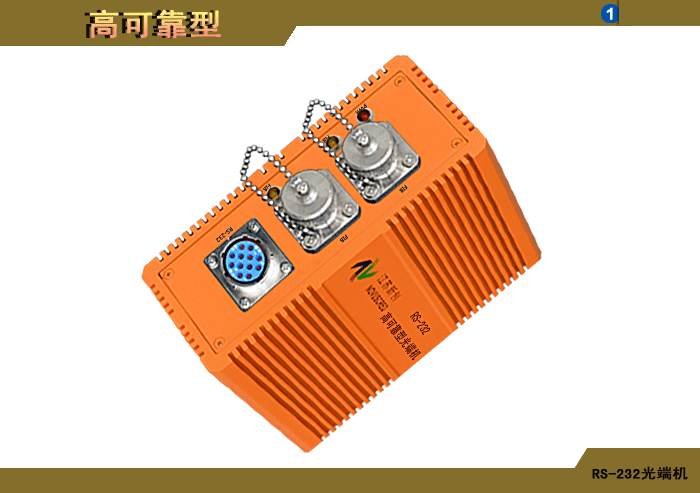

　　RS-232冗余备份型光端机高可靠/车载型封装是为了满足用户更加严酷恶劣的特殊应用环境、更高性能级别和稳定性要求而设计制造。不但采用多级粗细防雷抗浪涌保护、加固型机箱、良好的无风扇散热、宽范围电源输入电压、更宽温度范围、标准的电磁兼容和多端口电气隔离等等各种高可靠性设计，而且还特别采用坚固的接插件、各种特殊的针对性加强设计和高级别IP封装等级，因此可防尘、防水、抗酸碱盐雾腐蚀、抗高加速度的振动。高可靠型产品不但能够长期在高温、高寒、高海拔等野外环境和长期车载、颠簸、剧烈振动等场合应用，也可在高粉尘、高湿度、高腐蚀、强电磁干扰等易燃易爆等危险和严酷环境中稳定可靠运行。

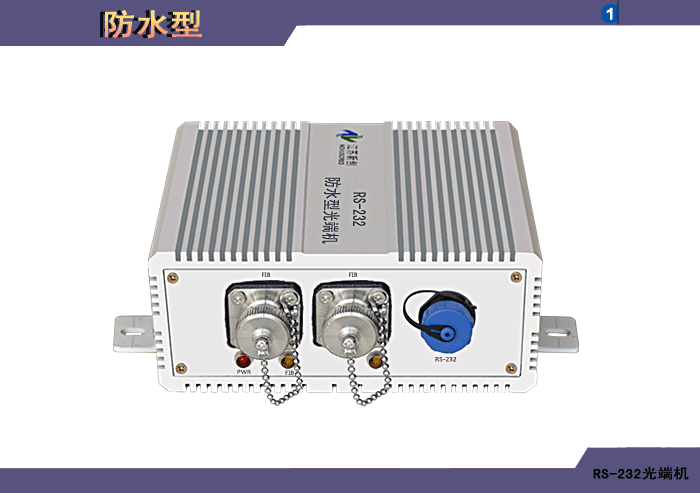

　　RS-232冗余备份型光端机防水型封装采用IP67/68等高等级防水机箱、防水接插件和连接线缆，使用相应的高性能防水密封、无浸润和抗腐蚀技术，可以使得产品长期工作在高湿度、雨淋、风雪灾难、水下作业、海底钻探和井下救灾等需要高IP等级密封防水和腐蚀场合。
　　RS-232冗余备份型光端机通用型、工业型、高可靠、车载型、防水型等加固型机箱结构和封装可供用户选择和使用；所有接口信号及电源接插件、防雷浪涌保护级别可根据不同的封装形式和可靠性级别选择，也可由用户特殊指定定制。输入电源支持宽范围85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流及备份冗余电源供电并提供相应的状态报警输出。
　　RS-232冗余备份型光端机已经广泛应用在RS-232设备的远端接入、KVM系统延长、计算机数据采集系统、POS及IC卡系统、信用授权和验证系统、以及城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶运输、海上及水下作业及钻探井平台、公安等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。

◆ 支持冗余备份型连接方式。
◆ 支持RS-232接口光纤传输。
◆ 符合E1A/TIA-232，CCITV.28标准。
◆ 支持3/5/8线制工作模式。
◆ 透明支持任意RS-232上层协议和各种异步工作模式。
◆ 支持任意硬件和软件流控方式。
◆ 支持DC～230K/460K/1Mbps/12Mbps(TTL)任意速率
◆ 内置电缆自动均衡器和时钟重定时功能
◆ 符合IEC 61000-4-2 15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电 15KV ESD保护。
◆ 符合IEC 60747-5-2及UL 1577隔离标准。
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 高达2500Vrms隔离。
◆ 防雷和抗浪涌保护设计。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 提供光链路失效及电源状态报警继电器IO输出。
◆ 单、多模或塑料光纤传输。
◆传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、E2000可选。
◆ 提供可选的基于RS-232/485串口、WEB和SNMP的网络管理方式。
◆ 无需软件设置，支持即插即用功能，支持热插拔。
◆ 全表面贴装技术。
◆ 通用型封装性价比高、质量稳定。
◆ 防雷型封装适合多雷电、重浪涌、强电磁干扰等环境使用。
◆ 工业型封装采用宽范围温度电压、加固型机箱和连接器、无风扇、多端口隔离，工作于工业恶劣环境。
◆ 高可靠性型/车载型封装采用高可靠坚固连接器、高IP等级，可防尘、防水、抗酸碱盐雾腐蚀、抗振动。
◆ 防水型封装性采用IP67/68等高等级防水设计，可在高湿度、雨淋、水下和腐蚀场合使用。
◆ 支持用户定制及OEM方式。
◆ 壁挂式、导轨式、插卡式、机架式。

江苏新创RS-232冗余备份型光端机订货型号命名标准：

FTRR-RS-232c1-3/5/8-BCXY/DCXY/CCXY/RCX-S/M/PX-P

FTRR：冗余备份型光端机；
FTR：表示发射光端机；
FRR：表示接收光端机；

RS-232c1：表示RS-232数据方向及路数；
c：表示双向；
1：表示1路；

3/5/8：表示线制；
3：表示TXD、RXD 、GND(3线制)； 5：表示TXD、RXD、RTS、CTS、DCD、GND(5线制)；
8：表示TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND(8线制)；

S/M/PX：表示单模/多模光纤/塑料光纤及使用光纤数量；
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；
X：表示光纤数量；

BCXY/DCXY/CCXY/RCX：表示机箱结构尺寸类型；
BCXY：表示机箱结构为C型壁挂式机箱尺寸类型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示机箱结构为C型导轨式机箱尺寸类型；
DC01：DC01导轨； DC02：DC02导轨； DC11：DC11导轨；
DC12：DC12导轨； DC21：DC21导轨； DC22：DC22导轨；
DC31：DC31导轨； DC32：DC32导轨； DC41：DC41导轨；
DC42：DC42导轨； DC61：DC61导轨； DC62：DC62导轨；
DC81：DC81导轨； DC82：DC82导轨；

CCXY：表示机箱结构为C型插卡式机箱尺寸类型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示机箱结构为C型机架式机箱尺寸类型；
RC1：RC1机架； RC2：RC2机架； RC3：RC3机架；
RC4：RC4机架； RC6：RC6机架； RC8：RC8机架；

P：表示封装形式；
G：表示通用型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；
