数字IO开关量/以太网总线级联型光端机是江苏新创自主研发创新，专门为各种设备的数字IO开关量接口和计算机主机或交换机以太网在单模、多模或塑料光纤总线通信而设计。采用总线级联技术将沿光纤线路分布的各节点的数字IO开关量设备共用1芯光纤总线串接在一起与中心主机互联互通，大大节省了用户设备投资成本，提高了光缆利用率。采用新创光纤故障智能检测和报警技术，光纤总线上的任何一个节点发生故障，故障点自动切除或恢复，不影响其他节点的正常通信，因此具有较高的可靠性、可维护性。
　　数字IO开关量/以太网总线级联型光端机中心接收内置数字IO开关量/以太网协议转换器，能够轻松数字IO开关量串口设备如传感器、变送器、编码器、计数器、变频器、伺服器、执行器、RFID读写终端、模数转换设备、探测器、烟感探头、LED灯光控制、遥控遥测遥信自动化装置、仪器仪表及测量计量设备、IO控制终端、雨刷、加热器、控制报警器、红外补光等设备输入输出的数字IO开关量接口信号通过光纤与中心的计算机、工控机、POS机、中控系统、数据采集或控制设备、计量计费系统、机器视觉及运动控制系统等主机或中央控制系统、交换机等设备输出的以太网相连，这样大大方便了中心主机及软件系统同时与多台数字IO开关量设备或装置完成数据通信、采集和控制。光端机内部集成了TCP/IP协议栈，能够轻松将各种数字IO开关量串行异步协议的信号转换或封装成具有TCP/IP或UDP协议的网络信号，以便在各种以太网上传输。以太网接口支持10/100M自适应速率，支持全双工或半双工，支持网线自动交叉功能。转换器支持TCP Server/Client、 UDP和 实时串口驱动等工作方式。支持WEB服务器、Windows超级终端、串口及AT命令、Telnet等设置和管理方式。 支持DNS域名通讯， 支持多重安全接入及非法访问保护机制，提供防火墙、多IP地址过滤等等。转换器的源和目标IP地址和端口可自由设定，支持本地和远程设置。数字IO开关量兼容和符合IEC61131-2 Type-1/2/3标准，兼容和符合TTL/COMS/LVTTL/LVCMOS标准，兼容和符合UL508标准。数字IO开关量支持无源按钮、TTL/COMS/LVTTL/LVCMOS、24/48VDC或24/48/100/110/20/200/220/240VAC等等各种数字IO关量输入接口。输入接口支持保护、隔离器及去抖滤波功能。支持TTL/COMS/LVTTL/LVCMOS、MOSFET、可控硅、固态继电器、信号继电器及大电流功率继电器等等数字IO开关量输出接口，支持交流、直流触点输出。支持触点负载过流保护，提供自动、手动及遥控过流复位方式。数字IO开关量支持源型和漏型输入和输出方式。数字IO开关量接口采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的接口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了数字IO开关量通信接口免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。数字隔离器和防雷器的双重保护，使得数字IO开关量通信接口不但免受雷电及浪涌冲击，而且从电气上实现了隔离，因此使得设备的数字IO开关量通信接口得到高可靠保护。
　　数字IO开关量/以太网总线级联型光端机支持的光纤接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤接入互连，光纤端面支持PC/APCPC；光接口ST、FC、SC、LC、E2000和任意可选，持SFP可插拔光模块，支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模0～8公里；单模0～120公里，塑料光纤0～200米。
　　数字IO开关量/以太网总线级联型光端机提供多个LED状态指示灯方便用户维护和故障判断，提供光链路失效及电源状态报警继电器IO输出。
　　数字IO开关量/以太网总线级联型光端机提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
　　数字IO开关量/以太网总线级联型光端机可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠型、车载型、防水型等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合上述各种封装类型和可靠性级别。
　　数字IO开关量/以太网总线级联型光端机通用型封装具有高的性价比，满足大多数应用场合，性能质量稳定。
　　数字IO开关量/以太网总线级联型光端机防雷型封装适合野外和多雷电区域使用，特别针对雷击浪涌损害而设计。信号接口和输入电源内置了各种专业的防雷和浪涌保护器，采用两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了各种电信号接口、电源免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。先进的防雷保护器件老化自动断开、告警指示或遥信功能，避免器件实效引起火灾，提高了安全性能。各接口防雷和浪涌保护器内置，用户无需再外接额外使用，节省了外接防雷器的线缆连接，简化了工程施工，降低了用户防雷投资并节约了空间和安装尺寸，提高了设备的可靠性。
　　数字IO开关量/以太网总线级联型光端机工业型封装采用全工业级宽温度范围及标准的电磁兼容设计，采用工业加固型机箱及工业连接器，具有良好的无风扇散热设计，宽范围电源输入电压，同时支持多端口电气隔离设计，因此性能优越，耐高温、严寒，可以有效的防止强电磁波辐射干扰，通信质量稳定、可靠。

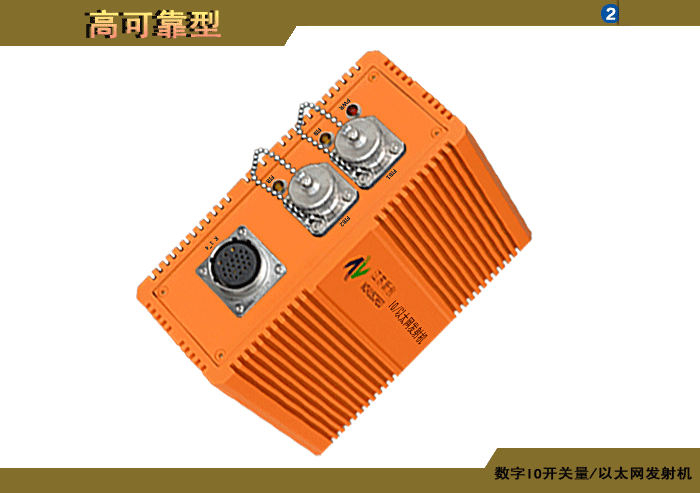

　　数字IO开关量/以太网总线级联型光端机高可靠/车载型封装是为了满足用户更加严酷恶劣的特殊应用环境、更高性能级别和稳定性要求而设计制造。不但采用多级粗细防雷抗浪涌保护、加固型机箱、良好的无风扇散热、宽范围电源输入电压、更宽温度范围、标准的电磁兼容和多端口电气隔离等等各种高可靠性设计，而且还特别采用坚固的接插件、各种特殊的针对性加强设计和高级别IP封装等级，因此可防尘、防水、抗酸碱盐雾腐蚀、抗高加速度的振动。高可靠型产品不但能够长期在高温、高寒、高海拔等野外环境和长期车载、颠簸、剧烈振动等场合应用，也可在高粉尘、高湿度、高腐蚀、强电磁干扰等易燃易爆等危险和严酷环境中稳定可靠运行。
　　数字IO开关量/以太网总线级联型光端机防水型封装采用IP67/68等高等级防水机箱、防水接插件和连接线缆，使用相应的高性能防水密封、无浸润和抗腐蚀技术，可以使得产品长期工作在高湿度、雨淋、风雪灾难、水下作业、海底钻探和井下救灾等需要高IP等级密封防水和腐蚀场合。
　　数字IO开关量/以太网总线级联型光端机通用型、工业型、高可靠、车载型、防水型等加固型机箱结构和封装可供用户选择和使用；所有接口信号及电源接插件、防雷浪涌保护级别可根据不同的封装形式和可靠性级别选择，也可由用户特殊指定定制。输入电源支持宽范围85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流、+5V直流供电并提供相应的状态报警输出。支持独立供电、备份冗余供电、总线供电等各种供电方式。
　　数字IO开关量/以太网总线级联型光端机已经广泛应用在数字IO开关量设备的远端接入、KVM系统延长、计算机数据采集系统、POS及IC卡系统、信用授权和验证系统、以及城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶运输、海上及水下作业及钻探井平台、公安等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。

◆ 支持数字IO开关量/以太网总线级联型连接方式。
◆ 支持多节点多路数字IO开关量接口中心主机或交换机的以太网相连。
◆ 支持数字IO开关量与以太网数据包协议和信号接口转换。
◆ 支持以太网10/100M自适应。
◆ 支持网线自动交叉。
◆ 支持WEB服务器、Windows超级终端、串口及AT命令、Telnet等设置和管理方式。
◆ 支持DNS域名通讯。
◆ 支持多TCP连接、UDP通信方式和点对点、点对多点单机、多机通信。
◆ 支持多重安全接入及非法访问保护机制，提供防火墙、多IP地址过滤等等。
◆ 支持TCP Server/Client、UDP和 实时串口驱动等工作方式。
◆ 源和目标IP地址和端口可自由设定。
◆ 支持本地和远程设置。
◆ 兼容和符合IEC61131-2 Type-1/2/3标准。
◆ 兼容和符合TTL/COMS/LVTTL/LVCMOS标准。
◆ 兼容和符合UL508标准。
◆ 支持无源按钮输入接口。
◆ 支持TTL/COMS/LVTTL/LVCMOS输入接口。
◆ 支持24/48VDC或24/48/100/110/20/200/220/240VAC输入接口。
◆ 输入接口支持保护、隔离器及去抖滤波功能。
◆ 支持TTL/COMS/LVTTL/LVCMOS输出接口。
◆ 支持MOSFET输出接口。
◆ 支持可控硅输出接口。
◆ 支持固态继电器输出接口。
◆ 支持信号继电器输出接口。
◆ 支持电流功率继电器输出接口。
◆ 支持交流、直流触点输出。
◆ 支持触点负载过流保护.
◆ 提供自动、手动及遥控过流复位方式。
◆ 支持源型和漏型输入和输出方式。
◆ 符合IEC 61000-4-2 15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电 15KV ESD保护。
◆ 符合IEC 60747-5-2及UL 1577隔离标准。
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 高达2500/5000Vrms隔离。
◆ 防雷和抗浪涌保护设计。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 提供光链路失效及电源状态报警继电器IO输出。
◆ 单、多模或塑料光纤传输。
◆传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、SFP可选。
◆ 提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式。
◆ 支持独立、冗余、总线供电等各种供电方式。
◆ 全表面贴装技术。
◆ 通用型封装性价比高、质量稳定。
◆ 防雷型封装适合多雷电、重浪涌、强电磁干扰等环境使用。
◆ 工业型封装采用宽范围温度电压、加固型机箱和连接器、无风扇、多端口隔离，工作于工业恶劣环境。
◆ 高可靠性型/车载型封装采用高可靠坚固连接器、高IP等级，可防尘、防水、抗酸碱盐雾腐蚀、抗振动。
◆ 防水型封装性采用IP67/68等高等级防水设计，可在高湿度、雨淋、水下和腐蚀场合使用。
◆ 支持用户定制及OEM方式。
◆ 壁挂式、导轨式、插卡式、机架式。


江苏新创数字IO开关量/以太网总线级联型光端机订货型号命名标准：

FTMR-LA-DIOabcX-S/M/P-2-ST/FC/SC/LC/SFP-15/20/25/32-A/R/B/P-BCXY/DCXY/RCX-P-NC/NM/ND
FRMR-LA-DIOabcX-S/M/P-2-ST/FC/SC/LC/SFP-15/20/25/32-A/R/B-BCXY/DCXY/RCX-P-NC/NM/ND

FTMR-LA：数字IO开关量/以太网总线级联型光端机发射机；
FRMR-LA：数字IO开关量/以太网总线级联型光端机接收机；

DIOabcX：表示数字IO开关量数据方向及路数（发射机电口，接收机光纤接口）；
a：表示正向； b：表示反向； c：表示双向；
X： 表示路数，1/2/4/8/16/32/64/128路；

S/M/P：表示单模/多模光纤/塑料光纤；
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；

2：表示每个光纤接口数量；
2：表示2路光口；

ST/FC/SC/LC/SFP：表示光接口类型；
ST：表示ST接口； FC：表示FC接口； SC：表示SC接口； LC：表示LC接口； SFP：表示SFP接口；

15/20/25/32：表示允许的光链路最大损耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；

A/R/B:表示供电方式
A：表示独立供电； R：表示冗余供电； B：表示总线供电；

BCXY/DCXY/CCXY/RCX：表示机箱结构尺寸类型；
BCXY：表示机箱结构为C型壁挂式机箱尺寸类型；
BC01：BC01壁挂； BC02：BC02壁挂； BC11：BC11壁挂；
BC12：BC12壁挂； BC21：BC21壁挂； BC22：BC22壁挂；
BC31：BC31壁挂； BC32：BC32壁挂； BC41：BC41壁挂；
BC42：BC42壁挂； BC61：BC61壁挂； BC62：BC62壁挂；
BC81：BC81壁挂； BC82：BC82壁挂；

DCXY：表示机箱结构为C型导轨式机箱尺寸类型；
DC01：DC01导轨； DC02：DC02导轨； DC11：DC11导轨；
DC12：DC12导轨； DC21：DC21导轨； DC22：DC22导轨；
DC31：DC31导轨； DC32：DC32导轨； DC41：DC41导轨；
DC42：DC42导轨； DC61：DC61导轨； DC62：DC62导轨；
DC81：DC81导轨； DC82：DC82导轨；

CCXY：表示机箱结构为C型插卡式机箱尺寸类型；
CC01：CC01插卡； CC02：CC02插卡； CC11：CC11插卡；
CC12：CC12插卡； CC21：CC21插卡； CC22：CC22插卡；
CC31：CC31插卡； CC32：CC32插卡； CC41：CC41插卡；
CC42：CC42插卡； CC61：CC61插卡； CC62：CC62插卡；
CC81：CC81插卡； CC82：CC82插卡；

RCX：表示机箱结构为C型机架式机箱尺寸类型；
RC1：RC1机架； RC2：RC2机架； RC3：RC3机架；
RC4：RC4机架； RC6：RC6机架； RC8：RC8机架；

P：表示封装形式；
G：表示通用型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；

NC/NM/ND:表示供电方式
NC：非网管； NM：表示网管； ND：表示带光纤数字诊断网管；
