◆PCIe |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
接口数量 |
1路PCIe |
物理接口 |
PCI Express 2.0 x1 |
PCI Express 2.0 x1 |
PCI Express 2.0 x1 |
PCI Express 2.0 x1 |
接口标准 |
PCI Express 2.0 x1 |
最大带宽 |
2.5Gbps |
工作模式 |
全双工 |
接口控制器标准 |
16C550C compatible |
收发字节FIFOs深度 |
256-byte TX and RX FIFOs |
FIFO深度界限控制 |
可编程自动触发 |
IrDA模式 |
内置红外模式数据编解码器 |
GPIO |
额外16个多功能控制IO |
操作系统和驱动程序 |
兼容Windows 2000/XP/7/8/Vista、MacOS、Linux等操作系统和驱动程序 |
数字均衡和重定时 |
内置 |
◆数字IO开关量 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
接口数量 |
最大4/8/16/64/128路 |
物理接口 |
DB9F/DB44F/DB78F/可定制可定制 |
DB9F/DB44F/DB78/端子/D型/RJ45/工业连接器/可定制 |
DB9F/DB44F/DB78/端子/工业/D型/矩形/防水连接器/可定制 |
防水连接器/可定制 |
接口标准 |
兼容和符合IEE61131-2 Type 1/2/3标准
兼容和符合TTL/COMS/LVTTL/LVCMOS标准
兼容和符合UL508标准 |
无源按钮输入 |
开关状态 |
ON状态 |
OFF状态 |
机械触点 |
闭合 |
断开 |
TTL/CMOS/LVTTL/LVCMOS输入 |
开关状态 |
ON状态 |
OFF状态 |
电压范围 |
2.4~5VDC |
<0.7VDC |
电流范围 |
8~16mA |
<4mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
DC 24V直流输入(漏型) |
电压额定值 |
24VDC |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
15~30VDC |
<5VDC |
电流范围 |
2~15mA |
<0.5mA |
IEC 61131-2 Type 2 |
电压范围 |
11~30VDC |
<5VDC |
电流范围 |
6~30mA |
<2mA |
IEC 61131-2 Type 3 |
电压范围 |
11~30VDC |
<5VDC |
电流范围 |
2~15mA |
<1.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
DC 48V直流输入(漏型) |
电压额定值 |
48VDC |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
34~60VDC |
<10VDC |
电流范围 |
2~15mA |
<0.5mA |
IEC 61131-2 Type 2 |
电压范围 |
30~60VDC |
<10VDC |
电流范围 |
6~30mA |
<2mA |
IEC 61131-2 Type 3 |
电压范围 |
30~60VDC |
<10VDC |
电流范围 |
2~15mA |
<1.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
AC 24V交流输入(漏型) |
电压额定值 |
24VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
14~27Vrms |
<5Vrms |
电流范围 |
2~15mA |
<1mA |
IEC 61131-2 Type 2 |
电压范围 |
10~27Vrms |
<5Vrms |
电流范围 |
6~30mA |
<4mA |
IEC 61131-2 Type 3 |
电压范围 |
11~27Vrms |
<5Vrms |
电流范围 |
5~15mA |
<2mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
AC 48V交流输入(漏型) |
电压额定值 |
48VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
34~53Vrms |
<10Vrms |
电流范围 |
2~15mA |
<1mA |
IEC 61131-2 Type 2 |
电压范围 |
29~53Vrms |
<10Vrms |
电流范围 |
6~30mA |
<4mA |
IEC 61131-2 Type 3 |
电压范围 |
30~53Vrms |
<10Vrms |
电流范围 |
5~15mA |
<2mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
AC 100/110/120V交流输入(漏型) |
电压额定值 |
100/110/120VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
79~110/121/132Vrms |
<20Vrms |
电流范围 |
2~15mA |
<1mA |
IEC 61131-2 Type 2 |
电压范围 |
74~110/121/132Vrms |
<20Vrms |
电流范围 |
6~30mA |
<4mA |
IEC 61131-2 Type 3 |
电压范围 |
74~110/121/132Vrms |
<20Vrms |
电流范围 |
5~15mA |
<2.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
AC 200/220/240V交流输入(漏型) |
电压额定值 |
200/220/240VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
164~242/240/264Vrms |
<40Vrms |
电流范围 |
3~15mA |
<2mA |
IEC 61131-2 Type 2 |
电压范围 |
159~242/240/264Vrms |
<40Vrms |
电流范围 |
7~30mA |
<5mA |
IEC 61131-2 Type 3 |
电压范围 |
159~242/240/264Vrms |
<40Vrms |
电流范围 |
5~15mA |
<2.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
TTL/CMOS/LVTTL/LVCMOS输出 |
开关状态 |
ON状态 |
OFF状态 |
电压范围 |
2.4~5VDC |
<0.7VDC |
电流范围 |
8~16mA |
<4mA |
MOSFET管(N/P型) |
最大负载电压 |
60/100/200/350/400/600VAC 或VDC |
ON状态最大连续负载电流 |
0.1~10A |
ON状态非保护最大跌落电压 |
<3V |
ON状态保护输出最大跌落电压 |
<5V |
OFF开路状态最大漏电流 |
10uA |
最大动作时间 |
<10ms |
最大复位时间 |
<3ms |
兼容类型 |
Type 1/2/3 |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
可控硅输出 |
最大负载电压 |
75~264VAC 或3~60VDC/10~200VDC/600VDC |
ON状态最大连续负载电流 |
0.1~40A |
OFF开路状态最大漏电流 |
10mA |
最大动作时间 |
1/2周期+小于10ms |
最大复位时间 |
1/2周期+小于10ms |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
固态继电器输出 |
最大负载电压 |
75~264VAC 或3~60VDC/3~125VDC |
ON状态最大连续负载电流 |
0.1~5A |
OFF开路状态最大漏电流 |
10mA |
最大动作时间 |
1/2周期+小于1ms |
最大复位时间 |
1/2周期+小于1ms |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
功率继电器输出 |
最大允许电压 |
125/250VAC 或110/220VDC |
ON状态最大连续负载电流 |
1~300A |
OFF开路状态最大漏电流 |
10mA/100mA/1A 5VDC |
最大动作时间 |
<10ms |
最大复位时间 |
<3ms |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
静电保护 |
ESD静电保护 |
符合人体静电ESD ±15KV保护标准 |
气隙放电标准 |
符合IEC 61000-4-2 ±15KV 气隙放电标准 |
接触放电标准 |
符合IEC 61000-4-2 ±8kV 接触放电标准 |
数字电气隔离 |
隔离标准 |
符合IEC 60747-5-2及UL 1577隔离标准 |
绝缘电阻 |
大于10 E9欧姆 |
绝缘等级 |
2500/5000Vrms |
瞬变骚扰抗扰度 |
50 kV/µs 典型 |
防雷和浪涌保护 |
电气间隙和爬电距离标准 |
符合IEC 60664-1和VDE 0110-1 |
标称通流量 |
5KA |
最大通流量Imax |
10KA |
◆电源输入/供电方式 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
物理接口 |
PCI Express 2.0 x1 |
PCI Express 2.0 x1 |
PCI Express 2.0 x1 |
PCI Express 2.0 x1 |
PCI Express 背板直接供电 |
支持 |
支持 |
支持 |
支持 |
◆防雷浪涌保护/电气隔离/电磁兼容/安全认证/环境限制规范 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
防雷浪涌保护级别及防区 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
LPZ0B/Z1/Z2/Z3/可定制 |
多端口电气隔离 |
非隔非/部分/全部隔离/可定制离/可定制 |
非/部分/全部隔离/可定制 |
非/部分/全部隔离/可定制 |
非/部分/全部隔离/可定制 |
电磁兼容和传导辐射规范 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
CLASS-B/CE/FDA/可定制 |
电气安全认证规范 |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
UL/cUL/CE/CTICK/3C |
环境污染限制规范 |
ROHS/可定制 |
ROHS/可定制 |
ROHS/可定制 |
ROHS/可定制 |
◆可靠性试验及性能 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
三防漆保护 |
可定制 |
可定制 |
可定制 |
可定制 |
酸碱盐雾试验 |
可定制 |
可定制 |
可定制 |
可定制 |
沙尘试验 |
可定制 |
可定制 |
可定制 |
可定制 |
喷淋及浸润试验 |
可定制 |
可定制 |
可定制 |
可定制 |
振动/冲击试验 |
可定制 |
可定制 |
可定制 |
可定制 |
外壳加固与保护 |
非加固 |
加固 |
加固 |
加固 |
防护等级 |
IP30 |
IP30/65/可定制 |
IP30/65/67/68/可定制 |
IP67/68/可定制 |
◆工作环境 |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |
工作温度 |
-30℃~+70℃/可定制 |
-40℃~+85℃/可定制 |
-40℃~+85℃/可定制 |
-40℃~+85℃/可定制 |
湿度 |
0~95%不结凝 |
0~95%不结凝 |
0~95%不结凝 |
0~95%不结凝 |
◆外形尺寸(mm)(仅供参考) |
通用/防雷型 |
工业型 |
高可靠/车载型 |
防水型 |

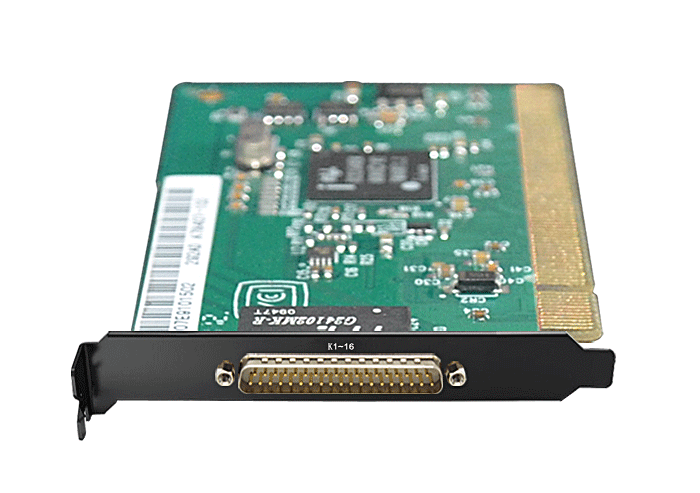

标准PCI Express 2.0板卡 |
64.4 X 120 |
