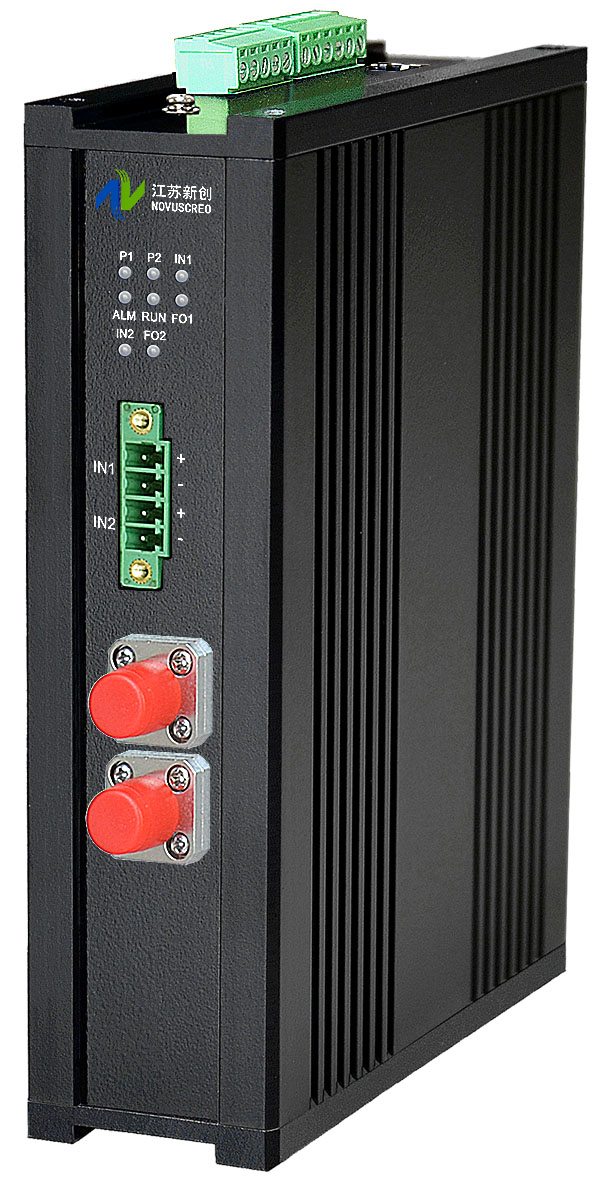

◆ 数字IO开关量 |
接口数量 |
1路或多路 |
接口标准 |
兼容和符合IEE61131-2 Type 1/2/3标准
兼容和符合TTL/COMS/LVTTL/LVCMOS标准
兼容和符合UL508标准
兼容和符合DIN19234、EN50227、DIN EN 60947-5-6 NAMUR接近开关标准 |
◆ 无源按钮输入 |
开关状态 |
ON状态 |
OFF状态 |
机械触点 |
闭合 |
断开 |
◆ TTL/CMOS/LVTTL/LVCMOS输入 |
开关状态 |
ON状态 |
OFF状态 |
电压范围 |
2.4~5VDC |
<0.7VDC |
电流范围 |
8~16mA |
<4mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
◆ NAMUR接近开关输入 |
开关状态 |
ON状态 |
OFF状态 |
电流范围 |
>2.1mA |
<1.2mA |
开路电压 |
大约8V |
短路电路 |
大约8mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
配电输出 |
8VDC |
◆ DC 24V直流输入(漏型) |
电压额定值 |
24VDC |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
15~30VDC |
<5VDC |
电流范围 |
2~15mA |
<0.5mA |
IEC 61131-2 Type 2 |
电压范围 |
11~30VDC |
<5VDC |
电流范围 |
6~30mA |
<2mA |
IEC 61131-2 Type 3 |
电压范围 |
11~30VDC |
<5VDC |
电流范围 |
2~15mA |
<1.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
◆ DC 48V直流输入(漏型) |
电压额定值 |
48VDC |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
34~60VDC |
<10VDC |
电流范围 |
2~15mA |
<0.5mA |
IEC 61131-2 Type 2 |
电压范围 |
30~60VDC |
<10VDC |
电流范围 |
6~30mA |
<2mA |
IEC 61131-2 Type 3 |
电压范围 |
30~60VDC |
<10VDC |
电流范围 |
2~15mA |
<1.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
◆ AC 24V交流输入(漏型) |
电压额定值 |
24VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
14~27Vrms |
<5Vrms |
电流范围 |
2~15mA |
<1mA |
IEC 61131-2 Type 2 |
电压范围 |
10~27Vrms |
<5Vrms |
电流范围 |
6~30mA |
<4mA |
IEC 61131-2 Type 3 |
电压范围 |
11~27Vrms |
<5Vrms |
电流范围 |
5~15mA |
<2mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
◆ AC 48V交流输入(漏型) |
电压额定值 |
48VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
34~53Vrms |
<10Vrms |
电流范围 |
2~15mA |
<1mA |
IEC 61131-2 Type 2 |
电压范围 |
29~53Vrms |
<10Vrms |
电流范围 |
6~30mA |
<4mA |
IEC 61131-2 Type 3 |
电压范围 |
30~53Vrms |
<10Vrms |
电流范围 |
5~15mA |
<2mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
◆ AC 100/110/120V交流输入(漏型) |
电压额定值 |
100/110/120VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
79~110/121/132Vrms |
<20Vrms |
电流范围 |
2~15mA |
<1mA |
IEC 61131-2 Type 2 |
电压范围 |
74~110/121/132Vrms |
<20Vrms |
电流范围 |
6~30mA |
<4mA |
IEC 61131-2 Type 3 |
电压范围 |
74~110/121/132Vrms |
<20Vrms |
电流范围 |
5~15mA |
<2.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
◆ AC 200/220/240V交流输入(漏型) |
电压额定值 |
200/220/240VAC,50/60HZ |
开关状态 |
ON状态 |
OFF状态 |
IEC 61131-2 Type 1 |
电压范围 |
164~242/240/264Vrms |
<40Vrms |
电流范围 |
3~15mA |
<2mA |
IEC 61131-2 Type 2 |
电压范围 |
159~242/240/264Vrms |
<40Vrms |
电流范围 |
7~30mA |
<5mA |
IEC 61131-2 Type 3 |
电压范围 |
159~242/240/264Vrms |
<40Vrms |
电流范围 |
5~15mA |
<2.5mA |
输入保护 |
内置 |
输入隔离 |
内置 |
输入滤波 |
1us~100ms可选 |
◆ TTL/CMOS/LVTTL/LVCMOS输出 |
开关状态 |
ON状态 |
OFF状态 |
电压范围 |
2.4~5VDC |
<0.7VDC |
电流范围 |
8~16mA |
<4mA |
◆ MOSFET管(N/P型) |
最大负载电压 |
60/100/200/350/400/600VAC 或VDC |
ON状态最大连续负载电流 |
0.1~10A |
ON状态非保护最大跌落电压 |
<3V |
ON状态保护输出最大跌落电压 |
<5V |
OFF开路状态最大漏电流 |
10uA |
最大动作时间 |
<10ms |
最大复位时间 |
<3ms |
兼容类型 |
Type 1/2/3 |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
◆ 可控硅输出 |
最大负载电压 |
75~264VAC 或3~60VDC/10~200VDC/600VDC |
ON状态最大连续负载电流 |
0.1~40A |
OFF开路状态最大漏电流 |
10mA |
最大动作时间 |
1/2周期+小于10ms |
最大复位时间 |
1/2周期+小于10ms |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
◆ 固态继电器输出 |
最大负载电压 |
75~264VAC 或3~60VDC/3~125VDC |
ON状态最大连续负载电流 |
0.1~5A |
OFF开路状态最大漏电流 |
10mA |
最大动作时间 |
1/2周期+小于1ms |
最大复位时间 |
1/2周期+小于1ms |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
◆ 功率继电器输出 |
最大允许电压 |
125/250VAC 或110/220VDC |
ON状态最大连续负载电流 |
1~300A |
OFF开路状态最大漏电流 |
10mA/100mA/1A 5VDC |
最大动作时间 |
<10ms |
最大复位时间 |
<3ms |
输出保护 |
内置过流保护可选 |
保护恢复方式 |
自动/手动/遥控可选 |
输出隔离 |
内置可选 |
◆ 静电保护 |
ESD静电保护 |
符合人体静电ESD ±15KV保护标准 |
气隙放电标准 |
符合IEC 61000-4-2 ±15KV 气隙放电标准 |
接触放电标准 |
符合IEC 61000-4-2 ±8kV 接触放电标准 |
◆ 电气隔离 |
隔离标准 |
符合IEC 61010-1 |
隔离方式 |
输入、输出和电源三端隔离 |
绝缘强度 |
大于2500VAC 1min(输入、输出和电源之间) |
绝缘电阻 |
大于100MΩ 500VDC(输入、输出和电源之间) |
◆ 电磁兼容 |
电磁兼容标准 |
GB/T 18268(IEC61326-1) |
◆ 防雷和浪涌保护 |
电气间隙和爬电距离标准 |
符合IEC 60664-1和VDE 0110-1 |
标称通流量 |
5KA |
最大通流量Imax |
10KA |
◆电源输入/供电方式 |
供电电压 |
18~36VDC |
输入方式 |
独立供电/总线供电 |
配电电压输出 |
24VDC/8VDC(NAMUR 输入)等等 |
◆工作环境 |
工作温度 |
-40℃~+70℃ |
存储温度 |
-40℃~+85℃ |
湿度 |
0~95%不结凝 |
防护等级 |
IP20 |
◆外形尺寸( mm ) |
DM2(特薄模块导轨式) |
114.5 X 99 X 12.5 (长X 高X 宽) |
DB2(特薄底板安装式) |
114.5 X 99 X 12.5 (长X 高X 宽) |
接线连接方式 |
螺钉 |
安装方式 |
独立式或底板集中式 |
材料类型 |
PA-66 |
