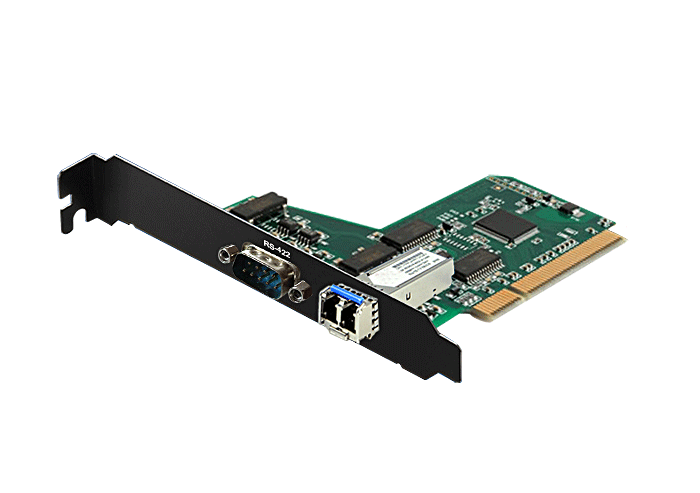

RS-422/PCIe光电多用户卡是江苏新创自主研发创新，专门为计算机串口扩展和与多路RS-422接口通信而设计。通过使用本光电多用户卡，你可以轻松将计算机的串口扩展成2～8个用户。通过多用户卡，使用串口电缆或单模、多模或塑料光纤，中心的计算机、工控机、POS机、中控系统、数据采集或控制设备、计量计费系统、机器视觉及运动控制系统等主机或中央控制系统等可以通过标准的PCIe同时连接多台RS-422串口设备如传感器、变送器、编码器、计数器、变频器、伺服器、执行器、RFID读写终端、模数转换设备、探测器、烟感探头、仪器仪表及测量计量设备、IO控制终端、打印机，这样大大方便了中心主机及软件系统同时与多台RS-422设备或装置完成数据通信、采集和控制。PCIe接口自动兼容和支持PCI Express 2.0 x1标准，单通道支持双向2.5Gbps带宽，16C550C寄存器标准，高达256-byte发送和接收FIFOs及可编程满空界限自动触发，支持多点自动寻址及红外数据收发自动编码和解码，支持自动配置和热插拔，兼容Windows 2000/XP/7/8/Vista、MacOS、Linux等操作系统和驱动程序。多用户卡的每路RS-422接口透明支持任意RS-422上层协议和异步通信方式，支持50～230K/460K/1M/5M/12M/25Mbps任意速率。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量。采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件，因而有效的保护了RS-422通信接口免受雷电及浪涌信号冲击而损坏，并且不会引起信号畸变和传输带宽下降。数字隔离器和防雷器的双重保护，使得RS-422通信接口不但免受雷电及浪涌冲击，而且从电气上实现了隔离，因此使得设备的RS-422通信接口得到高可靠保护。
　　RS-422/PCIe光电多用户卡的RS-422端口支持光纤输入输出接口，光纤或电缆接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤、双纤接入互连；光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块。支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模最大0～8公里；单模0～120公里，塑料光纤0～200米；发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)。
　　RS-422/PCIe光电多用户卡可根据用户的应用场合和需求不同而特殊设计，产品可分为通用型、工业型、高可靠、车载型、防水型等封装类型和可靠性级别，也可以根据用户特殊要求定制和组合。
　　RS-422/PCIe光电多用户卡通用型封装具有高的性价比，满足大多数应用场合，性能质量稳定。

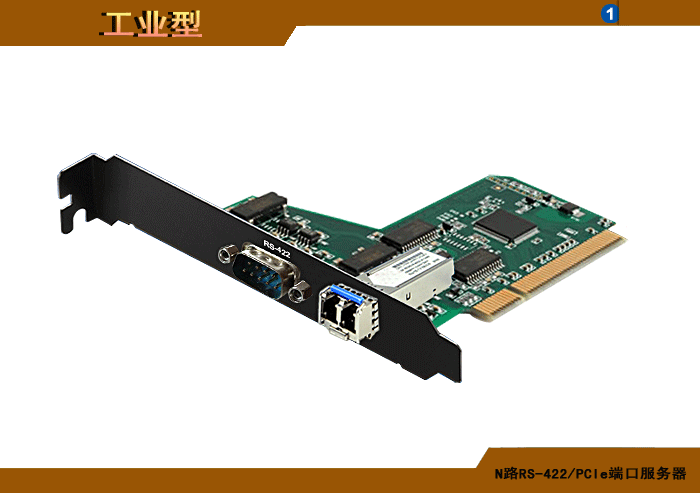

　　RS-422/PCIe光电多用户卡工业型封装采用全工业级宽温度范围及标准的电磁兼容设计，采用工业连接器，具有良好的无风扇散热设计，宽范围电源输入电压，同时支持多端口电气隔离设计，因此性能优越，耐高温、严
　　RS-422/PCIe光电多用户卡高可靠/车载型封装是为了满足用户更加严酷恶劣的特殊应用环境、更高性能级别和稳定性要求而设计制造。不但采用多级粗细防雷抗浪涌保护、良好的无风扇散热、宽范围电源输入电压、更宽温度范围、标准的电磁兼容和多端口电气隔离等等各种高可靠性设计，而且还特别采用坚固的接插件、各种特殊的针对性加强设计和高级别IP封装等级，因此可防尘、防水、抗酸碱盐雾腐蚀、抗高加速度的振动。高可靠型产品不但能够长期在高温、高寒、高海拔等野外环境和长期车载、颠簸、剧烈振动等场合应用，也可在高粉尘、高湿度、高腐蚀、强电磁干扰等易燃易爆等危险和严酷环境中稳定可靠运行。
　　RS-422/PCIe光电多用户卡防水型封装采用IP67/68等高等级防水接插件和连接线缆，使用相应的高性能防水密封、无浸润和抗腐蚀技术，可以使得产品长期工作在高湿度、雨淋、风雪灾难、水下作业、海底钻探和井下救灾等需要高IP等级密封防水和腐蚀场合。
　　RS-422/PCIe光电多用户卡通用型、工业型、高可靠型、车载型、防水型等封装可供用户选择和使用；所有接口信号及电源接插件、防雷浪涌保护级别可根据不同的封装形式和可靠性级别选择，也可由用户特殊指定定制。输入电源由PCI Express背板直接供电。
　　RS-422/PCIe光电多用户卡已经广泛应用在城市、产业园及开发区、乡镇村庄及住宅小区、政府企事单位、厂矿企业商户、校园、高铁及地铁轨道交通、高速公路交通收费卡口、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、山林公园、旅游风景区、燃煤气自来水及污水处理、能源发电和输配变电网、电信接入运营网及广电网络、城域主干网络及宽带接入网、户外大屏显示及广告、LED照明、舞台展示和AV娱乐中心、体育运动赛事场展览博物馆、环境监测和保护、物联网及大数据机房控制中心、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、视频可视会议、船舶运输、海上及水下作业及钻探井平台、公安等领域的安防视频监控、图像传输和采集存储分发、视频会议、影像处理控制系统中。


◆ 支持最大2/4/8路RS-422输入/输出。
◆ 支持兼容PCI Express 2.0 x1背板扩展总线。
◆ 高达2.5Gbps板卡背板带宽。
◆ PCI Express支持单通道全双工通信。
◆ 兼容和支持16C550C串行控制器寄存器。
◆ 发送和接收FIFOs深度高达256字节。
◆ FIFOs深度和界限可编程自动触发。
◆ 内置数据编解码支持红外串行通信模式。
◆ 内置自动均衡和重定时功能。
◆ 兼容Windows 2000/XP/7/8/Vista、MacOS、Linux等操作系统。
◆ 符合EIA/TIA-422/EIA-530/EIA-449/V.11标准。
◆ 透明支持任意RS-422上层协议和各种异步工作模式。
◆ 支持50～230K/460K/1M/5M/12M/25Mbps(TTL) 任意速率
◆ 传输距离最大多模最大0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) 。
◆ ST、FC、SC、LC、E2000可选(尾纤可选)。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 60747-5-2及UL 1577隔离标准。
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 高达2500/5000Vrms隔离。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 全表面贴装技术。
◆ 通用型封装性价比高、质量稳定。
◆ 防雷型封装适合多雷电、重浪涌、强电磁干扰等环境使用。
◆ 工业型封装采用宽范围温度电压连接器、无风扇、多端口隔离，工作于工业恶劣环境。
◆ 高可靠性型/车载型封装采用高可靠坚固连接器、高IP等级，可防尘、防水、抗酸碱盐雾腐蚀、抗振动。
◆ 防水型封装性采用IP67/68等高等级防水设计，可在高湿度、雨淋、水下和腐蚀场合使用。
◆ 支持用户定制及OEM方式。
◆ 支持即插即用功能，支持热插拔。
◆ 计算机PCI Express插卡式。


江苏新创RS-422/PCIe光电多用户卡订货型号命名标准：

FTR-RS-422/PCIe-I-P-10X1-2K/5K-P

FTR-RS-422/PCIe-I：FTR-RS-422/PCIe光电多用户卡；
RS-422：表示RS-422接口；
PCIe：表示PCI Express；
I：表示内置数字隔离器；
P：表示内置5KA/10KA浪涌保护器；

10X1：表示1通道PCI Express背板总线支持的最大RS-422的路数；
X：表示2/4/8路；

2K5/5K：表示最大隔离电压；
2K5：表示2500Vrms； 5K：表示5000Vrms；

P：表示封装形式；
G：表示通用型封装； P：表示防雷型封装； I：表示工业型封装；
R：表示高可靠封装； C：表示车载型封装； W：表示防水型封装；
