Ethernet(10Base-2)有源光缆AOC/光纤导线采用高度集成微型的有源光缆AOC或模块化开放式光纤接口远距离互联设计，专门为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种IO设备、仪器仪表、电压、电流、电量、温度、压力、流量、液位、电位、位置、烟雾、化学元素检测等等各种传感器、编码器、计数器、变频器、伺服器、执行器输出的Ethernet(10Base-2)信号进行光纤隔离、转换和延长传输而设计。透明符合和兼容Ethernet(10Base-2)总线标准，采用底层转换技术，透明支持任意Ethernet(10Base-2)上层协议，支持最大10Mbps的总线工作速率。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量，单段电缆总线长度可达185米 ，最大节点数30个。支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
　　Ethernet(10Base-2)有源光缆AOC/光纤导线电接口采用多种连接器，便于在各种场合使用。标准的D型或矩形连接器插头，直接插入用户设备面板上的D型或矩形连接器插座中完成光电转换功能，并且出现故障时用户可随意拔出有源光缆进行替换；SFP可插拔接口便于用户简化设计和维修，通过统一标准的SFP可插拔接口，有源光缆的电口可直接插入用户设备完成光电转换，并且出现故障时用户可随意拔出有源光缆进行替换；标准的M系列工业连接器插头，直接插入用户设备面板上的M系列工业连接器插座中完成光电转换功能，并且出现故障时用户可随意拔出有源光缆进行替换。
　　Ethernet(10Base-2)有源光缆AOC/光纤导线通过集成的有源光缆AOC设计，可以直接替代电缆连接，光缆距离可由用户指定。有源光缆或光纤接口支持单模、多模或塑料光纤，通信距离多模最大0～8公里；单模0～120公里，塑料光纤0～200米；发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)。
　　Ethernet(10Base-2)有源光缆AOC/光纤导线信号输入输出、光纤链路失效、电源等状态指示灯管脚方便用户维护和故障判断。
　　Ethernet(10Base-2)有源光缆AOC/光纤导线支持5V或24V(18～36V)直流电源输入设计，也可通过有源光缆中电缆混合的方式远距离供电。
　　Ethernet(10Base-2)有源光缆AOC/光纤导线可根据用户的应用场合和需求不同而特殊设计，可分为商业级、工业级等可靠性级别。
　　Ethernet(10Base-2)有源光缆AOC/光纤导线已经广泛应用在石油化工、矿山开采及冶炼厂矿企业、高铁及地铁轨道交通、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、燃煤气自来水及污水处理、能源发电和输配变电网、环境监测和保护、物联网及大数据机房控制中心、食品加工、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、船舶运输、物探及地震海洋勘探、海上及水下作业及钻探井平台的PLC/DCS等自动控制及数据采集系统中。


◆ 支持点对点连接方式。
◆ 支持Ethernet(10Base-2) 光纤隔离、转换和延长传输。
◆ 兼容和符合Ethernet(10Base-2)总线标准。
◆ 支持最大10Mbps速率。
◆ 支持单段电缆最大通信距离185米 。
◆ 支持最大设备数30个。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 支持底层接口转换技术。
◆ 支持信号输入、输出及电源三端隔离和强大的抗干扰功能。
◆ 电流回路支持自动限流过载保护。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8Kv接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 61010-1隔离标准。
◆ 高达2500VAC 1min隔离。
◆ 符合GB/T 18268(IEC61326-1)电磁兼容标准
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 支持输入、输出电源反向过流过压自动保护。
◆ 支持单模、多模和塑料光纤。
◆ 传输距离最大多模200米、单模80公里和塑料光纤20米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ 电接口支持D型或矩形连接器。

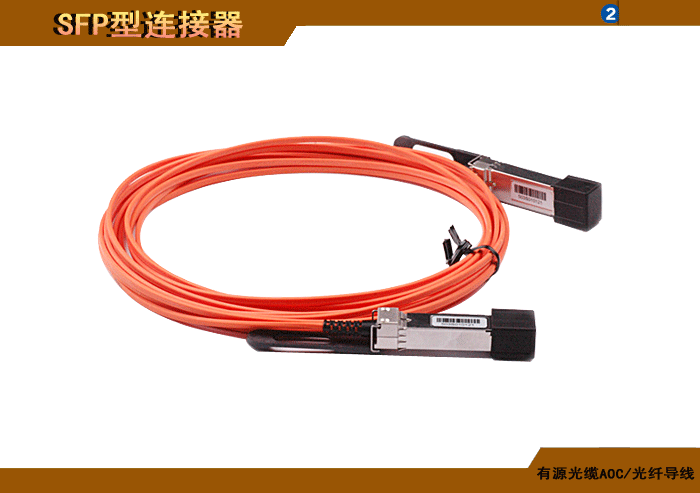

◆ 电接口支持SFP可插拔连接器。
◆ 电接口支持M系列工业型连接器。
◆ 提供信号输入输出、光纤链路失效等状态指示。
◆ 5/18～36VDC直流电源输入，支持电缆混合远距离供电。
◆ 支持商业级、工业级等可靠性级别。


江苏新创Ethernet(10Base-2)有源光缆AOC/光纤导线订货型号命名标准：

AOCTR10Base2-c1-S/M/P-DXD/P/MX/M-C/I/M

AOCTR：有源光缆/光纤接口收发模块；
AOCT：表示有源光缆/光纤接口发射光纤模块；
AOCR：表示有源光缆/光纤接口接收光纤模块；

10Base2c1：表示Ethernet(10Base-2)数据方向及路数；
c：表示双向；
1：表示1路；

S/M/P：表示有源光缆内封装的光纤种类；

DX：有源光缆定制距离，X为距离，单位米；

S/M/PX：表示光纤接口支持的光纤种类及数量；
S：单模； M：多模； P：塑料光纤；
X：表示多纤，最大8纤；

15/20/25/32：表示允许的光链路最大损耗；
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；

C/P：表示光纤出纤形式；
C：光纤插座非尾纤 P：表示尾纤型；

P/A/U：表示光纤端面类型；
P：表示PC接口； A：表示APC接口； U：表示UPC接口；

D/P/MX/M：表示电接口连接方式；
D：D矩形连接器型封装；
P：SFP可插拔连接器型封装；
MX：M系列工业连接器型封装；

C/I/M：表示模块可靠性级别；
C：商业级； I：工业级；
