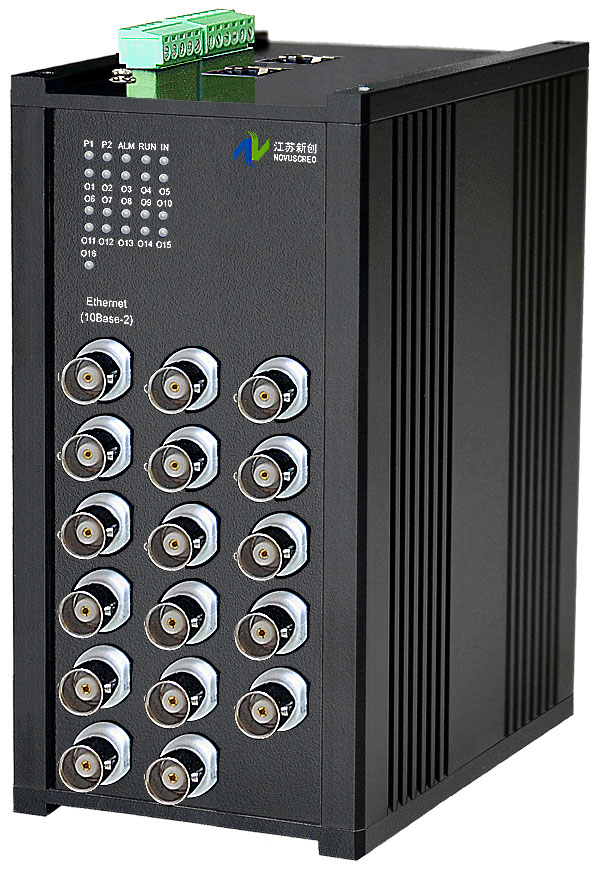

Ethernet(10Base-2)集线器(HUB) 是江苏新创自主研发创新，专门为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种IO设备、仪器仪表、电压、电流、电量、温度、压力、流量、液位、电位、位置、烟雾、化学元素检测等等各种传感器、编码器、计数器、变频器、伺服器、执行器输出的Ethernet(10Base-2)信号转换成同时分配或扩展输出成多路10Base-T输出，这样大大方便了多个用户同时共享同一总线。采用零延迟自动方向切换技术及底层接口转换技术，透明符合和兼容Ethernet(10Base-2/10Base-T)总线标准，采用底层转换技术，透明支持任意Ethernet(10Base-2/10Base-T)上层协议，支持最大10Mbps的总线工作速率。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量，单段电缆总线长度Ethernet(10Base-2)输入接口可达185米，最大节点数30个；Ethernet(10Base-T)输入接口可达100米，最大节点数254个。支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
　　Ethernet(10Base-2)集线器(HUB)可根据用户的应用场合和需求不同而特殊设计，产品可分为独立模块DIN35mm导轨模块固定型。
　　Ethernet(10Base-2)集线器(HUB)输入电源支持24V/28V直流或交流供电并提供相应的状态报警输出。
　　Ethernet(10Base-2)集线器(HUB)已经广泛应用在石油化工、矿山开采及冶炼厂矿企业、高铁及地铁轨道交通、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、燃煤气自来水及污水处理、能源发电和输配变电网、环境监测和保护、物联网及大数据机房控制中心、食品加工、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、船舶运输、物探及地震海洋勘探、海上及水下作业及钻探井平台的PLC/DCS等自动控制及数据采集系统中。


◆ 最大支持1路Ethernet(10Base-2)输入， 2/4/8/12/16/20/24/32路10Base-T分配输出。
◆ 兼容和符合Ethernet(10Base-2/10Base-T)总线标准。
◆ 支持最大10Mbps速率。
◆ 单段电最大通信距离185米(10Base-2)/100米(10Base-T) 。
◆ 支持最大设备数30/254个。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 支持底层接口转换技术。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 60747-5-2及UL 1577隔离标准。
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 高达2500/5000Vrms隔离。
◆ 防雷和抗浪涌保护设计。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 可多级级联使用。
◆ 无需软件设置，支持即插即用功能，支持热插拔。
◆ 全表面贴装技术。
◆ 支持用户定制及OEM方式。
◆ 独立模块DIN35mm导轨固定型。


江苏新创Ethernet(10Base-2)集线器(HUB)订货型号命名标准：

10Base2-XYZW-A/B-DM4/DC31/DC32-NC/NM

10Base2-XYZW：Ethernet(10Base-2)集线器(HUB) ；
Ethernet(10Base-2)：表示Ethernet(10Base-2)接口；
X：表示输入路数； Y：表示环路数量； Z：表示输出路数； W：表示同一机箱中具有相同配置的组数；

A/B：表示输入供电方式；
A：表示独立供电；
B：表示总线供电；

DM4/DC31：表示机箱结构尺寸类型；
DM4：表示DM4导轨模块；
DC31：表示DC31导轨模块；
DC32：表示DC32导轨模块；

NC/NM：表示网管；
NC：表示非网管；
NM：表示网管型；
