Profibus微型光端机采用高度集成超小微型模块化低成本设计，用户几乎不需任何外围电路就可以将远端现场的各种串口设备如传感器、变送器、编码器、计数器、变频器、伺服器、执行器、RFID读写终端、模数转换设备、探测器、烟感探头、LED灯光控制、遥控遥测遥信自动化装置、仪器仪表及测量计量设备、IO控制终端、打印机、云台、雨刷、加热器、控制报警器、红外补光和控制键盘的Profibus接口信号通过光纤与中心的计算机、工控机、PLC、POS机、中控系统、数据采集或控制设备、计量计费系统、SCADA（数据采集及监控）、机器视觉及运动控制系统等主机或中央控制系统相连，这样大大方便了中心主机及软件系统同时与多台Profibus设备或装置完成数据通信、采集和控制。采用底层转换技术，透明支持任意Profibus-DP/FMS或Profibus-PA（MBP IEC651158-2)接口的任意DPV0、DPV1、DPV2上层协议，支持全双工/半双工、单向或双向通信方式，Profibus-DP/FMS自适应9.6Kbps～12Mbps任意速率，Profibus-PA支持31.25Kbps。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量。由于采用光纤设计及接口多重防雷浪涌保护设计，因此用户设备的Profibus信号不但能够通过光纤进行远距离传输，而且可以有效的抑制雷电、浪涌信号、静电冲击和强电磁波辐射干扰，而且可实现设备之间的电气隔离。
Profibus微型光端机提供可选的有源无源I/O、继电器控制触点、按钮等的输入、输出开关量信号接口，使得远端控制、开关设备、报警传输连接十分简单和方便。IO开关量输入支持各种有源或无源数字IO/开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号；IO开关量输出支持有源或无源数字IO/开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
Profibus微型光端机提供信号输入输出、光纤链路失效、电源等状态指示灯管脚方便用户维护和故障判断。
Profibus微型光端机支持的光纤接口非常灵活，不但支持单模、多模或塑料光纤，光接口ST、FC、SC、LC。支持各种不同的传输距离，多模最大0～200米；单模0～80公里，塑料光纤0～20米；发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)。
Profibus微型光端机采用微型模块化封装设计，输入电源支持宽范围85~265V交直流、-48V(36～72V)直流、24V/28V直流或交流(18～36V)、12V(9～18V) 直流或交流适配器转换输入、+5V直接输入。
Profibus微型光端机可根据用户的应用场合和需求不同而特殊设计，可分为商业级、工业级等可靠性级别。
◆ 支持点对点连接方式。
◆ 高度集成超小微型模块化设计。
◆ 支持Profibus、控制数据、IO开关量并行传输。
◆ 支持Profibus接口光纤传输。
◆ 符合Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2)标准。
◆ 透明支持任意Profibus DPV0、DPV1、DPV2上层协议和各种工作模式。
◆ 自适应9.6Kbps～12Mbps或31.25Kbps任意速率。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 支持各种有源无源报警、IO开关量信号。
◆ 支持单模、多模和塑料光纤。
◆ 传输距离最大多模多模最大0～200米；单模0～80公里，塑料光纤0～20米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) 。
◆ 光接口支持ST、FC、SC、LC。
◆ 提供信号输入输出、光纤链路失效、电源等状态指示。
◆ 支持商业级、工业级等可靠性级别。
|
◆Profibus |
|
接口数量 |
1路或多路 |
|
物理接口 |
Profibus连接器/端子/RJ45 |
|
接口标准 |
Profibus-DP/FMS或Profibus-PA(MBP IEC651158-2) |
|
最大带宽 |
9.6Kbps～12Mbps或31.25Kbps |
|
通信误码率 |
小于10E-12 |
|
通信协议 |
全透Profibus DPV0、DPV1、DPV2等任意上层协议 |
|
通信方式 |
支持全双工/半双工、单向或或双向通信方式 |
|
◆数字IO/开关量 |
|
接口数量 |
多路可选 |
|
物理接口 |
工业端子 |
|
输入信号 |
TTL/CMOS、有源或无源数字IO/开关量输入 |
|
输出信号 |
TTL/CMOS、有源或无源数字IO/开关量输出，常开常闭可选。 |
|
◆光纤 |
|
物理接口 |
FC/SC/ST/LC |
|
光纤种类 |
单模(9/125um)或多模(50/62.5/125um)或塑料光纤 |
|
光纤连接端面 |
PC/APC/UPC |
|
光纤数量 |
单纤 |
|
光发射波长 |
1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) |
|
传输距离 |
多模：200米；单模：0～20/40/80公里；塑料：光纤0～20米 |
|
最大光功率动态范围 |
15/20/25dB |
|
◆供电电源 |
|
220V/110V(85~265V)交直流 |
|
-48V (36～72V) 直流 |
|
24V(18～36V) 交直流 |
|
28V(18～36V) 交直流 |
|
12V(9～18V) 交直流 |
|
+5V |
|
◆封装形式 |
|
微型超小模块封装 |
|
◆工作环境 |
商业级 |
工业级 |
|
工作温度 |
-20℃～+65℃ |
-40℃～+85℃ |
|
湿度 |
0～95%不结凝 |
0～95%不结凝 |
|
◆外形尺寸(mm)（仅供参考） |
|

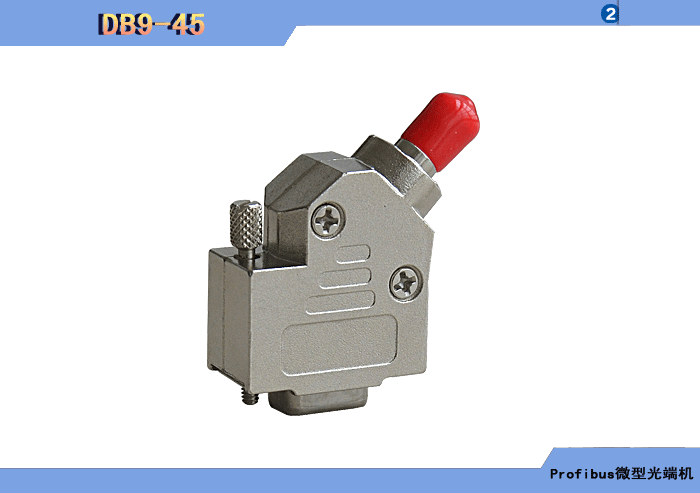

1路Profibus（Profibus连接器） |
22 X 16 X 14 (长X宽X高) (不包括光接口，端口接插件) |
江苏新创Profibus微型光端机订货型号命名标准：
FTRMINI-ProfibusDP/FMS/PAabcX-KabcX-BCXY/DCXY/CCXY/RCX-S/M/PX-P
FTRMINI：微型光端机；
FTMINI：表示发射微型光端机；
FRMINI：表示接收微型光端机；
ProfibusDP/FMS/PAabc1：表示Profibus种类、方向及路数；
ProfibusDP：表示Profibus-DP接口；
ProfibusFMS：Profibus-FMS接口；
ProfibusPA：表示Profibus-PA接口；
a：表示正向； b：表示反向； c：表示双向；
X： 表示路数；
KabcX：表示输入输出IO开关量方向及路数；
a：表示正向； b：表示反向； c：表示双向；
X：表示路数；
S/M/P1：表示光接口支持的光纤种类及数量
S：单模； M：多模； P：塑料光纤；
1：表示单纤；
15/20/25/32：表示允许的光链路最大损耗
15：表示15dB； 20：表示20dB； 25：表示25dB； 32：表示32dB；
F/T/S/L：表示光接口类型
F：表示FC接口； T：表示ST接口； S：表示SC接口； L：表示LC接口；
P/A/U：表示光纤端面类型
P：表示PC接口； A：表示APC接口； U：表示UPC接口；
C/I/M：表示模块可靠性级别
C：商业级； I：工业级；
