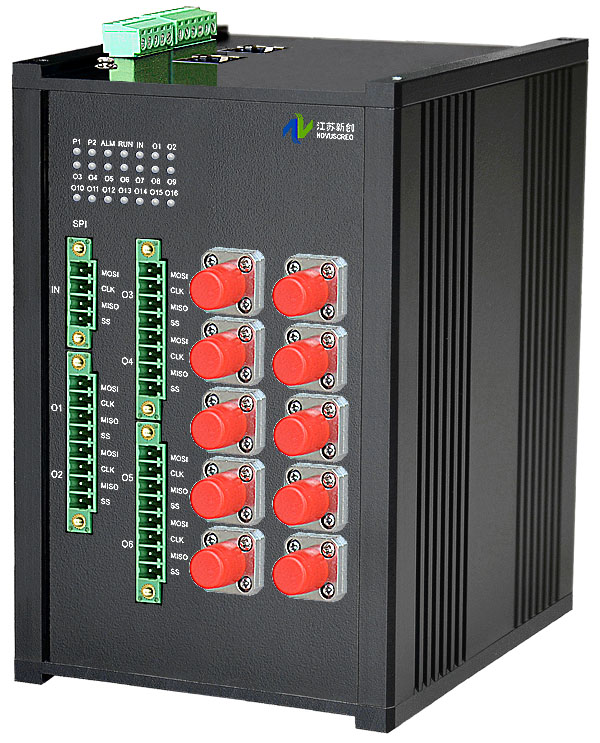

SPI光电集线器(HUB) 是江苏新创自主研发创新，专门为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种IO设备、仪器仪表、电压、电流、电量、温度、压力、流量、液位、电位、位置、烟雾、化学元素检测等等各种传感器、变送器、编码器、计数器、变频器、伺服器、执行器、RFID读写终端、模数转换设备、探测器、烟感探头、仪器仪表及测量计量设备、IO控制终端、打印机、模拟A/D或D/A转换器、DSP芯片、FPGA、微处理器、单片机以及其他各种ASIC芯片输出的标准SPI总线信号同时分配或扩展成多路SPI光电输出，这样大大方便了多个用户同时共享同一总线。SPI接口透明支持任意SPI上层协议，支持DC～100K/400K/5Mbps读写速率。支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
　　SPI光电集线器(HUB)支持光纤分配或扩展接口，光纤接口非常灵活，不但支持单模或多模或塑料光纤，同时支持单纤、双纤或多接入互连；光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块。支持工业/高可靠/防水等各种高可靠光纤连接器；支持各种不同的距离，多模最大8公里；单模0～120公里，塑料光纤0～200米；发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)。
　　SPI光电集线器(HUB)可根据用户的应用场合和需求不同而特殊设计，产品可分为独立模块DIN35mm导轨模块固定型。
　　SPI光电集线器(HUB)输入电源支持24V/28V直流或交流供电并提供相应的状态报警输出。
　　SPI光电集线器(HUB)已经广泛应用在石油化工、矿山开采及冶炼厂矿企业、高铁及地铁轨道交通、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、燃煤气自来水及污水处理、能源发电和输配变电网、环境监测和保护、物联网及大数据机房控制中心、食品加工、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、船舶运输、物探及地震海洋勘探、海上及水下作业及钻探井平台的PLC/DCS等自动控制及数据采集系统中。


◆ 最大支持1路SPI输入，2/4/8/12/16/20/24/32路SPI光电分配输出。
◆ 兼容和符合SPI总线标准。
◆ 支持SPI主从读写，最大速率DC～100K/400K/5Mbps。
◆ 支持单、多模或塑料光纤接口分配或扩展输出。
◆ 传输距离最大多模最大8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、E2000可选(尾纤可选)。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8kV接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 60747-5-2及UL 1577隔离标准。
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 高达2500/5000Vrms隔离。
◆ 防雷和抗浪涌保护设计。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 可多级级联使用。
◆ 无需软件设置，支持即插即用功能，支持热插拔。
◆ 全表面贴装技术。
◆ 支持用户定制及OEM方式。
◆ 独立模块DIN35mm导轨固定型。


江苏新创SPI光电集线器(HUB)订货型号命名标准：

FTRSPIXYZW-A/B-DM4/DC31/DC32-NC/NM

FTRSPIXYZW：SPI光电集线器(HUB) ；
SPI：表示SPI接口；
X：表示输入路数； Y：表示环路数量； Z：表示输出路数； W：表示同一机箱中具有相同配置的组数；

A/B：表示输入供电方式；
A：表示独立供电；
B：表示总线供电；

DM4/DC31：表示机箱结构尺寸类型；
DM4：表示DM4导轨模块；
DC31：表示DC31导轨模块；
DC32：表示DC32导轨模块；

NC/NM：表示网管；
NC：表示非网管；
NM：表示网管型；
