KNX冗余备份型光端机是江苏新创自主研发创新，专门为住宅和楼宇控制装置如照明、遮光/百叶窗、保安系统、能源管理、供暖、通风、空调系统、信号和监控系统、服务界面及楼宇控制系统、远程控制、计量、视频/音频控制、大型家电等接入到一个统一的系统进行控制、监视和发送信号而设计，不需要额外的控制中心。采用主备双纤1+1保护工作方式，产品采用新创光纤故障智能检测和报警技术，当主纤发生故障时，能够自动切换到备用光纤工作，从而实现了高可靠的冗余备份传输；当主纤故障切除时，光端机立刻自动恢复到主纤工作模式。由于采用高可靠主备双纤1+1冗余保护，因此特别适合在高可靠或环境苛刻的光纤通信系统中使用。符合国际标准ISO/IEC 14543-3，支持9600bps工作速率，单端电缆总线长度可达700米。系统允许有15个区域，即有15条区域总线，每条区域总线或者主干线允许连接多达15条总线，而每条总线最多允许连接64台设备。
支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
　　KNX冗余备份型光端机提供可选的RS-232/485/422/TTL/CAN/lonworks/profibus等多种数据或现场总线接口。提供可选的有源无源I/O、继电器控制触点、按钮等的输入、输出开关量信号接口，使得远端控制、开关设备、报警传输连接十分简单和方便。IO开关量输入支持各种有源或无源数字IO/开关量输入、TTL/CMOS、直流高低压脉冲、继电器触点、按钮报警等信号；IO开关量输出支持有源或无源数字IO/开关量输出、TTL/CMOS、直流高低压脉冲、NPN/PNP推挽或开路、继电器触点输出，常开常闭可选。
　　KNX冗余备份型光端机采用先进的数字光纤通信和转换技术，既可以通过单模、多模或塑料光纤对信号进行光纤隔离、分配和转换，又可以同时远距离传输到多个现场或控制中心。支持单模或多模或塑料光纤和单纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块；支持各种不同的距离，多模0～8公里；单模0～120公里，塑料光纤0～200米。
　　KNX冗余备份型光端机提供多个LED状态指示灯方便用户维护和故障判断，提供光链路失效及电源状态报警继电器IO输出。
　　KNX冗余备份型光端机提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。

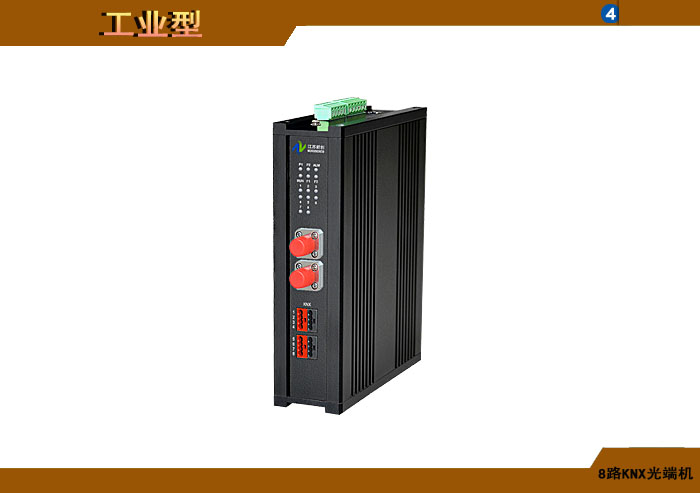

　　KNX冗余备份型光端机可根据用户的应用场合和需求不同而特殊设计，产品可分为独立模块DIN35mm导轨模块固定型。

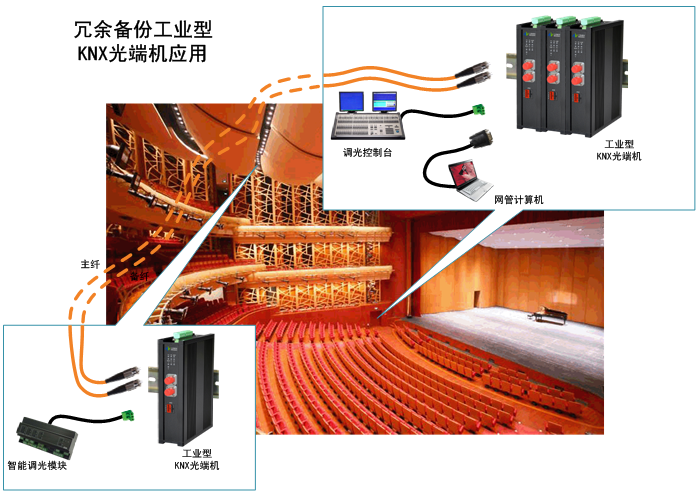

　　KNX冗余备份型光端机已经广泛应用在智能住宅和楼宇的灯光控制和调节、供暖/空调系统和通风设备控制、百叶窗和卷帘控制、保安监视、能耗控制、中心自动化和远程控制、远程访问和通信网关控制等自动控制及数据采集系统中。

◆ 支持冗余备份型连接方式。
◆ 支持KNX信号调理如隔离、放大、滤波、光纤转换和配电输出。
◆ 兼容和符合ISO/IEC 14543-3总线标准。
◆ 支持9600bps工作速率。
◆ 支持单段电缆最大通信距离700米。
◆ 支持系统连接15条区域总线，每条区域总线或者主干线支持连接15条总线，每条总线最多支持连接64台设备。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 无延迟、自动双向切换。
◆ 支持底层接口转换技术。
◆ 支持信号输入、输出及电源三端隔离和强大的抗干扰功能。
◆ 电流回路支持自动限流过载保护。
◆ 透明支持任何RS232/485/422/TTL/CAN/Profibus/Lonworks通信协议和控制数据。
◆ 支持各种有源无源报警、IO开关量信号。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8Kv接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 61010-1隔离标准。
◆ 高达2500VAC 1min隔离。
◆ 符合GB/T 18268(IEC61326-1)电磁兼容标准
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 支持独立供电、总线供电方式。
◆ 支持输入、输出电源反向过流过压自动保护。
◆ 提供光链路失效及电源状态报警继电器IO输出。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、E2000可选，支持SFP可插拔模块。
◆ 提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式。
◆ 全表面贴装技术。
◆ 支持用户定制及OEM方式。
◆ 独立模块DIN35mm导轨固定型。

江苏新创KNX冗余备份型光端机订货型号命名标准：

FTRR-KNXc1/2/4/8-DATAabcX-S/M/P-1/2-ST/FC/SC/LC/SFP-A/B/R-DC3X-I-NC/NM/ND

FTRR：冗余备份型光端机；
FTR：表示发射光端机；
FRR：表示接收光端机；

KNXc1/2/4/8：表示KNX方向及路数；
c：表示双向；
1/2/4/8：表示1/2/4/8路；

DATAabcX：表示数据方向及路数；
a：表示正向； b：表示反向； c：表示双向；

S/M/PX：表示单模/多模光纤/塑料光纤及使用光纤数量；
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；
X：表示光纤数量；

ST/FC/SC/LC/SFP：表示光纤接口类型；
ST：表示ST接口；
FC：表示FC接口；
SC：表示SC接口；
LC：表示LC接口；
SFP：表示SFP可插拔模块；

A/B/R：表示输入供电方式；
A：表示独立供电；
B：表示总线供电；
R：表示冗余供电；

DC3X：表示机箱结构尺寸类型；
DC31：表示DC31导轨模块；
DC32：表示DC32导轨模块；

NC/ NM/ND：表示网管；
NC：表示非网管；
NM：表示网管型；
ND：表示光纤数字诊断网管；
