POWERLINK光端机是江苏新创自主研发创新，专门为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种IO设备、仪器仪表、电压、电流、电量、温度、压力、流量、液位、电位、位置、烟雾、化学元素检测等等各种传感器、编码器、计数器、变频器、伺服器、执行器设备输出的POWERLINK信号进行调理如隔离放大、滤波和降噪、光纤隔离、转换、传输和供电配电而设计。透明符合和兼容IEC 61784-2、IEC 61158-300/400/500/600、ISO 15745-1(POWERLINK)标准，透明支持任意POWERLINK上层协议，支持最大10/100Mbps或1Gbps的工作速率。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量，单段电缆长度可达100米。支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
　　POWERLINK光端机采用先进的数字光纤通信和转换技术，既可以通过单模、多模或塑料光纤对信号进行光纤隔离、分配和转换，又可以同时远距离传输到多个现场或控制中心。支持单模或多模或塑料光纤和单纤接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块；支持各种不同的距离，多模0～8公里；单模0～120公里，塑料光纤0～200米。
　　POWERLINK光端机提供多个LED状态指示灯方便用户维护和故障判断，提供光链路失效及电源状态报警继电器IO输出。
　　POWERLINK光端机提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
　　POWERLINK光端机可根据用户的应用场合和需求不同而特殊设计，产品可分为独立模块DIN35mm导轨模块固定型。
　　POWERLINK光端机已经广泛应用在石油化工、矿山开采及冶炼厂矿企业、高铁及地铁轨道交通、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、燃煤气自来水及污水处理、能源发电和输配变电网、环境监测和保护、物联网及大数据机房控制中心、食品加工、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、船舶运输、物探及地震海洋勘探、海上及水下作业及钻探井平台的PLC/DCS等自动控制及数据采集系统中。

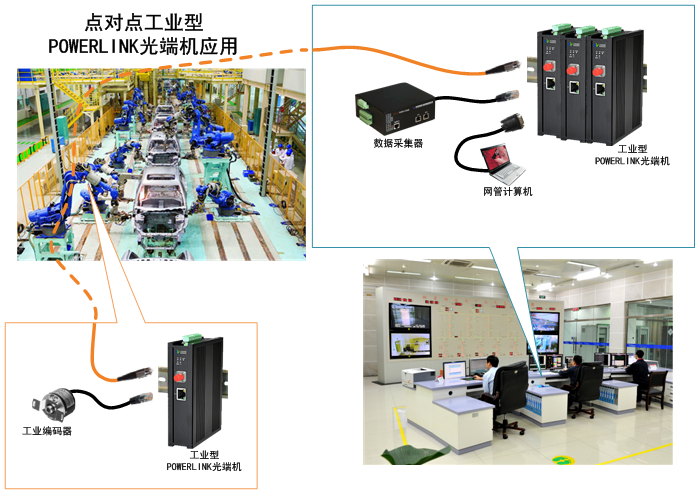

◆ 支持点对点连接方式。
◆ 支持POWERLINK信号调理如光纤隔离、放大、滤波、光纤转换和配电输出。
◆ 兼容和符合IEC 61784-2、IEC 61158-300/400/500/600、ISO 15745-1(POWERLINK)标准。
◆ 支持最大10/100Mbps或1Gbps速率。
◆ 支持单段电缆最大通信距离100米 。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 支持信号输入、输出及电源三端隔离和强大的抗干扰功能。
◆ 电流回路支持自动限流过载保护。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8Kv接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 61010-1隔离标准。
◆ 高达2500VAC 1min隔离。
◆ 符合GB/T 18268(IEC61326-1)电磁兼容标准
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 支持独立供电、供电方式。
◆ 支持输入、输出电源反向过流过压自动保护。
◆ 提供光链路失效及电源状态报警继电器IO输出。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、E2000可选，支持SFP可插拔模块。
◆ 提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式。
◆ 全表面贴装技术。
◆ 支持用户定制及OEM方式。
◆ 独立模块DIN35mm导轨固定型。


江苏新创POWERLINK光端机订货型号命名标准：

FTR-POWERLINKc1-S/M/P-1/2-ST/FC/SC/LC/SFP-A/B/R-DM4/DC3X-I-NC/NM

FTR：光端机；
FT：表示发射光端机；
FR：表示接收光端机；

POWERLINKc1：表示POWERLINK方向及路数；
c：表示双向；
1：表示1路；

S/M/P-1/2：表示单模/多模光纤/塑料光纤及使用光纤数量；
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；
1/2：表示1/2纤；

ST/FC/SC/LC/SFP：表示光纤接口类型；
ST：表示ST接口；
FC：表示FC接口；
SC：表示SC接口；
LC：表示LC接口；
SFP：表示SFP可插拔模块；

A/B/R：表示输入供电方式；
A：表示独立供电；
B：表示供电；
R：表示冗余供电；

DM4/DC31：表示机箱结构尺寸类型；
DM4：表示DM4导轨模块；
DC31：表示DC31导轨模块；
DC32：表示DC32导轨模块；

NC/NM：表示网管；
NC：表示非网管；
NM：表示网管型；
ND：表示光纤数字诊断网管；
