Vnet/IP环网交换机是江苏新创自主研发创新，专门为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种IO设备、仪器仪表、电压、电流、电量、温度、压力、流量、液位、电位、位置、烟雾、化学元素检测等等各种传感器、编码器、计数器、变频器、伺服器、执行器设备输出的Vnet/IP信号在单模、多模和塑料光纤上远距离可靠传输而设计。通过1芯或2芯单模或多模、塑料光纤，可以将远距离分布的多个Vnet/IP网路连接起来，这样使得大地理范围内分布式局域网络通信成为可能。透明符合和兼容横河Vnet/IP标准，透明支持任意Vnet/IP上层协议，支持最大10/100Mbps或1Gbps的工作速率。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量，单段电缆长度可达100米。支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
　　Vnet/IP环网交换机具有极低的传输延迟和特强的非阻塞Vnet/IP网包封转发能力，交换机采用完全透明的底层转换及交换技术，因此能够透明支持任意Vnet/IP协议。换机电接口具有100M自适应能力和线缆自动交叉功能，能够与任何Vnet/IP局域网、计算机和交换机相互联。
　　Vnet/IP环网交换机能够透明传输最大10KByte的Jumbo Frame超长帧，端口帧缓冲空间高达500KByte；支持8192个MAC线速自动学习寻址能力和4096个VLAN子网管理。支持高达8192个组播组管理。支持 IEEE802.3X 全双工流量控制和半双工背压流量控制；所有端口具有特强的广播和组播风暴处理能力；支持端口Trunk及聚合功能。强大的QoS及标记服务管理使得交换机能够提供高质量的网络通信服务。
　　Vnet/IP环网交换机采用江苏新创先进FastRing 处理技术及的快速生成树和多成树协议，因此能够支持各种建总线级联链形、星型分叉形、环网及多环相切形、T形、网格型等各种复杂的高可靠冗余网络，30ms的保护恢复时间使得交换机尤其适合在高可靠的工业自动化及实时快速网络通信中。
　　Vnet/IP环网交换机支持单模、多模或塑料光接入互连，光纤端面支持PC/APC/UPC；光接口ST、FC、SC、LC、E2000和任意可选，支持SFP可插拔光模块；支持各种不同的距离，多模0～8公里；单模0～120公里，塑料光纤0～200米。
　　Vnet/IP环网交换机提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
　　Vnet/IP环网交换机可根据用户的应用场合和需求不同而特殊设计，产品可分DIN35mm导轨模块封装和分线盒封装。
　　Vnet/IP环网交换机已经广泛应用在石油化工、矿山开采及冶炼厂矿企业、高铁及地铁轨道交通、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、燃煤气自来水及污水处理、能源发电和输配变电网、环境监测和保护、物联网及大数据机房控制中心、食品加工、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、船舶运输、物探及地震海洋勘探、海上及水下作业及钻探井平台的PLC/DCS等自动控制及数据采集系统中。


◆ 支持Vnet/IP网络交换和互联。
◆ 兼容和符合横河Vnet/IP标准。
◆ 支持最大10/100Mbps或1Gbps速率。
◆ 支持单段电缆最大通信距离100米 。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 支持全双工或半双工工作模式。
◆ 500K端口帧缓冲能力。
◆ 端口流量及存储在线设置。
◆ 源IP 非法访问阻塞。
◆ 8192个MAC线速自动学习寻址能。
◆ 100M速率和MDX线缆自动交叉。
◆ 支持双工流量控制和半双工背压流量控制。
◆ 支持10KByte的Jumbo Frame超帧。
◆ 支持 4096个VLAN。
◆ 支持广播和组播风暴处理和控制。
◆ 支持端口Trunk聚合功能。
◆ FastRing 300ms 桥接重新生成故障自愈保护时间。
◆ 支持快速生成树协议。
◆ 支持多生成树协议。
◆ 支持 IGMP Snooping协议。
◆ 支持GARP、GMRP和GVRP协议
◆ 支持 多标记及DSCP(IPv4和IPv6) 。
◆ 支持多VALN tag (Q-in-Q) 。
◆ 总线级联链形、星型分叉形、环网及多环相切形、T形、网格型。
◆ 支持信号输入、输出及电源三端隔离和强大的抗干扰功能。
◆ 电流回路支持自动限流过载保护。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8Kv接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 61010-1隔离标准。
◆ 高达2500VAC 1min隔离。
◆ 符合GB/T 18268(IEC61326-1)电磁兼容标准
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 支持独立供电、供电方式。
◆ 支持输入、输出电源反向过流过压自动保护。
◆ 提供光链路失效及电源状态报警继电器IO输出。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤)
◆ ST、FC、SC、LC、E2000可选，支持SFP可插拔模块。
◆ 全表面贴装技术。
◆ 支持用户定制及OEM方式。
◆ DIN35mm导轨模块、分线盒封装。


江苏新创Vnet/IP环网交换机订货型号命名标准：

FSVnetIPT2/4F1/2/4-A/B/R-DC31/DC32/D4/D6/D8-I-NC/NM

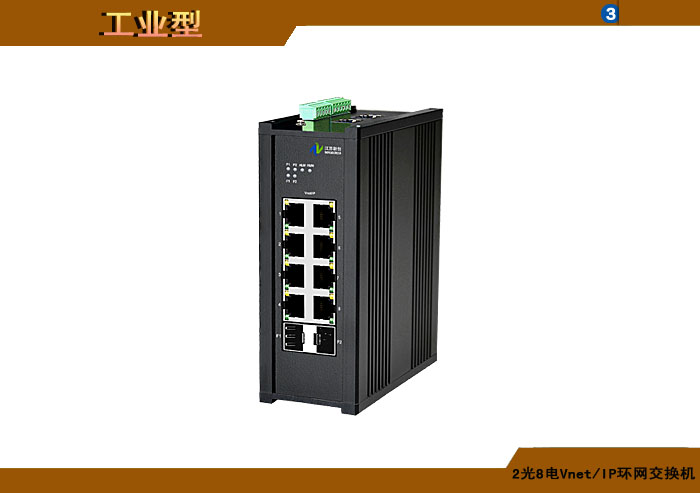

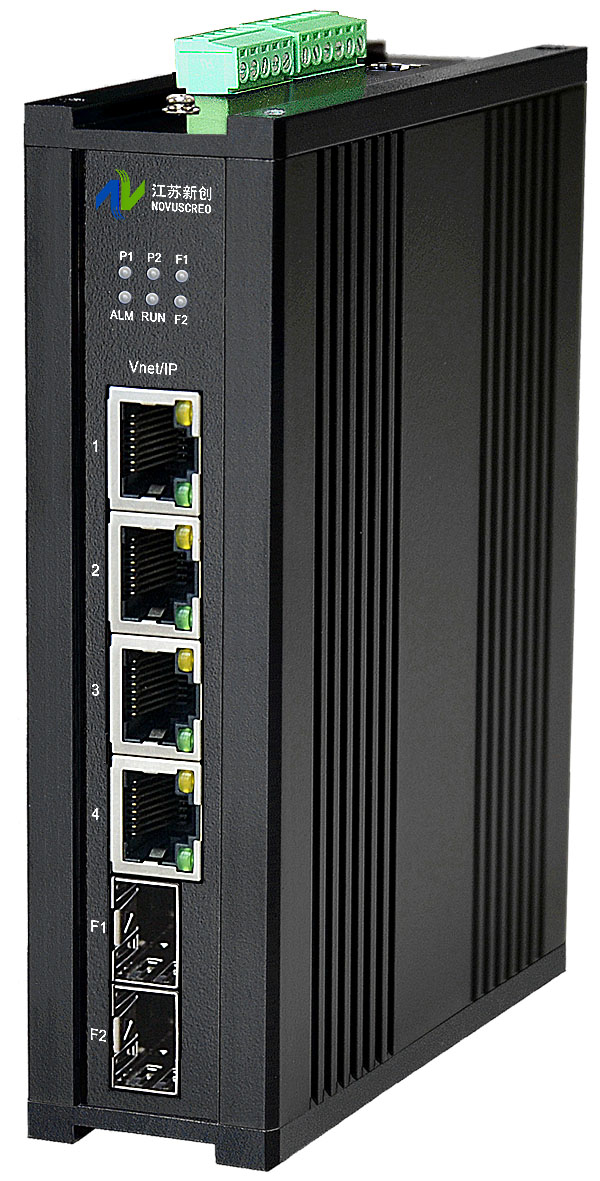

FSVnetIP2/4/6/8：Vnet/IP 2/4光口2/4/8电口环网交换机；

A/B/R：表示输入供电方式；
A：表示独立供电；
B：表示供电；
R：表示冗余供电；

DC31/DC32/D4/D6/D8：表示机箱结构尺寸类型；
DC31：表示DC31导轨模块；
DC32：表示DC32导轨模块；
D4：表示4口分线盒；
D6：表示6口分线盒；
D8：表示8口分线盒；

NC/NM：表示网管；
NC：表示非网管；
NM：表示网管型；
