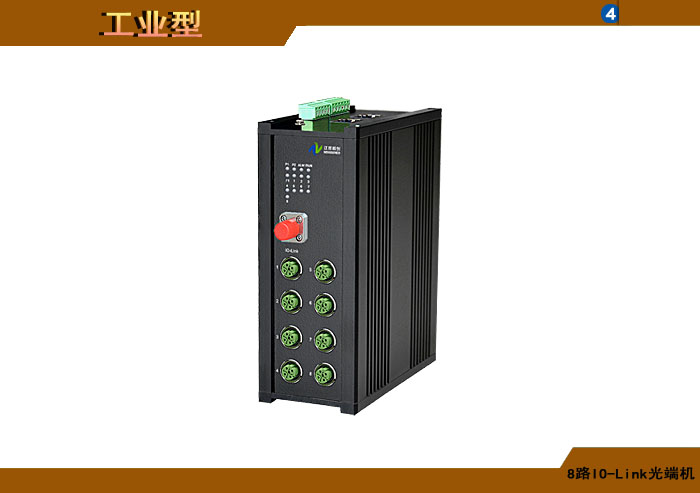

IO-Link光端机是江苏新创自主研发创新，专门为工业自动化控制系统、PLC/DCS系统、信号测量及数据采集系统的现场各种IO设备、仪器仪表、电压、电流、电量、温度、压力、流量、液位、电位、位置、烟雾、化学元素检测等等各种传感器、编码器、计数器、变频器、伺服器、执行器设备输出的IO-Link信号进行调理如隔离放大、滤波和降噪、光纤隔离、转换、传输和供电配电而设计。透明符合和兼容IO-Link V1.0/V1.1、IEC 60974-5-2标准，采用底层转换技术和无延迟自动双向切换技术，透明支持任意IO-Link上层协议，支持最大4.8K/38.4K/230.4Kbps的工作速率。内置电缆自动均衡器和时钟重定时功能，因此大大降低及保证了输出波形失真和数字信号抖动的要求，提高了输入输出信号质量，电缆最大通信距离20米。支持输入、输出及电源三端隔离，采用先进的高速数字隔离技术，其传输速度和热稳定性远高于普通的光电隔离器；内置15KV静电保护器，可有效防止设备之间由于地不平衡引起的串口损坏及静电击穿。内置的高性能的两级粗细抗雷击保护装置，支持共模和差模两种保护模式。高达10KA通流量的第一级粗保护电路能够有效的降低和抑制雷电、浪涌大信号冲击；第二级精细保护电路能够有效去除小信号残留电压冲击及干扰信号。所有保护电路都采用高可靠、低残压、低寄生电容及快速响应保护时间的防雷器件。
IO-Link光端机采用先进的数字光纤通信和转换技术，支持单模或多模或塑料光纤和单纤接入互连；支持各种不同的距离，多模0～8公里；单模0～120公里，塑料光纤0～200米。
IO-Link光端机提供多个LED状态指示灯方便用户维护和故障判断，提供光链路失效及电源状态报警继电器IO输出。
IO-Link光端机提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式，方便用户对光端机端口状态、电源、和光链路状态进行实时配置和监控管理，多个LED状态指示灯方便用户维护和故障判断。
IO-Link光端机可根据用户的应用场合和需求不同而特殊设计，产品采用分线盒封装。
IO-Link光端机已经广泛应用在石油化工、矿山开采及冶炼厂矿企业、高铁及地铁轨道交通、桥梁隧道、城市管理公交BRT及公用设施、海岛港湾码头、大坝及河道水利、燃煤气自来水及污水处理、能源发电和输配变电网、环境监测和保护、物联网及大数据机房控制中心、食品加工、工业自动化自动控制及数据采集、机器人及视觉控制、传感及执行器运动控制、医学影像、船舶运输、物探及地震海洋勘探、海上及水下作业及钻探井平台的PLC/DCS等自动控制及数据采集系统中。
◆ 支持点对点连接方式。
◆ 支持IO-Link信号调理如光纤隔离、放大、滤波、光纤转换和配电输出。
◆ 兼容和符合IO-Link V1.0/V1.1、IEC 60974-5-2标准。
◆ 支持最大4.8K/38.4K/230.4Kbps速率。
◆ 支持电缆最大通信距离20米。
◆ 内置电缆自动均衡器和时钟重定时功能。
◆ 无延迟、自动双向切换。
◆ 支持底层接口转换技术。
◆ 支持信号输入、输出及电源三端隔离和强大的抗干扰功能。
◆ 电流回路支持自动限流过载保护。
◆ 符合IEC 61000-4-2 ±15KV气隙放电。
◆ 符合IEC 61000-4-2 ±8Kv接触放电。
◆ 符合人体静电 ±15KV ESD保护。
◆ 符合IEC 61010-1隔离标准。
◆ 高达2500VAC 1min隔离。
◆ 符合GB/T 18268(IEC61326-1)电磁兼容标准
◆ 符合IEC 61643-21防雷标准。
◆ 符合IEC 60664-1和VDE 0110-1电气间隙和爬电距离标准。
◆ 粗细多级防雷和抗浪涌设计。
◆ 支持共模和差模防雷保护。
◆ 最高10KA(8/20us)的通流量。
◆ 支持总线供电方式。
◆ 支持输入、输出电源反向过流过压自动保护。
◆ 提供光链路失效及电源状态报警继电器IO输出。
◆ 单、多模或塑料光纤传输。
◆ 传输距离最大多模0～8公里；单模0～120公里，塑料光纤0～200米。
◆ 发射波长1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) 。
◆ 提供可选的基于RS-232/485/422串口、WEB和SNMP的网络管理方式。
◆ 全表面贴装技术。
◆ 支持用户定制及OEM方式。
◆ 分线盒安装方式。
|
◆IO-Link |
|
物理接口 |
M8/M12孔式插座/可定制 |
|
接口标准和协议 |
IO-Link V1.0/V1.1、IEC 60974-5-2标准。 |
|
最大速率 |
4.8K/38.4K/230.4Kbps |
|
电缆最大通信距离 |
20米 |
|
◆静电保护 |
|
ESD静电保护 |
符合人体静电ESD ±15KV保护标准 |
|
气隙放电标准 |
符合IEC 61000-4-2 ±15KV 气隙放电标准 |
|
接触放电标准 |
符合IEC 61000-4-2 ±8kV 接触放电标准 |
|
◆电气隔离 |
|
隔离标准 |
符合IEC 61010-1 |
|
隔离方式 |
输入、输出和电源三端隔离 |
|
绝缘强度 |
大于2500VAC 1min（输入、输出和电源之间） |
|
绝缘电阻 |
大于100MΩ 500VDC（输入、输出和电源之间） |
|
◆电磁兼容 |
|
电磁兼容标准 |
GB/T 18268(IEC61326-1) |
|
◆防雷和浪涌保护 |
|
电气间隙和爬电距离标准 |
符合IEC 60664-1和VDE 0110-1 |
|
标称通流量 |
5KA |
|
最大通流量Imax |
10KA |
|
◆光纤接口 |
|
光纤种类 |
单模(9/125um)或多模(50/62.5/125um)或塑料光纤 |
|
光纤数量 |
单纤 |
|
光发射波长 |
1310～1610nm(单模) ，850～1610nm(多模)，650～1310nm(塑料光纤) |
|
传输距离 |
多模：0～8公里；单模：0～10/20/40/80/120公里；塑料：光纤0～200米 |
|
最大光功率动态范围 |
15/20/25/32dB |
|
◆电源输入/供电方式 |
|
供电电压 |
18～36VDC |
|
输入方式 |
总线 |
|
配电电压输出 |
24VDC可选 |
|
◆工作环境 |
|
工作温度 |
-40℃～+70℃ |
|
存储温度 |
-40℃～+85℃ |
|
湿度 |
0～95%不结凝 |
|
防护等级 |
IP67/68 |
|
◆外形尺寸( mm ) |
|
D4（分线盒式） |
117 X 58 X 45 (长X 高X 宽) |
|
D6（分线盒式） |
126 X 58 X 45 (长X 高X 宽) |
|
D8（分线盒式） |
153 X 58 X 45 (长X 高X 宽) |
|
安装方式 |
独立/导轨式 |
|
材料类型 |
PA-66/金属铝型材 |
江苏新创IO-Link光端机订货型号命名标准：
FTR--IO-Linkc1/2/4/8-S/M/P-1/2-D4/D6/D8-B-I-NC/NM/ND
FTR：光端机；
FT：表示发射光端机；
FR：表示接收光端机；
IO-Linkc1/2/4/8：表示IO-Link数据方向及路数；
c：表示双向；
1/2/4/8：表示1/2/4/8路；
S/M/PX：表示单模/多模光纤/塑料光纤及使用光纤数量；
S：表示单模光纤；
M：表示单模光纤；
P：表示塑料光纤；
X：表示光纤数量；
B：表示输入供电方式；
B：表示总线供电；
D4/D6/D8：表示分线盒尺寸类型；
D4：表示D4分线盒；
D6：表示D6分线盒；
D8：表示D8分线盒；
NC/NM/ND：表示网管；
NC：表示非网管；
NM：表示网管型；
ND：表示光纤数字诊断网管；
